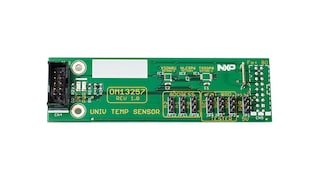

数字温度传感器和热看门狗

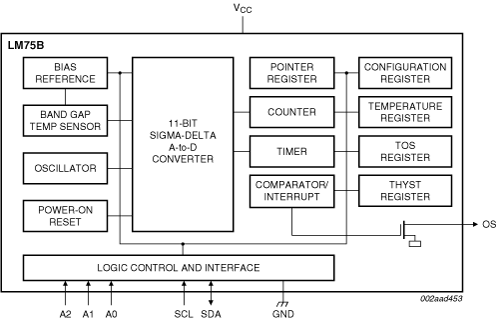

LM75B是一款温度-数字转换器，使用片上带隙温度传感器和Σ-Δ A/D转换技术并带有过热检测输出。LM75B包含一系列数据寄存器：储存诸如器件工作模式、OS工作模式、OS极性和OS故障队列等器件设置的配置寄存器(Conf)；储存数字温度读数的温度寄存器(Temp)以及储存可编程过热关断和滞后极限的设置点寄存器(Tos和Thyst)，可通过2线串行I²C总线接口与控制器进行通信。该器件还提供开漏输出(OS)，可在温度超过编程限值时激活。共有三个可选逻辑地址引脚，因此可在同一总线上连接八个器件而不会发生地址冲突。
LM75B可为不同的工作条件进行配置。可将其设为正常模式以定期监视环境温度，或设为关断模式以使功耗最小化。OS输出可在两种可选模式中的任意一种下工作：OS比较器模式或OS中断模式。其有效状态可选为高电平或低电平。定义连续故障数以激活OS输出的故障队列以及设置点极限均为可编程。
温度寄存器始终存储11位二进制补码数据，温度分辨率为0.125 °C。对于精确测量热漂移或热逃逸的应用，这一较高的温度分辨率尤其有用。当访问LM75B时，不会中断进行中的转换(即，I2C总线部分完全独立于Σ-Δ转换器部分)且连续访问LM75B而无需等待通信之间哪怕一个转换时间，但这不会妨碍器件使用新的转换结果更新温度寄存器。温度寄存器更新后，可立即使用新的转换结果。
LM75B上电时处于正常工作模式，即OS处于比较器模式、温度阈值为80 Cel且滞后为75 Cel，因此可用作带有那些预定义温度设置点的独立恒温器。
sot1069-2_3d
产品详情
特征
- 引脚对引脚取代行业标准LM75和LM75A并提供0.125 °C的改进温度分辨率以及2.8 V至5.5 V范围的单电源规格
- I²C总线接口，同一总线上最多带8个器件
- 电源电压范围：2.8 V至5.5 V
- 温度范围为-55 °C至+125 °C
- 频率范围为20 Hz至400 kHz，具有总线故障超时功能，可防止总线挂起
- 提供0.125 °C温度分辨率的11位ADC
- 温度精度：
- -25 °C至+100 °C时为±2 °C
- -55 °C至+125 °C时为±3 °C
- 可编程温度阈值和滞后设置点
- 关断模式下的供电电流为1.0 uA，以实现节能
- 上电时可单独作为恒温器使用
- ESD保护超过JESD22-A114 4500 V HBM和JESD22-C101 1000 V CDM
- 根据JEDEC标准JESD78完成超过100 mA的锁定测试
- 小型8引脚封装类型：SO8、TSSOP8、3 mm x 2 mm XSON8U和2 mm x 3 mm HWSON8
目标应用
- 系统热管理
- 个人计算机
- 电子设备
- 工业控制器
部件编号包含： LM75BD, LM75BDP, LM75BTP.
