数字温度传感器和热看门狗

LM75A 建议不要在新设计中使用该软件
  • 建议不要在新设计中使用本页介绍的产品。

LM75A是一款温度-数字转换器，使用片上带隙温度传感器和Σ-Δ A/D转换技术。该器件还是一款热检测器，提供过热检测输出。LM75A包含一系列数据寄存器：储存诸如第7章“功能说明”中所述器件工作模式、OS工作模式、OS极性和OS故障队列等器件设置的配置寄存器(Conf)；储存数字温度读数的温度寄存器(Temp)以及储存可编程过热关断和滞后极限的设置点寄存器(Tos和Thyst)，可通过2线串行I²C总线接口与控制器进行通信。该器件还包含温度超过编程极限时变为有效的开漏输出(OS)，共有三个可选逻辑地址引脚，因此可在同一总线上连接八个器件而不会发生地址冲突。

LM75A可为不同的工作条件进行配置。可将其设为正常模式以定期监视环境温度，或设为关断模式以使功耗最小化。OS输出可在两种可选模式中的任意一种下工作：OS比较器模式或OS中断模式。其有效状态可选为高电平或低电平。定义连续故障数以激活OS输出的故障队列以及设置点极限均为可编程。

温度寄存器始终储存温度分辨率为0.125 °C的11位二进制补码数据。对于精确测量热漂移或热逃逸的应用，这一较高的温度分辨率尤其有用。

上电后，该器件进入正常工作模式，OS进入比较器模式，温度阈值为80 ℃，迟滞为75 ℃，因此可用作带有预定义温度设定点的独立恒温器。

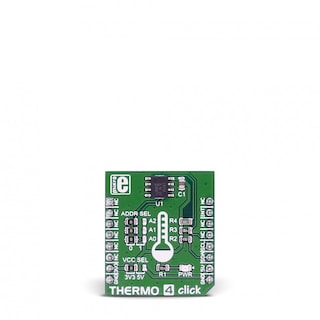

查看产品图片

产品详情

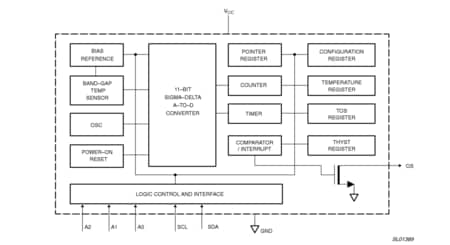

框图

Block diagram: LM75AD, LM75ADP

获取框图PDF

特征

  • 引脚对引脚取代符合行业标准LM75并提供0.125 °C的改进温度分辨率以及2.8 V至5.5 V范围的单电源规格
  • 小型8引脚封装类型：SO8和TSSOP8
  • I²C总线接口，同一总线上最多带8个器件
  • 电源电压范围：2.8 V至5.5 V
  • 温度范围为-55 °C至+125 °C
  • 提供0.125 °C温度分辨率的11位ADC
  • 温度精度：
    • -25 °C至+100 °C时为+-2 °C
    • -55 °C至+125 °C时为+-3 °C
  • 可编程温度阈值和滞后设置点
  • 关断模式下的供电电流为3.5 μA，以实现节能
  • 上电时可单独作为恒温器使用
  • ESD保护：按JESD22-A114超过2000 V HBM，按JESD22-A115超过200 V MM，按JESD22-C101超过1000 V CDM
  • 根据JEDEC标准JESD78完成超过100 mA的锁定测试

目标应用

  • 系统热管理
  • 个人计算机
  • 电子设备
  • 工业控制器

购买/参数

2 结果

不包含 2 不推荐用于新设计

部件

展开描述

订购

计算机辅助设计模型

Remark

Standby current [typ] (µA)

Operating Temperature (°C)

Part type

Accuracy on-chip (±°C)

Operating voltage (VDC)

Assignable addresses

I2C/SMBus clock (kHz)

LM75AD
数据手册

Extended temperature range, temperature to digital converter, programmable threshold

3

-55~125

Supervisor, Temperature

2@-25~100?3@-55~125

2.8~5.5

8

400

LM75ADP
数据手册

Extended temperature range, temperature to digital converter, programmable threshold

3

-55~125

Supervisor, Temperature

2@-25~100?3@-55~125

2.8~5.5

8

400
