紧凑列表

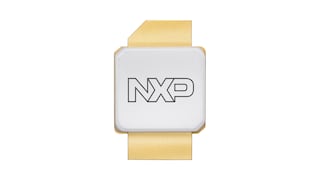

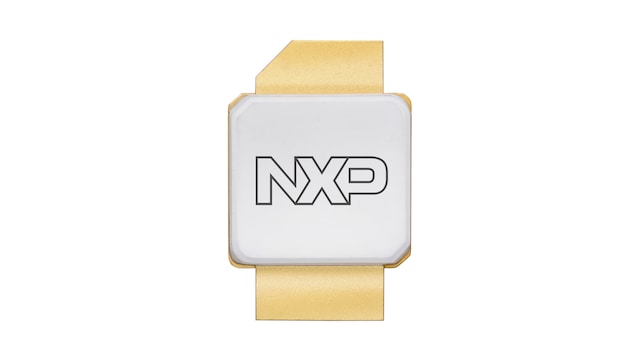

1-2700 MHz，125 W连续波，50V Airfast®射频功率GaN晶体管
MMRF5018H 125 W连续波射频功率晶体管适用于高达2700 MHz的宽带运行频率，并且包含输入匹配，可提供扩展的宽带性能。这款高增益的耐用型器件适用于连续波、脉冲和宽带射频应用。
该部件的特征参数和性能适用于运行在1–2700 MHz频段的应用。如果将该部件用于工作频率超出该范围的应用，则无法保证其性能。
产品详情
功能
- 先进的GaN on SiC工艺，提供极高的功率密度
- 十年带宽使用寿命
- 增强型热阻封装
- 输入匹配，可延长宽带使用时间
- 高耐用性，VSWR > 20:1
- 符合RoHS规范
射频性能参数
典型450–2700 MHz性能
VDD = 50 Vdc, TA = 25°C, IDQ = 200 mA| 频率 (MHz) |
信号类型 | 输出功率 (W) |
Gps (dB) |
ηD (%) |
| 450–2700(1) | 连续波 | 100 CW | 12.0 | 40.0 |
负载不匹配/耐用性
| 频率 (MHz) |
信号类型 | VSWR | 输入功率 (W) |
测试电压 | 结果 |
| 2500(2) | 脉冲 (100 µsec， 20%占空比) |
> 20:1 (所有相角) | 5.0峰值 (3 dB 过驱) |
50 | 无 器件 退化 |
2. 在2500MHz窄带测试电路中测量。
购买/参数
1 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | Frequency (Min) (MHz) | Frequency (Max) (MHz) | Supply Voltage (Typ) (V) | P1dB (Typ) (dBm) | P1dB (Typ) (W) | 模具技术 |
|---|---|---|---|---|---|---|---|---|---|
正常供应 | 1 | 2700 | 50 | 51 | 125 | GaN |
