A5G26H605W19N_2496–2690MHz，85W平均值，48 V

A5G26H605W19N_2496–2690MHz，85W平均值，48 V | NXP 半导体

滚动图片以放大

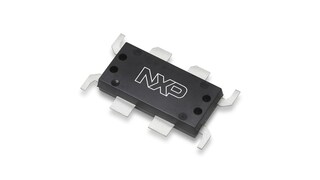

A5G26H605W19N 85W非对称Doherty GaN射频功率晶体管专为2496到2690MHz频率且需要宽瞬时带宽的移动通信基站应用而设计。

该部件的特征参数和性能适用于运行在2496–2690MHz频段的应用。如果将该部件用于工作频率超出该范围的应用，则无法保证其性能。

数据手册

应用笔记

产品详情

特性

高终端阻抗，支持出色的宽带性能
先进的高性能内部封装Doherty
利用新一代信号提升线性化误差矢量幅值
可承受极高的输出VSWR和宽带运行条件
塑料封装
符合RoHS规范

射频性能表

2600MHz

典型Doherty单载波W-CDMA参考电路性能：V_DD=48Vdc，I_DQA=300mA，V_GSB=–5.4Vdc，平均输出功率=85W，输入信号PAR=9.9dB@0.01% CCDF。⁽¹⁾

频率	G_ps(dB)	η_D(%)	输出PAR(dB)	ACPR(dBc)
2620MHz	15.1	52.5	8.4	–30.0
2655MHz	15.3	52.3	8.2	–31.0
2690MHz	15.0	52.1	8.1	–32.0

1. 所有数据均使用焊接在恩智浦参考电路中的设备测量得出。

购买/参数

部件展开描述	订购	计算机辅助设计模型	状态	Frequency (Min) (MHz)	Frequency (Max) (MHz)	Supply Voltage (Typ) (V)	Peak Power (Typ) (dBm)	Peak Power (Typ) (W)	模具技术
A5G26H605W19N 数据手册			正常供应	2496	2690	48	57.95	624	GaN

文档

快速参考恩智浦文档类别.

4 文件

紧凑列表

Thermal Characterization Methodology of RF Power Amplifiers - Application Note[AN1955]

PDFJul 11, 2024版本更新 2
AN1907 Solder Reflow Attach Method for High Power RF Devices in Over-Molded Plastic Packages[AN1907]

PDFMay 13, 2009版本更新 3

A5G26H605W19N 2496–2690 MHz, 85 W Avg, 48 V Data Sheet[A5G26H605W19N]

PDFDec 21, 2023版本更新 1

RF High Power GaN Solutions for 5G Infrastructure - Fact Sheet[MACROGANFS]

PDFMay 16, 2024版本更新 0

设计资源

设计文件

快速参考恩智浦设计文件类型.

4 设计文件

模型
A5G26H605W19N Peaking Class AB S-Parameters

S2P版本 0Oct 25, 2023155.0 KBA5G26H605W19N-Peaking-Class-AB
