印刷电路板与电路图
A6G35S006N 3500 MHz PCB DXF file
-
设计文件-其他
A6G35S006N S-Parameters
典型单载波W-CDMA参考电路性能:VDD=48Vdc,IDQ=18mA,Pout=28dBm平均值,输入信号PAR=9.9dB @0.01% CCDF。(1)
频率 | Gps (dB) |
ηD (%) |
输出PAR (dB) |
ACPR (dBc) |
---|---|---|---|---|
3300MHz | 21.1 | 18.5 | 9.9 | -39.5 |
3400MHz | 21.1 | 19.0 | 9.8 | -39.5 |
3500MHz | 21.0 | 19.7 | 9.7 | -39.6 |
3600MHz | 20.6 | 20.2 | 9.6 | -40.1 |
3670MHz | 20.4 | 20.7 | 9.5 | -39.7 |
1. 所有数据均使用焊接在恩智浦参考电路中的设备测量得出。
典型单载波W-CDMA性能:VDD=48Vdc,IDQ=18mA,Pout=28dBm平均值,输入信号PAR=9.9dB @0.01% CCDF。(1)
频率 | Gps (dB) |
ηD (%) |
输出PAR (dB) |
ACPR (dBc) |
---|---|---|---|---|
3670MHz | 19.7 | 18.5 | 9.8 | -43.1 |
3700MHz | 20.2 | 18.8 | 9.8 | -42.8 |
3800MHz | 20.8 | 19.4 | 9.6 | -44.0 |
3900MHz | 20.6 | 19.9 | 9.5 | -44.3 |
4000MHz | 20.2 | 20.7 | 9.4 | -44.2 |
4100MHz | 20.0 | 21.7 | 9.3 | -44.8 |
1. 所有数据均使用焊接在电路中的设备测量得出。
典型单载波W-CDMA性能:VDD=48 Vdc,IDQ=19mA,Pout=28dBm平均值,输入信号PAR=9.9dB @0.01% CCDF。(1)
频率 | Gps (dB) |
ηD (%) |
输出PAR (dB) |
ACPR (dBc) |
---|---|---|---|---|
4800MHz | 17.5 | 17.2 | 9.3 | -44.2 |
4900MHz | 18.0 | 17.5 | 8.7 | -46.2 |
5000MHz | 17.7 | 17.3 | 8.6 | -48.3 |
1. 所有数据均使用焊接在电路中的设备测量得出。
| | | | | |
---|---|---|---|---|---|
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |

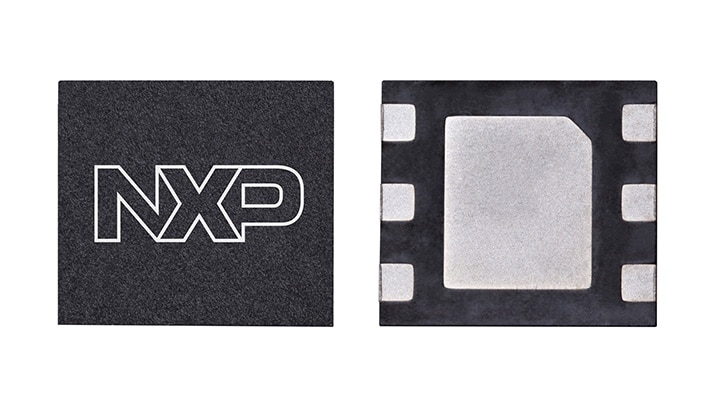

A6G35S006N
