RapidRF Smart LDMOS前端设计

RAPIDRFSL-FRONTEND

滚动图片以放大

恩智浦的RapidRF Smart LDMOS前端设计进一步集成了高效射频功率放大器、线性预驱动器、带T/R开关的Rx LNA和循环器，整合在紧凑的封装中，同时功率放大器封装中包含偏置控制器和温度传感器。设计包含用于DPD反馈的耦合器，并将与数字预失真一起使用。

对于要求天线平均发射功率为2.5至8瓦（34-39 dBm）的5G射频单元，RapidRF参考板是上佳选择。通用PCB布局用于多个频段，简化了设计和制造，加快了产品面市速度。

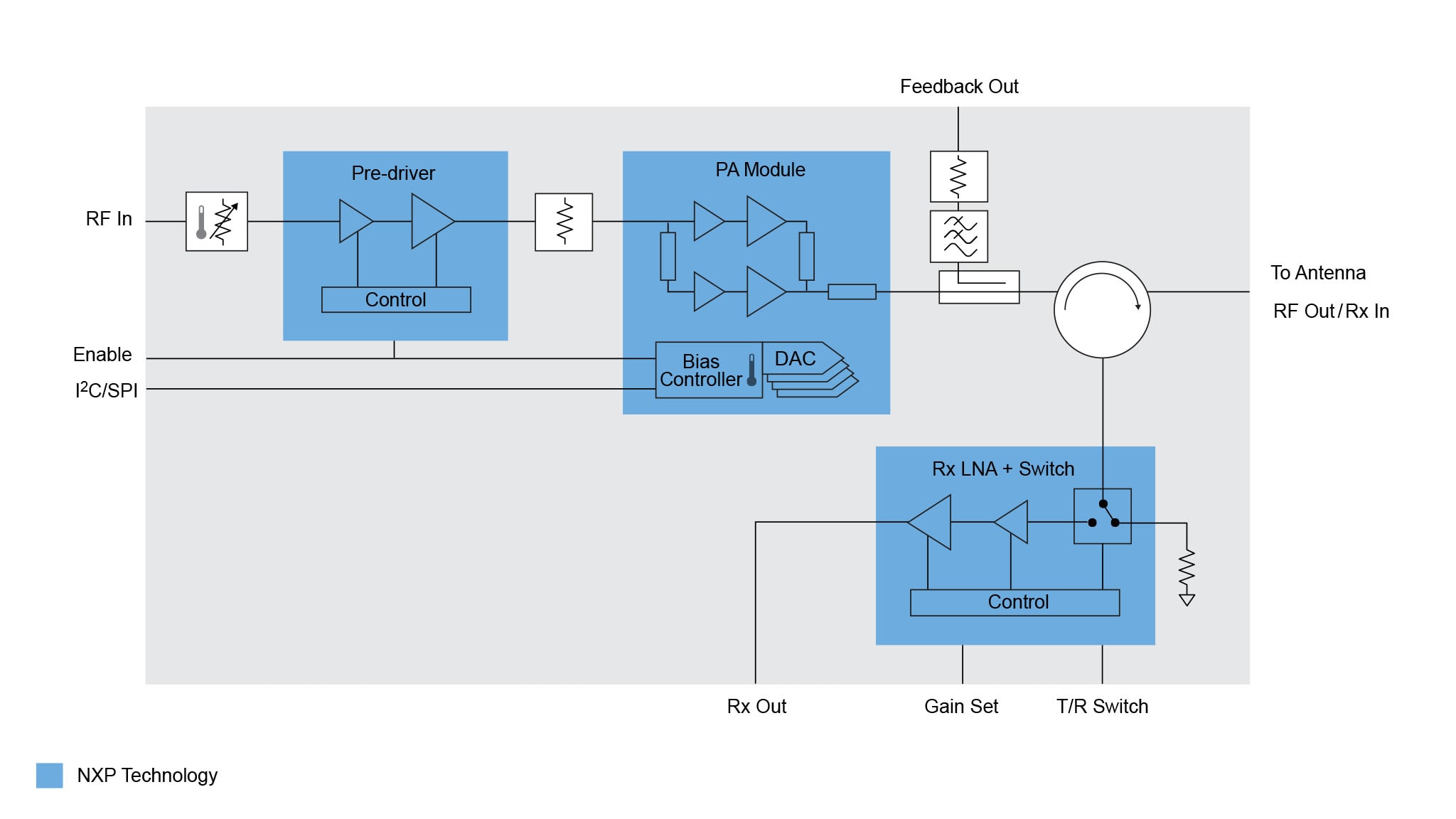

框图

RapidRF Smart LDMOS前端结构框图

RapidRF Smart LDMOS Front-End Block Diagram
获取框图PDF

支持的器件

射频

3200 - 6000 MHz

  • A3M36SL039: 3400-3800 MHz, 29 dB, 8 W平均值Airfast®功率放大器模块（带自动偏置控制功能）
  • BTS7203U: 3.3 GHz-4.2 GHz RX模拟前端IC
  • BTS6201U: 5G mMIMO预驱动放大器

功能

设计文件和工具

    Zip文件包括：
  • 电路板布局
  • 原理图
  • 板部件编号
  • 机械图纸

购买选项

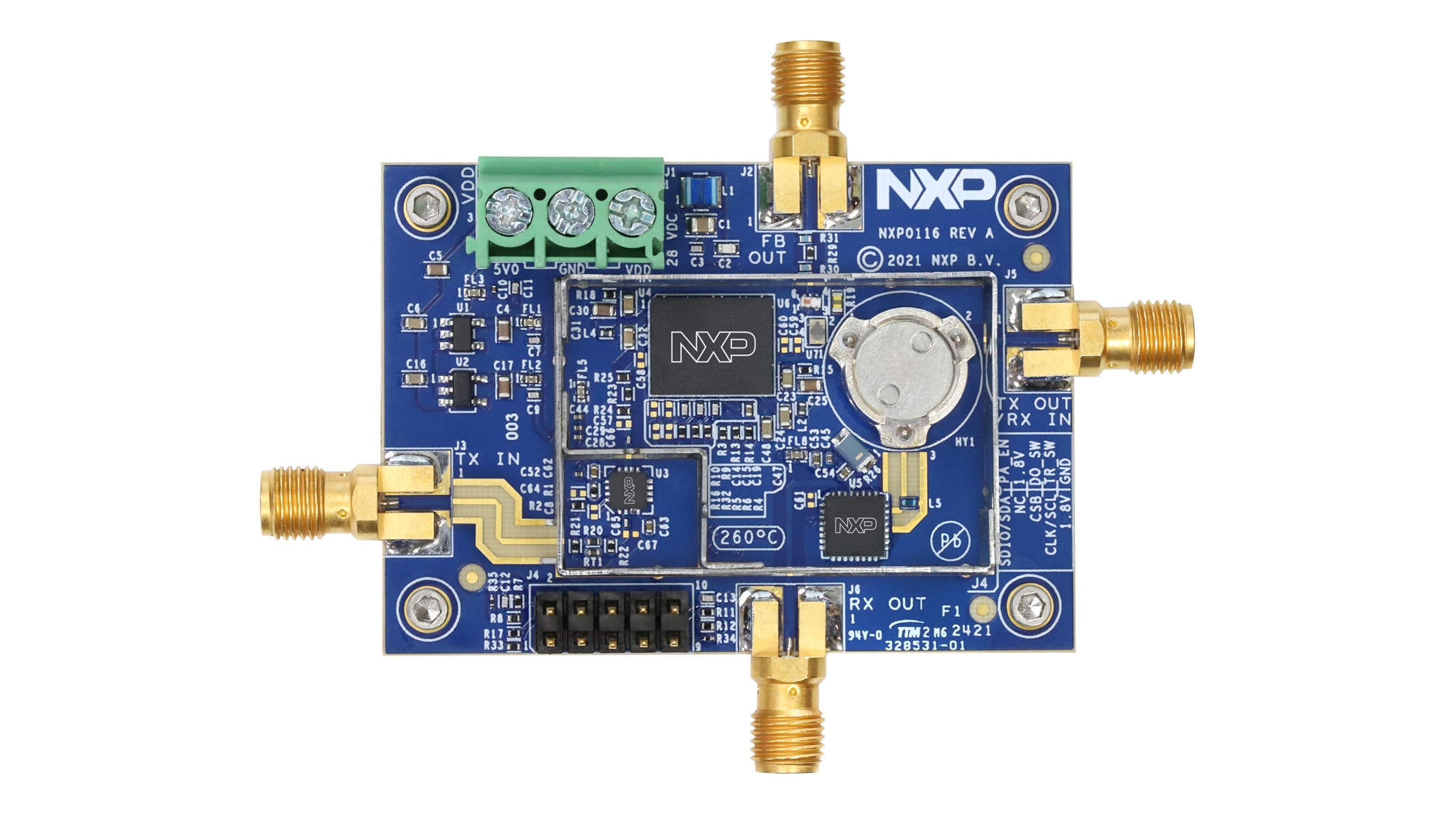

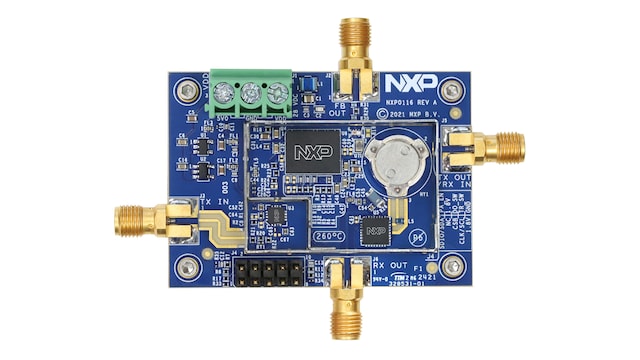

RAPIDRF-36SL039-Image

点击展开

  • RAPIDRF-36SL039
    正常供应

  • RapidRF-36SL039 3400-3800 MHz RF Front-End Board.

  • 数量为 1
从分销商处购买
