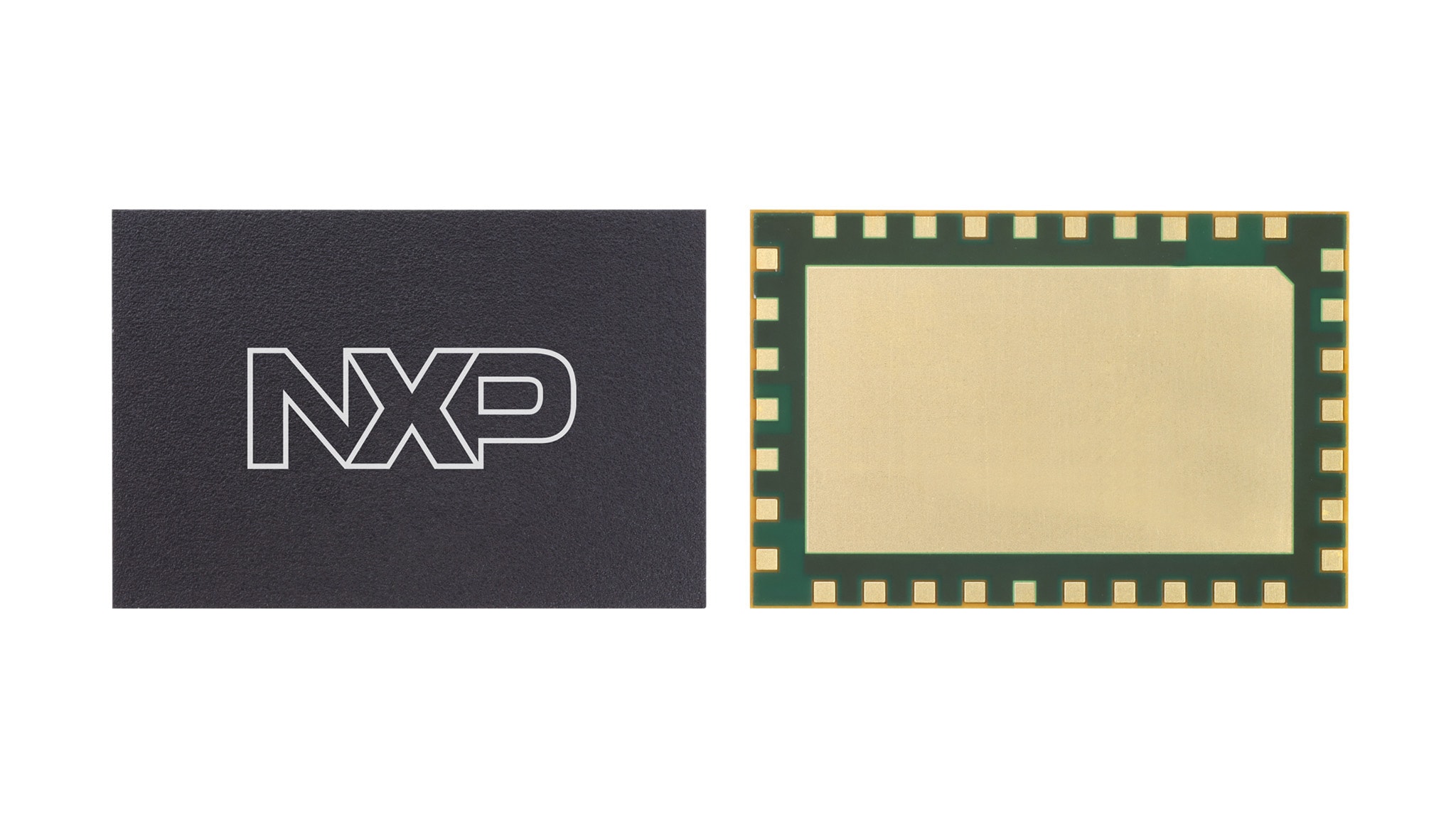

3450-3980MHz，35dB，平均值8W Airfast®功率放大器模块（带自动偏置控制功能）
A5M37SG239是完全集成的Doherty功率放大器模块，适用于要求小规格、高性能的无线基础设施应用。它适用于mMIMO系统、室外小型小区和低功耗射频拉远应用。该成熟的LDMOS和GaN功率放大器专为TDD LTE和5G系统而设计。该模块包括一个自动偏置功能，可在上电时自动设置晶体管偏置值，以及一个监测温度的集成传感器。可以通过I²C或SPI与该模块通信。
产品详情
特性
- 2级模块解决方案，包括作为驱动器的LDMOS集成电路和GaN末级放大器
- 先进的高性能内部封装Doherty
- 完全匹配（50Ω输入/输出，直流阻塞）
- 适用于复杂度较低的数字线性化系统
- 减少存储效应，提高线性化误差向量幅度
- 上电时自动偏置
- 温度感测
- 数字接口（I2C或SPI）
- 用于设置偏置条件的嵌入式寄存器和DAC
- Tx Enable控制引脚用于TDD操作
射频性能表
3450–3980MHz
典型LTE性能：Pout=8W（平均值），VDC1=VDP1=5Vdc，VDC2=VDP2=48Vdc，1×20MHz LTE，输入信号PAR=8dB@0.01% CCDF。(1)
| 载波中心 频率 |
增益 (dB) |
ACPR (dBc) |
PAE (%) |
| 3460MHz | 34.8 | -29.1 | 37.3 |
| 3500MHz | 34.6 | -29.2 | 37.9 |
| 3600MHz | 34.6 | -30.1 | 39.8 |
| 3700MHz | 34.8 | -31.4 | 40.3 |
| 3800MHz | 35.1 | -32.8 | 38.4 |
| 3900MHz | 35.2 | -33.7 | 35.1 |
| 3970MHz | 34.8 | -34.2 | 31.6 |
