具有集成PCI的集成主处理器

查看产品图片

产品详情

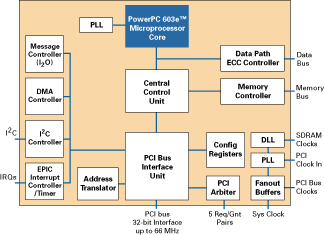

框图

MPC8240_BLKDIAG

特征

  • 32位PCI接口,最高运行速率66 MHz
  • 存储控制器提供最高100MHz的SDRAM支持
  • 通用I/O和ROM接口支持
  • 双通道DMA控制器,可串接在一起
  • 具有I2O消息支持功能的消息单元
  • 业界标准的I2C接口
  • 具有多个定时器和计数器的可编程中断控制器
  • 路由器/交换机
  • 多通道调制解调器
  • 网络存储
  • 图像显示系统
  • 企业I/O处理器
  • 互联网访问设备(IAD)
  • 面向RAID系统的磁盘控制器
  • 复印机/打印机电路板控制
  • MPC603e 处理器内核
    • 高性能、超标量处理器内核
    • 浮点运算单元(可选择)、整数、负载/存储、系统寄存器和分支处理单元
    • 16K指令缓存,16K数据缓存
    • L1缓存的可锁部分
    • 动态电源管理
  • 存储器接口
    • 100 MHz存储器总线功能
    • 可编程定时支持 FPM DRAM、EDO DRAM或SDRAM
    • 高带宽总线(32/64 位数据总线) 连接 DRAM
    • 支持1至8个bank的 16、64、 128、256 或 512Mbit DRAM
    • 支持 1 Mbyte 至 1 Gbyte DRAM存储器
    • 连续存储器映射
    • 16 Mbytes ROM 空间
    • 8 位、32 位或 64 位 ROM
    • 支持总线宽度写入闪存
    • 读-修改-写奇偶校验支持(可选择)
    • ECC支持(可选择)
    • SDRAM,DRAM缓冲器数据通路
    • 数据通路上的错误注入/捕获
    • 兼容LVTTL
    • PortX:8、32或64位通用I/O端口使用带地址选通信号的ROM 控制器接口
  • 32位PCI接口,最高运行速率66 MHz
    • 兼容PCI 2.1
    • PCI 5.0 V容错
    • 支持PCI锁定的存储器访问
    • 支持所有PCI地址空间访问
    • 可选择大端或小端运行
    • 处理器至PCI写入和PCI至存储器写入存储收集
    • PCI读访问存储器预取
    • 奇偶校验支持(可选择)
    • 硬件执行的一致性,可选择
    • PCI总线仲裁单元(5个请求/授予对)
  • PCI 代理模式功能
    • 地址转换单元(ATU)
    • 运行时寄存器访问
    • PCI配置寄存器访问
  • 双通道集成 DMA 控制器
    • 支持直接或链式模式
    • 分散聚集
    • 完整段、链及错误中断
    • 本地至本地存储器
    • PCI至PCI存储器
    • PCI至本地存储器
    • 本地至PCI存储器
  • 消息单元
    • (I2O)智能输入/输出消息控制器
    • 两个门铃寄存器
    • 入站和出站消息寄存器
  • (I2C)内部集成电路控制器
    • 全面的主/从支持
  • 嵌入式可编程中断控制器 (EPIC)
    • 5个硬件中断(IRQs)或16个串行中断
    • 4个可编程定时器
  • 集成PCI总线和SDRAM时钟生成
  • 可编程存储器和PCI总线驱动
  • 调试功能
    • 观察点监控器
    • 存储器属性和PCI属性信号
    • JTAG/COP—在线硬件调试的通用板载处理器
