i.MX534处理器_先进性能

i.MX534应用处理器满足新一代汽车仪表盘和导航系统对先进的性能、数据连接和图形用户界面等功能的要求。i.MX534处理器适用于那些需要2D和3D显卡的高性能用户界面、一个或两个高分辨率显示屏和高度系统集成的应用。继i.MX535在消费电子市场取得成功后，i.MX53汽车系列处理器将先进的消费电子用户体验和设备连接功能应用于未来的车载系统。目前可为有批量需求的客户提供样品。

i.MX534由与之配套的恩智浦电源管理IC (PMIC)和MC34709提供支持。

数据手册

参考手册

产品详情

框图

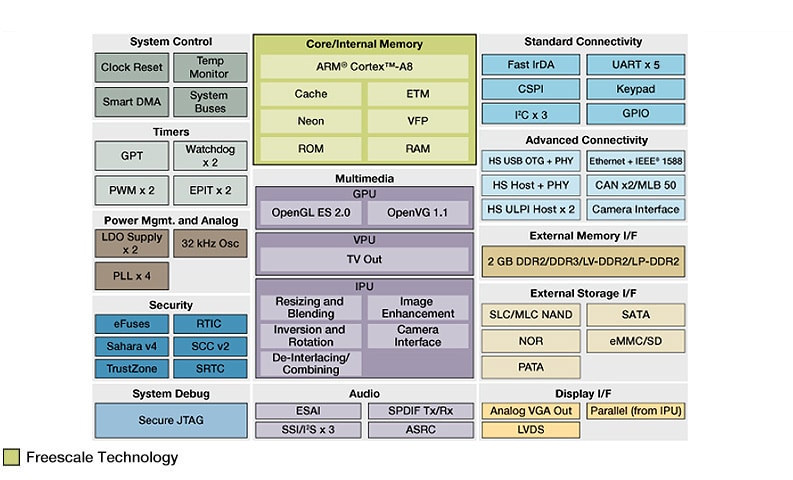

i.MX534 Multimedia Applications Processor Block Diagram

获取框图PDF

特征

CPU复合器件

800 MHz ARM Cortex-A8 CPU，获得AEC-Q100认证
32 KB指令和数据缓存
统一的256 KB L2缓存
NEON SIMD媒体加速器
矢量浮点运算协处理器

多媒体

独立OpenGL^® ES 2.0和OpenVG™ 1.1硬件加速器
支持双显示屏并具有多种显示技术可选，包括TFT LCD，LVDS，模拟电视格式(复合，分量，RGB)和标准VGA
硬件加速图形后期处理、显示质量增强、视频和图形组合
带硬件预处理的两路摄像头输入

外部存储器接口

高达2 GB LP-DDR2，LV-DDR2，DDR2-800及DDR3-800 SDRAM，16/32位
支持可管理NAND闪存，带eMMC 4.4/SDIO
原始NAND，带最高16位ECC

高级电源管理

多个独立电源域
动态电压频率调节

数据连接

带PHY的高速USB 2.0 OTG
带PHY的高速USB 2.0主机
两个附加高速USB 2.0控制器(ULPI)
集成LVDS显示接口支持两个通道，每通道含4个数据对和1个时钟对
各种串行接口，包括SDIO、SPI、I2C和UART
I2S和S/PDIF音频接口
10/100以太网控制器
SATA控制器和高达1.5Gbps的PHY
双CAN接口
MLB50接口支持MOST连接
增强型串行音频接口(ESAI)，支持多声道音频
硬件异步采样率转换器(ASRC)可将多路音频I/O转换为统一的采样率

安全性

高级安全功能支持高可靠引导、加密引擎、随机数生成器和篡改检测

封装

19mm x 19mm 529球栅TE-BGA
0.8mm间距

产品长期供货计划

本产品包含在恩智浦产品长期供货计划中，自推出后至少保证15年供货

部件编号包含： MCIMX534AVV8C, MCIMX536AVV8C.
