TWR-SB0800-36EVB
-
Evaluation board - SB0800, Solenoid/High Side predrivers, 8 CH / 2, 36 V, 2.25 A for LSD.
塔式系统电路板 - SB0800，八通道阀门/泵控制器SoC

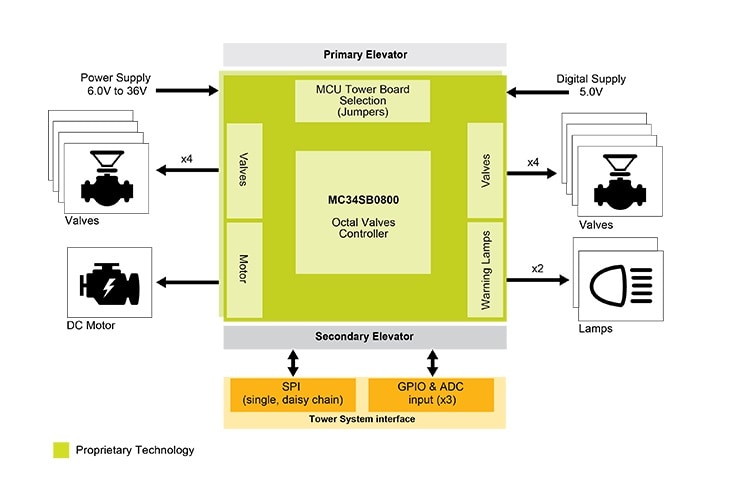

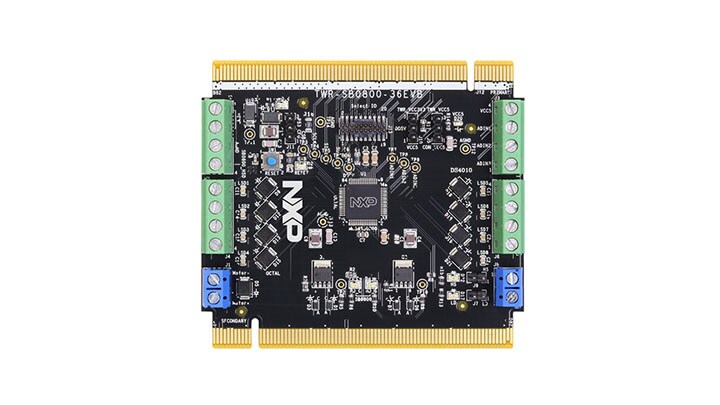

TWR-SB0800-36EVB模块是一款用于展示MC34SB0800八通道阀门和泵控制器片上系统的开发板，包含4个经过调解/PMW的低边驱动器，1个用于在短路情况下保护阀门的高边预驱动器安全开关，以及一个用于控制DC电机的高边预驱动器。
- 该塔式系统模块适合要求高特性集成和嵌入式监测安全特性的工业应用，可用于快速原型设计。
- 该器件能够与MCU与处理器模块页面上列出的任何MCU塔式系统电路板结合使用，提供了一个可轻松拼插的平台。
- Processor Expert® component Valve Driver and Embedded Software Valve Driver enables rapid embedded application development.
产品详情
支持的器件
电源管理
低边开关
- MC34SB0800: 8通道阀门控制器片上系统
特征
- 小型功率封装LQFP64引脚
- x4 Low side drivers current regulated or PWM (5 A)
- x4 PWM Low side drivers (5 A)
- x1高边预驱动器安全开关
- x1 High side pre-driver for DC Motor (500 Hz)
- x3 ADC input (10 Bits)
- x1低边驱动器(通用)
- x1高边驱动器(通用)
- SPI communication (10 MHz)
- 看门狗
