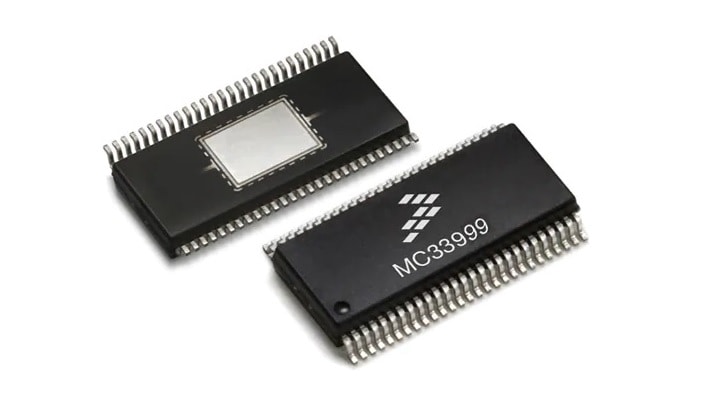

带SPI和PWM控制的16输出开关
恩智浦®MC33999是一个16输出低边开关，带24位串行输入控制，专为电感、白炽灯和LED负载等应用而设计。
- SPI能同时提供输入控制和诊断读数。
- 提供8个并行输入用于对8个专用输出进行直接的PWM控制
- 一个输出可编程PWM输入提供任意输出组合的PWM
- 一个专用复位输入能清除所有内部寄存器，关闭所有输出
- 与MCU连接，与3.3V和5.0V CMOS逻辑电平都兼容
- 能扩展总线，且能作为缓冲区，具有故障管理功能，可减轻故障管理负担
产品详情
特性
系统特性
- 25摄氏度时的导通电阻为0.55Ohm
- 工作电压，VPWR 5V至27V
- 工作电压，SOPWR 3.1V至5.5V
- 针对白炽和电感负载开关，限制输出电流(0.9A)并钳制电压(50V)
- 输出有独立的过热关断
- 任意输出组合的可编程PWM， 加上8个输出的并行输入控制
- 输出ON短接VBAT，OFF短接地/开路检测
- OFF开路负载检测电流在灵敏度高的LED应用中将关闭。
- SPI诊断报告
- 负载电流（IL）0.35A（典型值）
- 16通道
- 漏源导通电阻：0，5500 mOhm RDS(ON)（典型值）
- 负载电源电压0V（最小值），40V（最大值）
购买/参数
1 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 器件功能 | 预算报价（不含税） | SafeAssure 功能安全 | 封装类型 | 封装端接数 | Load Current (IL) [TYP] (A) | 通道数 | Drain-to-Source On Resistance (Typ) (mOhm) (RDS(ON)) | 负载电源电压（最小）（V） | 负载电源电压（最大）（V） | 电源电压[最大]（V） | 电源电压[最小]（V） | Ambient Operating Temperature (Min to Max) (℃) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
正常供应 | low side switch | 1K @ CNY19.60 | No | HSOP54 | 54 | 0.35 | 16 | 550000 | 0 | 40 | 27 | 5 | -40 to 125 |
