Name: 评估板 – 阀门控制器SoC
Price: 228.74 USD

滚动图片以放大

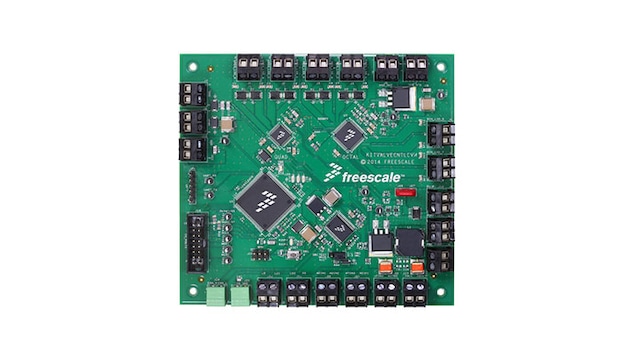

KITVALVECNTLEVM是一款阀门控制器评估套件，由10路阀门控制器SoC (MC34SB0800)和4路阀门控制器SoC (MC34SB0410)组成，配备一个MCU (S12- 16位)和一个系统基础芯片(MC33903)，适用于工业型液压和气动系统。

用户可以通过简单易用的用户界面控制即插即用的评估模块，轻松快捷地评估这些产品的性能，快速构建自己的系统。

设计文件

软件

产品详情

支持的器件

电源管理

低边开关

MC34SB0410: 4通道阀门控制器片上系统
MC34SB0800: 8通道阀门控制器片上系统

特征

通过该即插即用套件可以控制

单独控制各个器件或同时控制全部器件
高边安全开关
在稳压或PWM模式下控制(x12)阀门驱动器
通过SPI或外部引脚控制DC电机输出
通用高边驱动器
(x3)通用低边驱动器
(x6) ADC输入

还可以监控

应用到阀门驱动器的占空比
Current value on the valve drivers
过流检测
开路负载检测
过热检测
实时阀门驱动器状态检测
芯片温度
内部稳压器
ADC输入值

购买选项

点击展开

KITVALVECNTLEVM
Evaluation Kit- Anti-lock Braking System (ABS) and Electronic Stability Programme (ESP).
- KITVALVECNTLEVM硬件
- 快速参考指南

CNY 1,642.93
数量为 1
- 供货情况: 待定库存

加入购物车

从分销商处购买

发行人	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别.

5 文件

^用户指南
KTVALVECNTLEVMUG, KITVALVECNTLEVM Valve Controller SoC Evaluation Kit - User’s Guide亮点

PDF版本 1.0Jun 1, 20153.7 MBKTVALVECNTLEVMUGEnglish
^数据手册
MC34SB0410, Fully Integrated Quad Valve Controller System on Chip - Data Sheet亮点

PDF版本 3.0May 29, 20151.6 MBMC34SB0410English
^数据手册
MC34SB0800, Fully Integrated Octal Valve Controller System on Chip - Data Sheet亮点

PDF版本 3.0May 29, 20151.9 MBMC34SB0800English
^简介
SB0800FS, Octal Valves and Pump Controller System on Chip - Fact Sheet亮点

PDF版本 5May 17, 2016519.4 KBSB0800FSEnglish
^简介
SB0410FS, Quad Valves and Pump Controller System on Chip - Fact Sheet亮点

PDF版本 5Jun 1, 2016375.1 KBSB0410FSEnglish

设计资源

设计文件

快速参考恩智浦设计文件类型.

1 设计文件

^{印刷电路板与电路图}
KITVALVECNTLEVM - Printed Circuit Board bill of materials and design files

ZIP版本 1May 27, 2015 00:00:004.4 MBKITVALVECNTLEVM_BOM_SCH
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

软件

快速参考恩智浦软件类型.

1 软件文件

^{HMI设计软件}
KITVALVECNTLEVM GUI Software Tool

ZIP版本 1.0Apr 29, 2015 00:00:00492452 KBKITVALVECNTLEVM-EVBS
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

注意: 推荐在电脑端下载软件，体验更佳。
