评估套件 - MC08XS6421EK，四通道高边开关

KIT08XS6421EKEVB 正常供应

滚动图片以放大

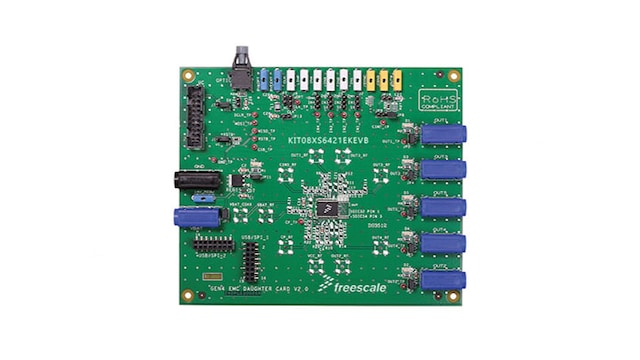

恩智浦KIT08XS6421EKEVB是一种用于评估和开发的硬件工具。该评估板可用于评估MC08XS6421。MC08XS6421是一个12 V四通道高边器件，拥有灵活性很高的集成控制和大量的保护和诊断功能。

该器件用于低电压汽车照明应用，可以驱动广泛的照明源，包括HIB镇流器和LED。编程、控制和诊断通过16位SPI接口实现，从而能够支持大量的配置、诊断和保护功能。

产品详情

支持的器件

电源管理

高边开关

  • MC12XS6: 外部汽车照明多通道eXtreme开关

特征

评估模块特性

  • 该评估板包括32引脚SOIC-EP (带裸焊盘)中的MC08XS6421 IC。
  • 该评估板可以控制
    • 4个独立的28 W灯泡
    • 两个独立的55 W HID镇流器
    • 4个独立的LED模块
    • 4个独立的其他类型负载
  • Device can be driven by the 16-bit SPI using KITUSBSPI with SPIGen software or with direct input signals in Fail-safe mode operation. 它还可以应用一个外部时钟，以便在PWM运行中驱动输出。

MC08XS6421特性

  • 双通道8.0 mOhm和双通道21 mOhm高边开关，具有瞬态高电流能力
  • 16位5.0 MHz SPI过流特征曲线控制，通道控制包括：PWM占空比、输出ON和OFF开路负载检测、过热关断和预警以及错误报告
  • 输出电流监控，带可编程同步信号和电池电压反馈
  • 跛行回家模式
  • 外部智能电源开关控制
  • 6.0至28 V工作电压
  • -16 V反极性和接地断开保护
  • 该系列采用可兼容的PCB规格和SPI软件驱动

购买选项

KIT08XS6421EKEVB-Image

点击展开

  • KIT08XS6421EKEVB

  • Evaluation Kit - MC08XS6421, 12 V, Dual 8.0 mOhms, Dual 21.0 mOhms, High Side Switch.

    • KIT08XS6421EKEVB硬件
    • 快速参考指南
  • CNY 674.01
  • 数量为 1
