24V多用途低导通电阻eXtreme开关
恩智浦24XS4器件属于24V高边开关产品系列，具有集成控制及众多保护和诊断功能。
- 适合卡车、巴士和工业应用
- 低导通电阻通道可控制不同的负载类型；灯泡、电磁阀或DC电机
- 控制、设备配置和诊断通过一个16位SPI接口执行，可以轻松集成至现有应用
- 两个通道可以分别由PWM模式的外部/内部时钟信号控制，或通过直接输入信号来控制，这两个通道也可以并行控制
- 随着集成度的不断增加，该开关可驱动更轻、更小型的系统，需要的组件数量更少
- 轻松的塔式系统eXtreme开关模块配置
24PQFN PRODUCT
特性
主要特性
- 额定工作电压范围：8.0- 36V，扩展电压范围：6.0-58V
- 3.3V和5.0V可兼容16位菊花链的SPI控制
- 1至24A灵活的负载管理，可支持并行输出工作模式
- 可编程过流保护动态阈值和过温保护，具有可编程自动重试功能
- 精确的温度和同步/异步电流感测
- 独立可编程内部/外部PWM时钟信号
- 支持睡眠模式，只需极低的供电电流(<10µA@24V)
- 该系列采用可兼容的PCB规格和SPI软件驱动
对照表
24XS4

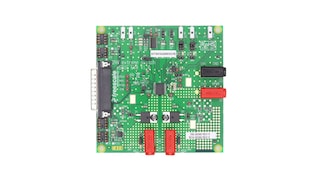

| 产品 | 数据手册 | 输出数量 | 导通电阻(mΩ) | 封装 | 推荐工具 |
| MC06XS4200 | Datasheet [English] | 双 | 2x6.0 | PQFN 23 | KIT06XS4200EVBE |
| MC10XS4200 | Datasheet [English] | 双 | 2x10.0 | PQFN 23 | KIT10XS4200EVBE |
| MC20XS4200 | Datasheet [English] | 双 | 2x20.0 | PQFN 23 | KIT20XS4200EVBE |
| MC22XS4200 | Datasheet [English] | 双 | 2x20.0 | SOIC-EP 32 | KIT22XS4200EKEVB |
| MC50XS4200 | Datasheet [English] | 双 | 2x50.0 | SOIC-EP 32 | KIT50XS4200EKEVB |
产品计划
购买/参数
9 结果
包含 10 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 器件功能 | 预算报价（不含税） | 封装类型 | 封装端接数 | Load Current (IL) [TYP] (A) | Load Current (IL) [MAX] (A) | 通道数 | Drain-to-Source On Resistance (Typ) (mOhm) (RDS(ON)) | 负载电源电压（最小）（V） | 负载电源电压（最大）（V） | 电源电压[最大]（V） | 电源电压[最小]（V） | SPI [bits] | 接口和输入控制 | Ambient Operating Temperature (Min to Max) (℃) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
正常供应 | high side switch | 1K @ CNY37.55 | HQFN23 | 23 | 12 | 15 | 2 | 6 | 8 | 36 | 5.5 | 3 | 16 | Direct from input, SPI | -40 to 125 | |||
正常供应 | high side switch | 1K @ CNY37.55 | HQFN23 | 23 | 12 | 15 | 2 | 6 | 8 | 36 | 5.5 | 3 | 16 | Direct from input, SPI | -40 to 125 | |||
正常供应 | high side switch | 1K @ CNY27.14 | HQFN23 | 23 | 8.5 | 9 | 2 | 10 | 8 | 36 | 5.5 | 3 | 16 | Direct from input, SPI | -40 to 125 | |||
正常供应 | high side switch | 1K @ CNY27.14 | HQFN23 | 23 | 7.5 | 9 | 2 | 10 | 8 | 36 | 5.5 | 3 | 16 | Direct from input, SPI | -40 to 125 | |||
正常供应 | high side switch | 1K @ CNY27.14 | HQFN23 | 23 | 7.5 | 9 | 2 | 10 | 8 | 36 | 5.5 | 3 | 16 | Direct from input, SPI | -40 to 125 | |||
正常供应 | high side switch | 1K @ CNY24.12 | HQFN23 | 23 | 3 | 4.5 | 2 | 20 | 8 | 36 | 5.5 | 3 | 16 | Direct from input, SPI | -40 to 125 | |||
正常供应 | high side switch | 1K @ CNY24.12 | HQFN23 | 23 | 3 | 4.5 | 2 | 20 | 8 | 36 | 5.5 | 3 | 16 | Direct from input, SPI | -40 to 125 | |||
正常供应 | high side switch | 1K @ CNY20.97 | HSOP32 | 32 | 4.2 | 4.3 | 2 | 22 | 8 | 36 | 5.5 | 3 | 16 | Direct from input, SPI | -40 to 125 | |||
正常供应 | high side switch | 1K @ CNY18.38 | HSOP32 | 32 | 1.65 | 1.7 | 2 | 50 | 8 | 36 | 5.5 | 3 | 16 | Direct from input, SPI | -40 to 125 |
1-10 / 22 文件
紧凑列表
勘误表 (1)
应用笔记 (13)
-
AN2467：功率四方扁平无引脚(PQFN)封装 - 应用说明[AN2467]
应用笔记软件 (1)
-
Plots package for MC24XS4 devices[AN5146SW]
数据手册 (5)
简介 (1)
-
Smart High-Side Switches Fact Sheet[ESWITCHFS]
选型指南 (1)
-
面向工业市场的模拟产品 - 简介[INDCONTANLPRDFL]
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 8 硬件
-

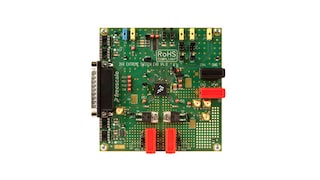

评估板和开发板评估套件 - MC20XS4200，双高边开关亮点
正常供应 -

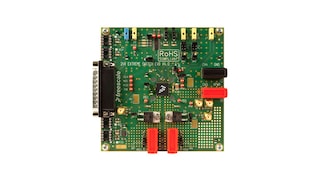

评估板和开发板评估套件 - MC06XS4200，双高边开关亮点
正常供应 -

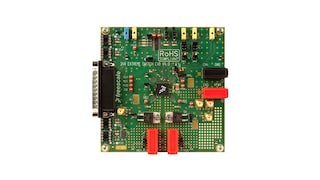

评估板和开发板评估套件 - MC10XS4200，双高边开关亮点
正常供应 -
完整解决方案RD33771-48VEVM参考设计
正常供应 -

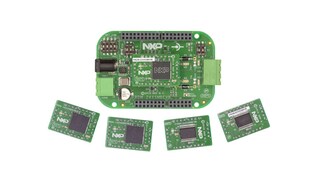

评估板和开发板面向MC24XS4系列的Freedom硬件
正常供应
