MM908E625_8位集成的Vreg可配置H-B LIN

恩智浦MM908E625是一个集成型单封装解决方案，包括一个带有SMARTMOS^®模拟控制IC的高性能HC08 MCU。

HC08包括闪存、定时器、增强串行通信接口、ADC、SPI和一个内部时钟发生器模块

模拟控制芯片提供完全受保护的H桥/高边输出、稳压器、带有循环唤醒的自治看门狗和本地互连网(LIN)物理层

该单封装解决方案和LIN一起提供优化的应用性能调节和节省空间的PCB设计

非常适合汽车后视镜、门锁和灯光亮度调节应用控制

数据手册

参考手册

产品详情

框图

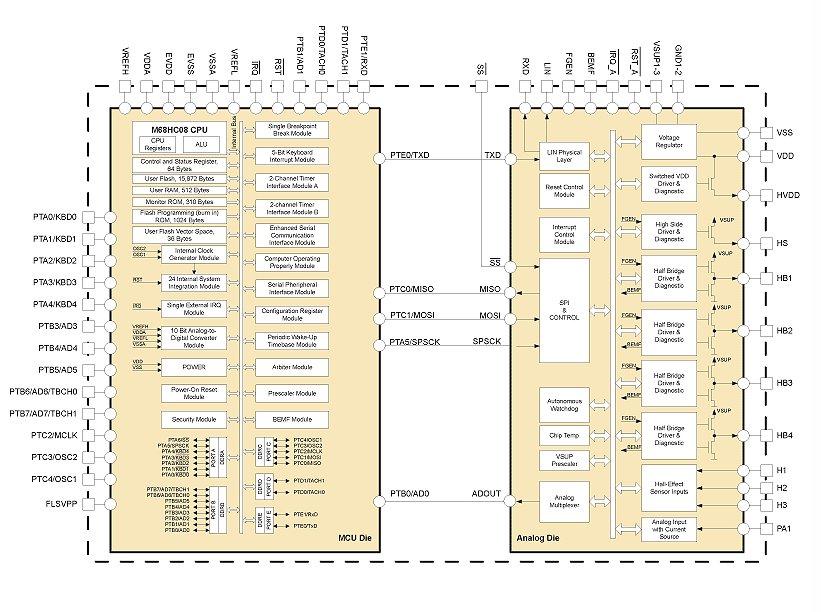

MM908E625 Block Diagram

获取框图PDF

特征

高性能M68HC908EY16内核
16 KB片上闪存，512字节RAM
内部时钟生成模块
两个两通道16位定时器
10位ADC
LIN物理层
带有循环唤醒的自治看门狗
3个双引脚霍尔效应传感器输入端口
一个带可开关电流源的模拟输入
4个低导通电阻半桥输出
一个低导通电阻高边输出
13个微控制器I/O
