10A 2:1单芯电池开关电容充电器
PCA9481A是一款高度集成的开关电容转换器，具有嵌入式OVPFET和外部FET控制，可为使用单芯电池的快速充电应用提供两倍的输出电流。该器件可采用2:1的开关操作模式，效率非常高（>97%，在VVOUT = 4V，IVOUT = 8A），以1:2的开关操作模式或者采用正反向的1:1模式来运行。
此芯片采用4.16mmx2.96mmx0.525mm尺寸、7x10凸点和0.4mm间距的WLCSP封装。
产品详情
特性
主要特性
- 单芯电池用的双相切换电容器
- 锂离子电池, 锂聚合物电池充电器
- 多种操作模式：2:1、1:2、正反向1:1
- 输入电压：5V至10.2V
- 输出电压：2.8V，5V
- 最大输出电流为10A
- 保护和稳压用的集成OVP FET
- 单电池芯
性能
- 8 A时效率>97%
保护
- 过压保护
- 欠压保护
- 热关机
- 启动时OVP_OUT和快速充电电容情况下的短路保护
- 看门狗定时器
其他
- 并联充电的主从器件
- 9通道12位ADC
- 1Mbit/s I2C总线目标接口

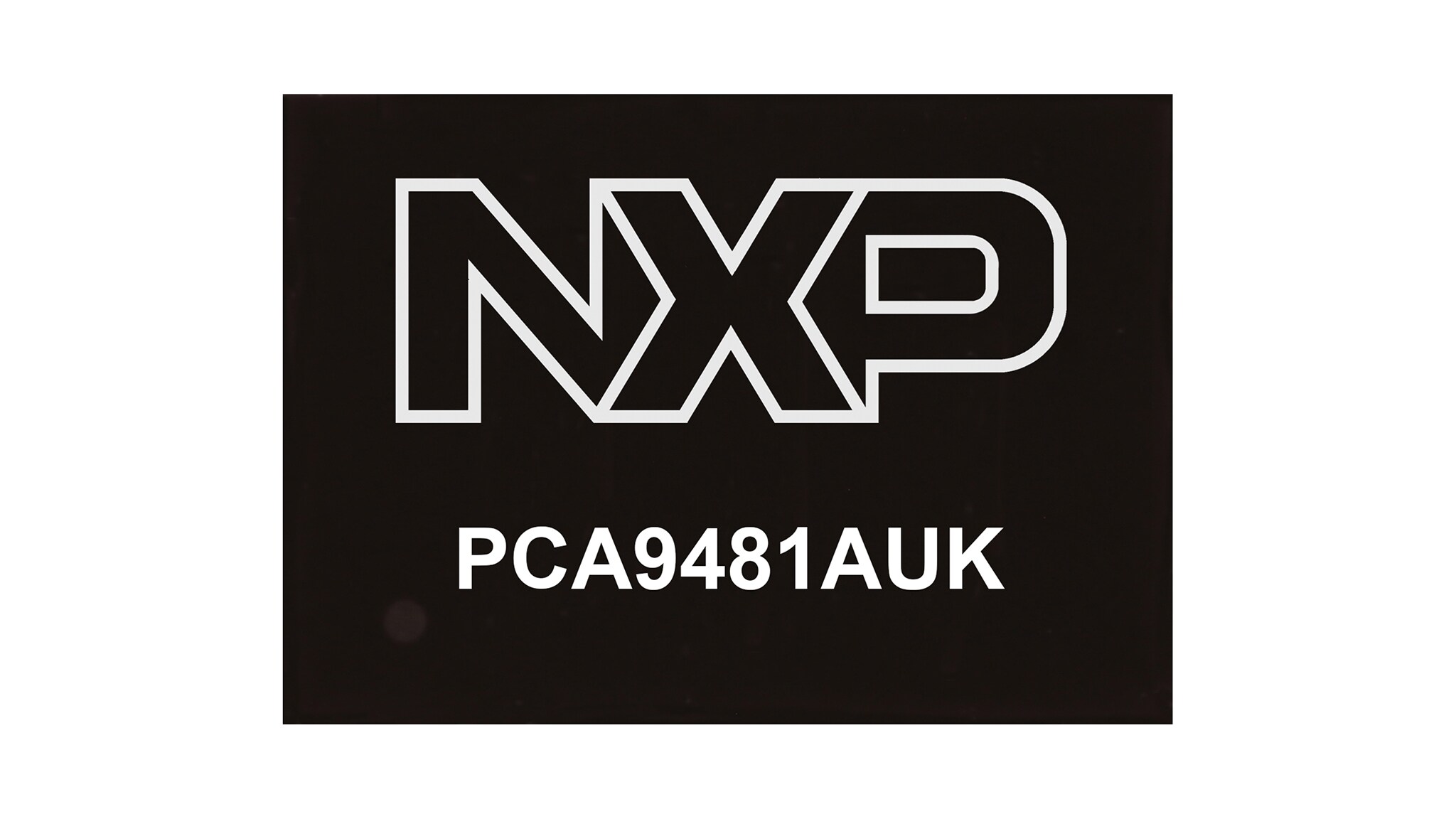

部件编号包含： PCA9481AUK.
