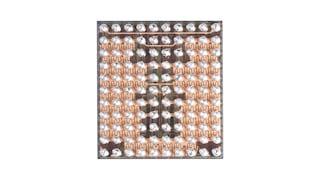

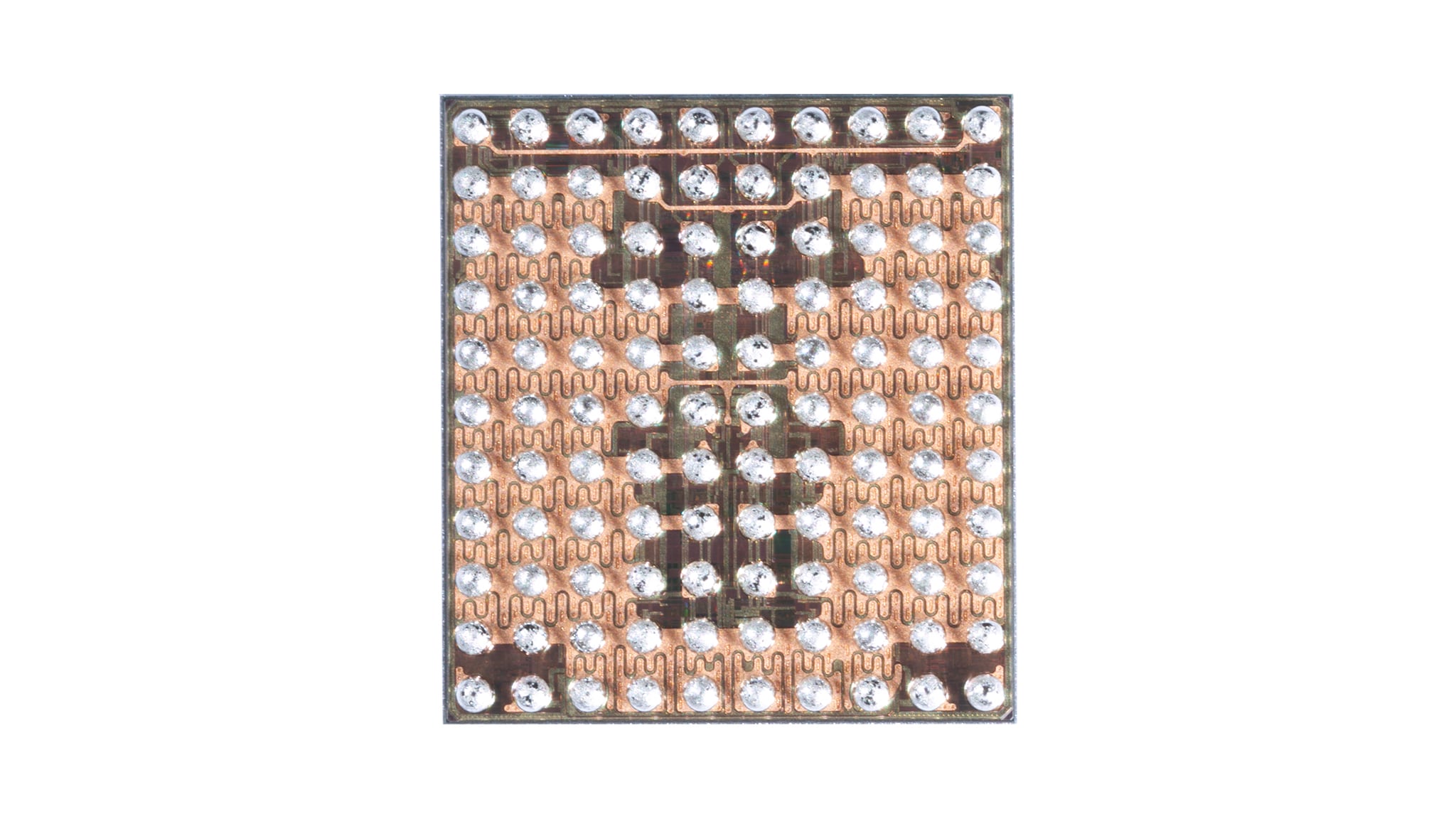

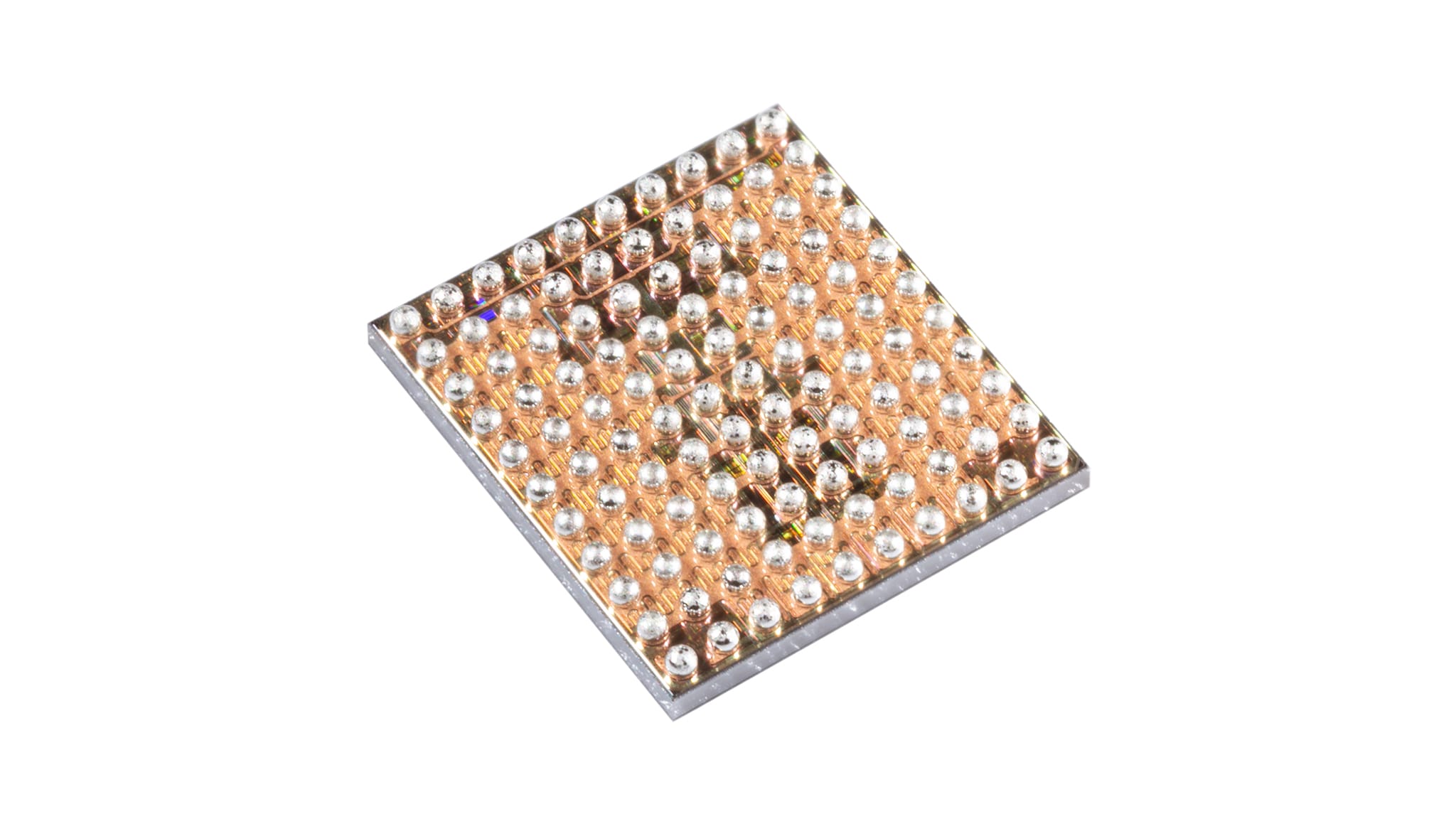

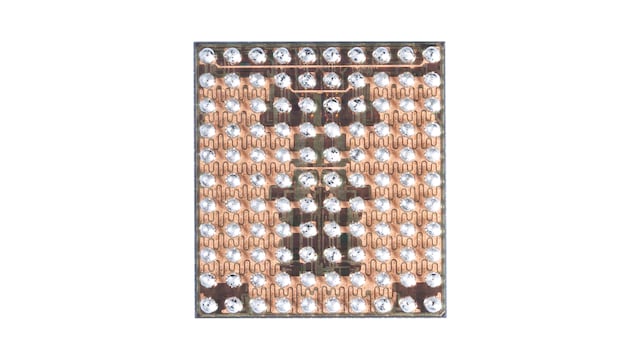

13A 4:1单体电池开关电容充电器
产品详情
特性
主要特性
- 双相开关电容，可优化效率
- 用于单体电池的集成4:1、2:1开关电容充电器，包括1:1旁路
- 反向操作模式，如1:4、1:2以及从VOUT到VIN的反向旁路
- 带有IVIN和VBAT调节环路的OVPFET
- GaN和CMOS的外部FEET栅极控制，支持通过USB和无线电源的双输入
- 4:1开关操作的输入电压范围：12V至21V
- 2:1开关操作的输入电压范围：6V至10.5V
- 支持1.2V/1.8V IO电压
性能
- VOUT=4.5V、IOUT=8A时的效率大于96.8%
保护
- 过压/欠压保护
- 过流保护（OCP）
- 快速OCP，在运行过程中提供短路保护
- 过热保护（OTP）
- 在启动时对输入/输出和飞行电容进行短路保护
- 反向电流保护（RCP）
- 看门狗定时器
其他
- 并联充电的主从器件
- 10通道12位ADC
- 1Mbit/s I²C总线目标接口
