MC33771评估板，具有隔离的菊花链通信

FRDM33771BTPLEVB 正常供应

滚动图片以放大

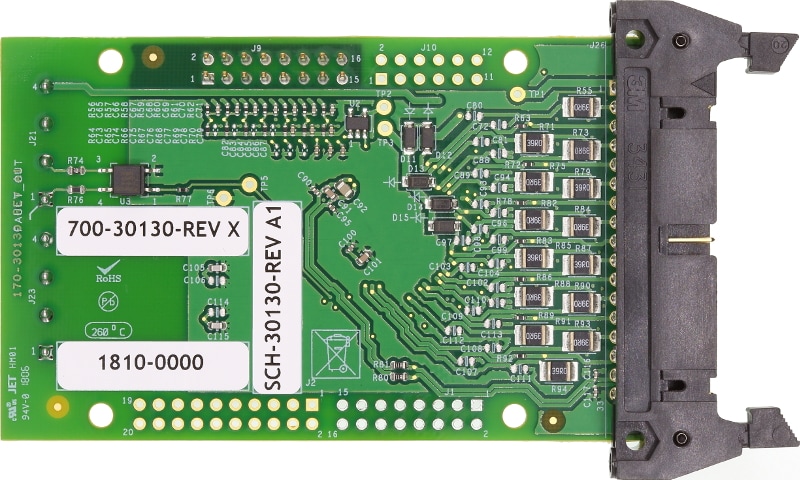

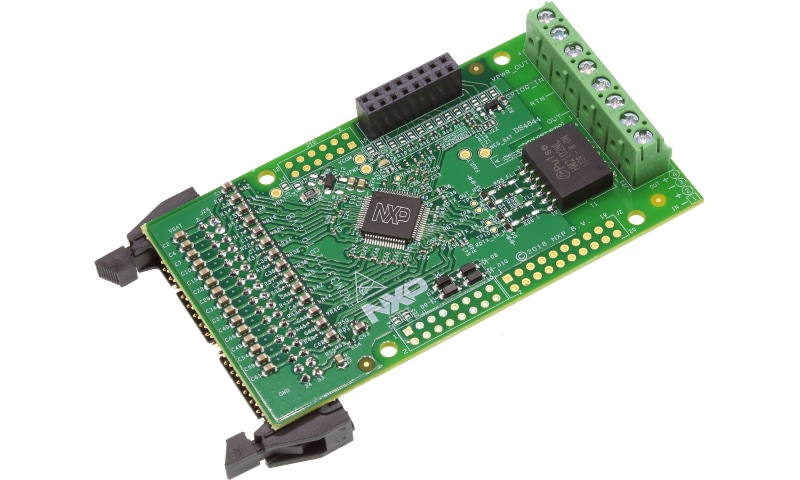

FRDM33771BTPLEVB评估板(EVB)具有14通道电池控制器MC33771B，适用于汽车和工业锂离子电池应用。它支持电池电压测量、无源电池平衡、通用IO、外部EEPROM和故障检测引脚报告。

该套件旨在支持客户开发和评估。该设备可以连接到恩智浦14芯电池模拟器或具有7-14个逻辑单元串联的客户锂离子电池模块。菊花链内最多可连接15个FRDM3377xBTPLEVB。电池信息通过使用FRDM33664BEVB的隔离差分通信总线传输到微控制器单元(MCU)。

产品详情

支持的器件

电源管理

电芯控制器

  • MC33771B: 14通道锂离子电池控制器IC

特征

主要特性

  • 隔离故障检测引脚报告
  • 将I²C链路连接至外部本地EEPROM，存储用户定义的校准参数
  • 电池均衡电阻和集成驱动器
  • 电池传感输入，带低通滤波器

连接

  • 与变压器隔离连接的菊花链设备
  • 通用IO可配置为数字I/O、唤醒输入、转换触发输入、用于外部温度测量的比例模拟输入、用于外部电压测量的绝对模拟输入以及辅助电流检测输入

组件

  • 运行模式LED指示灯

购买选项

FRDM33771BTPLEVB-Image

点击展开

  • FRDM33771BTPLEVB

  • Freedom Expansion board - MC33771,14-Channel Li-ion Battery Cell Controller IC.

    • FRDM33771BTPLEVB开发套件内容包含：
    • 组装和测试好的评估板/模块，放在防静电袋中
    • 快速入门指南
  • CNY 842.51
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
