适用于5 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1750 Hz
TEA1721是一款小尺寸低成本开关电源（SMPS）控制器IC，适合低功率应用（最高5 W），可直接使用整流后的市电电源工作。该器件集成高压功率开关(700 V)，并针对反激转换器拓扑而优化，可在全负载范围内提高效率，空载功耗极低。该器件内置了启动电路，可直接采用整流后的市电电压启动，无需任何外部泄放电路。1750 Hz的打嗝频率可在高市电输入情况下实现低于30 mW的空载功耗。
产品详情
特征
- 低功率的开关电源控制器，适用于最高功率达5 W的应用
- 采用700 V高压功率开关，适合在全球市电下工作
- 输出电压通过原边检测控制，无需光耦合器及副边反馈电路
- 最大程度地降低在各种工作模式下的音频噪声
- 符合USB电池充电和能源之星2.0标准
- 具有频率抖动功能，EMI更低
- 空载功耗低于30 mW
- 提供节能模式，空载条件下消耗极低的电源电流
- 正常开关工作时内置的高压启动电路的电流消耗为零

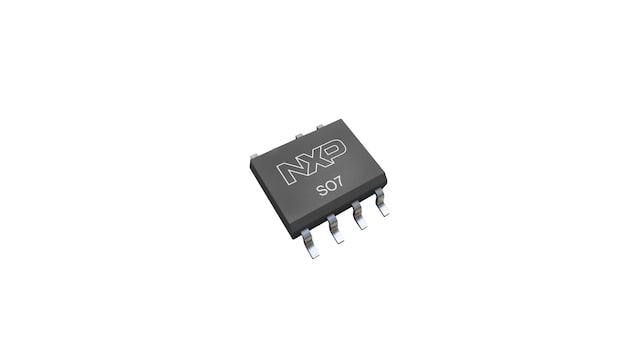

- 采用无卤且符合RoHS标准的SO7封装
- 反馈控制脚(FB)和供电脚具有过压保护(OVP)，保护后自动重启功能
- IC电源脚具有欠压闭锁(UVLO)保护功能
- 过温保护(OTP)
- 通过降低零和低输出电压时的峰值电流，实现软启动
- 退磁保护功能保证在非连续导通模式下工作
- 反馈控制(FB)脚有开路和短路保护功能
Target Applications
- 白色家电
- 工业
- 智能电表
- 移动USB充电器
- 通用适配器
部件编号包含： TEA1721FT.
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 6 硬件
-
评估板和开发板TEA1721隔离通用电源反激式转换器演示板
-
评估板和开发板TEA1721立方充电器5W演示板
-
评估板和开发板TEA1721非隔离降压/升压转换器演示板
-
-
评估板和开发板TEA1721非隔离降压转换器演示板
