TEA1721通用市电白色家电反激SMPS演示板

TEA1721BDB1065 使用寿命终止

滚动图片以放大

本参考设计演示了TEA1721作为-12 V和-3.3 V AC/DC SMPS转换器，可在负载中提供5 W功率。开关模式转换器在反激模式下运行，最大频率约为50 kHz。内置过流和短路保护。在空载条件下，该反激转换器的功耗约为20 mW。此应用通常适用于白色家电和工业应用。

产品详情

支持的器件

电源管理

带集成电源开关的AC-DC控制器

  • TEA1721AT: 集成功率MOSFET通过高压启动的反激控制器，适用于最高11 W的低功率应用
  • TEA1721BT: 适用于5 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 905 Hz
  • TEA1721DT: 适用于5 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1270 Hz
  • TEA1721FT: 适用于5 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1750 Hz
  • TEA1723AT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 430 Hz
  • TEA1723BT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 905 Hz
  • TEA1723DT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1270 Hz
  • TEA1723FT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1750 Hz

特性

连接

  • 兼容通用市电电源：85 V (AC)至265 V (AC)

电源管理

  • 双输出电压：-12 V (DC)和-3.3 V (DC)
  • 最大输出电流：-12 V = -400 mA；-3.3 V = -400 mA
  • 初级侧电压稳压无需光耦合器
  • 输出电压精度：-12 V = +5 %至-5 %
  • 输出稳压和稳定性：-12 V=±1%（负载范围为5%至100%）
  • 总最大功率：5 W
  • 空载功耗：20 mW
  • 效率：±80 %

尺寸

  • 板尺寸：34.3 mm x 34.3 mm x 21 mm (长x 宽x 高)

购买选项

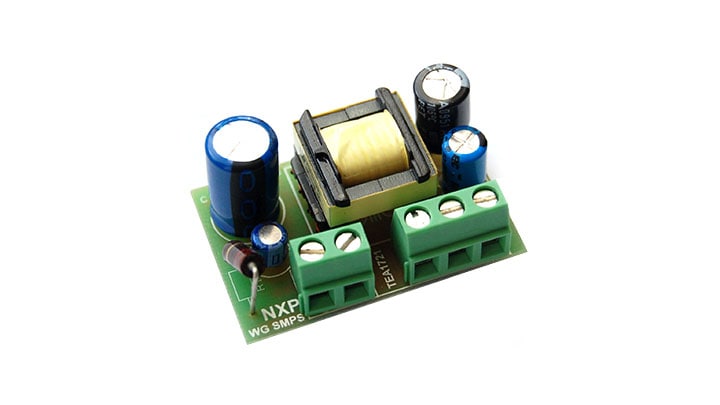

TEA1721BDB1065-Image

点击展开

  • TEA1721BDB1065

  • TEA1721 universal mains white goods flyback SMPS demo board.

    • 演示板
    • 快速入门指南
  • CNY 2,081.49
  • 数量为 1
