TEA1721非隔离降压/升压转换器演示板

TEA1721ADB1060 正常供应

滚动图片以放大

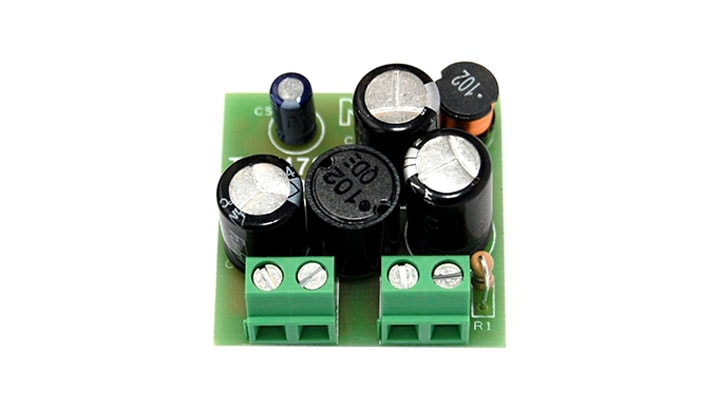

该板演示了+12V AC/DC降压和−12V AC/DC非隔离降压/升压模式SMPS，可用于向负载提供高达2.5W的电源。可使用板载跳线选择在降压或降压/升压模式下工作。

开关式转换器在最大约为50kHz的频率下工作。

内置过流和短路保护。在空载条件下，该转换器的功耗低于10mW。在该电路中通过TVS二极管实现EMI滤波和（可选）浪涌电压保护。

产品详情

支持的器件

电源管理

带集成电源开关的AC-DC控制器

  • TEA1721BT: 适用于5 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 905 Hz
  • TEA1721DT: 适用于5 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1270 Hz
  • TEA1721FT: 适用于5 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1750 Hz
  • TEA1723AT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 430 Hz
  • TEA1723BT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 905 Hz
  • TEA1723DT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1270 Hz
  • TEA1723FT: 适用于11 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1750 Hz
  • TEA1721AT: 集成功率MOSFET通过高压启动的反激控制器，适用于最高11 W的低功率应用

特性

主要特性

  • 所用的IC：TEA1721AT

电源管理

  • 交流线路输入电压：85V (AC)至265V (AC)
  • 输出电压：降压/升压模式下为-12V(DC)
  • 最大输出电流：-200mA
  • 最大输出功率：2.5W
  • 输出电压精度：+2%至−5%
  • 输出电压稳定性：≥±1%
  • 效率：满载时±77%
  • 空载功耗：<10mW

购买选项

TEA1721ADB1060-Image

点击展开

  • TEA1721ADB1060

  • TEA1721 Non-isolated buck/boost converter demo board.

    • 演示板
    • 快速入门指南
  • CNY2,081.49
  • 数量为 1
    • 供货情况: 缺货
加入购物车
从分销商处购买
