MC33730_电源 | NXP 半导体

产品详情

框图

带多个线性稳压器的电源

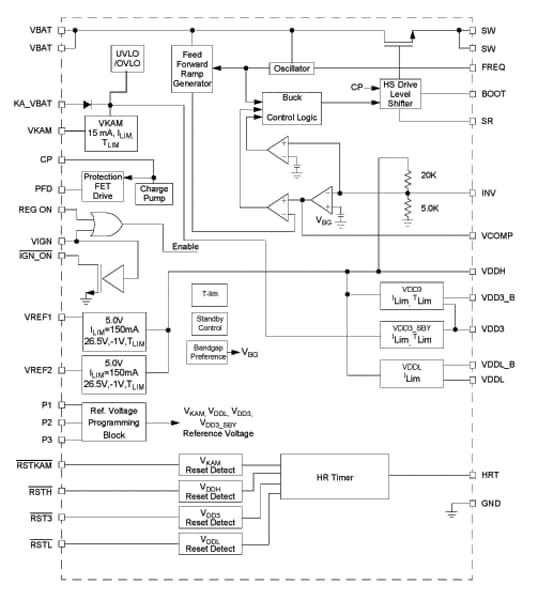

NXP<sup>®</sup> MC33730 Power Actuation Block Diagram

获取框图PDF

特性

主要特性

为我们的32位和其他微控制器系列产品以及其逻辑和模拟功能提供稳压后的电压
带压摆率控制的可调频率降压型开关稳压器
提供上电时序
可编程电压VDDL，VDD3 - 精度为3%
可编程待机稳压器VKAM - 精度为15%，KA_VBAT引脚上的工作电压可低至4.5V
VDD3可以被设定成一个可选第二备用稳压器，精度为15%
为传感器提供两个5.0V有保护电源
提供反向电池保护FET栅极驱动
提供必要的MCU监测和故障安全支持
5个线性/LDO稳压器
单个降压稳压器
电源电压最小值4.5 V，最大值26.5 V
输出电压：5 V
输出电流：0.15 A

产品长期供货计划

该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。MC33730包含在15年产品长期供货计划中

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

文档

快速参考恩智浦文档类别.

6 文件

紧凑列表

MC33730, Mask DA03M89H, Rev. 4.2 - Errata[MC33730ER]亮点

PDFAug 10, 2012版本更新 1.0

AN2409, Small Outline Integrated Circuit (SOIC) Package - Application Note[AN2409]

PDFOct 21, 2014版本更新 3.0
AN3670, Implementing a DSI Network Using the MC33781 and the MC33784[AN3670]

PDFOct 29, 2008版本更新 1.0

MC33730, Switch Mode Power Supply with Multiple Linear Regulators - Data Sheet[MC33730]亮点

PDFAug 10, 2012版本更新 9.0

KTSPIGENHELPUG, SPIGen Help Instructions[KTSPIGENHELPUG]

PDFOct 9, 2009版本更新 3.0
KTSPIGENSIUG, Installation Notes for SPIGen[KTSPIGENSIUG]

PDFOct 9, 2009版本更新 4.0

设计资源

设计文件

收到完整的详细信息。 请参阅 eCad 文件中的产品足迹等。

硬件

快速参考恩智浦板类型.

1-5 / 9 硬件

评估板和开发板
MPC560xP通用评估系统亮点
正常供应

XKT560P
评估板和开发板
评估系统支持恩智浦MPC56xxS系列亮点
正常供应

XPC560SKIT
评估板和开发板
MPC564xA评估套件：XPC564AKIT176S、XPC564AKIT208S和XPC564AKIT324S亮点

XPC564AEVBKIT
评估板和开发板
MPC55xx Evaluation Board亮点
正常供应

MPC55xxEVB
评估板和开发板
评估系统可支持恩智浦^® MPC563xM亮点

XPC563MKIT
评估板和开发板
面向恩智浦MPC564xL 32位双核Power Architecture® MCU的评估板亮点
正常供应

XKT564L
评估板和开发板
恩智浦MPC560xB的评估板亮点
正常供应

MPC560xB_EVB
评估板和开发板

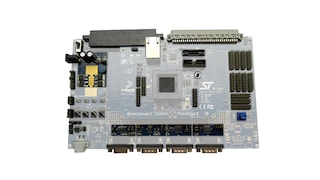

MPC564xB-C评估系统亮点
