PCA9548A

PCA9548A是一款8通道双向转换开关，通过I²C总线进行控制。SCL/SDA上游对会扇出8个下游对或通道。可选择任何单独的SCx/SDx通道或通道组合，由可编程控制寄存器的内容决定。

低电平有效的复位输入端允许PCA9548A从某个下游I²C总线停滞于低电平状态的情形中恢复过来。和内部上电复位功能一样，将RESET引脚拉至低电平也会将I²C总线状态机复位，并导致所有通道均处于未选定状态。

这些开关的传输门构造使得V_DD引脚可用于限制PCA9548A传递的最大高压。这允许在各对上使用不同的总线电压，在没有任何额外保护的情况下使1.8V、2.5V或3.3V部件能够与5V部件进行通信。外部上拉电阻将总线上拉至每个通道所需的电压电平。所有I/O引脚均可容许6V电压。

查看产品图片

数据手册

应用笔记

产品详情

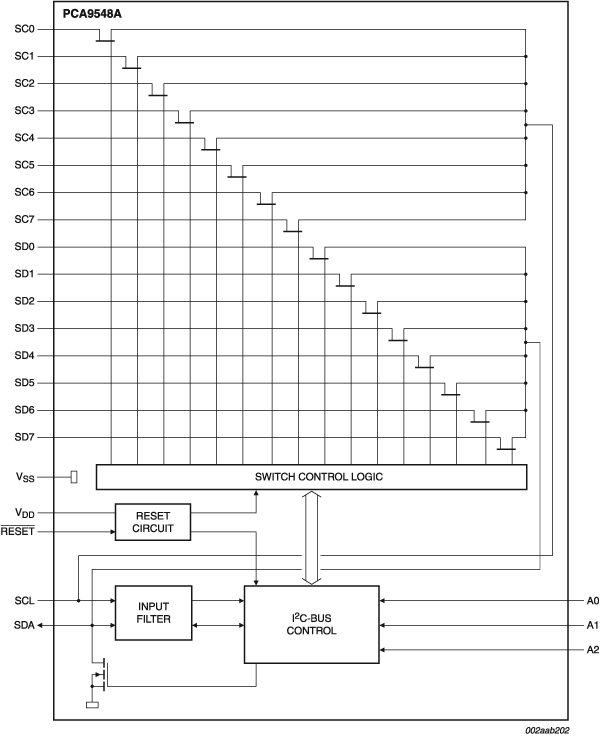

框图

选择框图:

PCA9548A
PCA9548ABS, PCA9548AD, PCA9548APW

PCA9548ABS, PCA9548AD, PCA9548APW

获取框图PDF

特性

主要特性

八选一双向转换开关
I²C总线接口逻辑；兼容SMBus标准
低电平有效的复位输入
3个地址引脚，允许多达8个器件连接至I²C总线
通过I²C总线以任意组合进行通道选择
在所有开关通道均不选定的情况下上电
低导通电阻开关
允许在1.8V、2.5V、3.3V和5V总线之间进行电压电平转换
上电时无脉冲干扰
支持热插入
低待机电流
工作电源电压范围：2.3V至5.5V
容许6V输入
时钟频率：0Hz至400kHz
ESD保护：按JESD22-A114超过2000V HBM，按JESD22-C101超过1000V CDM
根据JEDEC标准JESD78完成超过100mA的闭锁测试

封装方式

SO24、TSSOP24和HVQFN24

产品计划

产品长期供货计划

参与此计划的产品可保证至少10年的供货。此计划下专为汽车、电信和医疗领域而开发的产品可保证15年的供货。

了解详情

购买/参数

部件展开描述	状态	预算报价（不含税）	Interrupt	Operating Temperature (°C)	Reset input pin	Operating voltage (VDC)	Inputs	Outputs	No of Addresses	I2C-bus (kHz)
PCA9548ABS 数据手册	正常供应	1K @ CNY4.95 - 1K @ CNY5.17	yes	-40~85	yes	2.3~5.5	1	8	8	400
PCA9548AD 数据手册	正常供应	1K @ CNY4.95	yes	-40~85	yes	2.3~5.5	1	8	8	400
PCA9548APW 数据手册	正常供应	1K @ CNY3.52	yes	-40~85	yes	2.3~5.5	1	8	8	400
