3通道多点超快速模式差分I²C总线缓冲器，带热插拔逻辑
PCA9616是一款超快速模式(Fm+) SMBus/I²C总线缓冲器，它可在电噪声环境下，使用对SMBus/I²C总线协议层透明的差分SMBus/I²C总线(dI²C)物理层，来延伸标准单端SMBus/I²C总线。它包括三个单端至差分驱动器通道，用于SCL（串行时钟）、SDA（串行数据）和用于INT或其他信号的第三个通道。
备注：如果未使用第三个通道，不应将INT针脚（TSSOP16封装中的针脚7）断开或“浮空”（由于系统噪声进入高阻抗节点，它可能生成错误的总线信号）。将其连接至VSS。
通过使用相同dI²C总线缓冲器之间的差分传输线路，可消除电噪声和共模偏移，当信号线路必须穿过不同的电压域、与恶劣信号捆绑或在电噪声源（如高能电源和电机）附近运行时，将会产生电噪声和共模偏移。
SMBus/I²C总线在目前被构想用作简单的低速数字链路，它通常在单个PCB上或具有公共接地连接的相邻PCB之间使用。需要精心设计要求延长总线长度或运行长电缆的应用，以保持噪声容限和抑制干扰。
dI²C总线缓冲器经过专门设计，可解决这些问题并且非常适合严格的高噪声环境和/或较长电缆应用，允许实施多个从机，并且可在高达1 MHz时钟速率的总线速度下运行。可将电缆延长到至少三米(3 m)，而更长的电缆也可在更低的时钟速度下运行。dI²C总线缓冲器与现有SMBus/I²C总线器件兼容，并且可驱动位于单端的标准、快速模式和超快速模式器件。
系统将自动调节信号方向，无需进行外部控制。为了防止总线闩锁，作为总线缓冲器的标准SMBus/I²C总线端，PCA9616会实施静态偏移，将它们连接到可能无法使用静态偏移的其他SMBus/I²C总线缓冲器时，请务必小心操作。

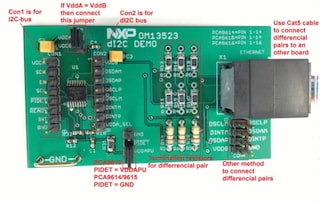

此器件是普通双线单端有线OR SMBus/I²C总线与4线dI²C总线之间的桥接器。
其他电路允许将PCA9616用于“热插拔”应用，在这些应用中，系统始终处于打开状态，但要求在不干扰现有信号的情况下插入或取出模块或卡片。
PCA9616提供两个电源电压，即VDD(A)和VDD(B)。作为卡片侧电源，VDD(A)仅用作基准电压，其范围为0.8 V至5.5 V。作为线路侧电源，VDD(B)用作电路的主要电源，其范围为3.0 V至5.5 V。
产品详情

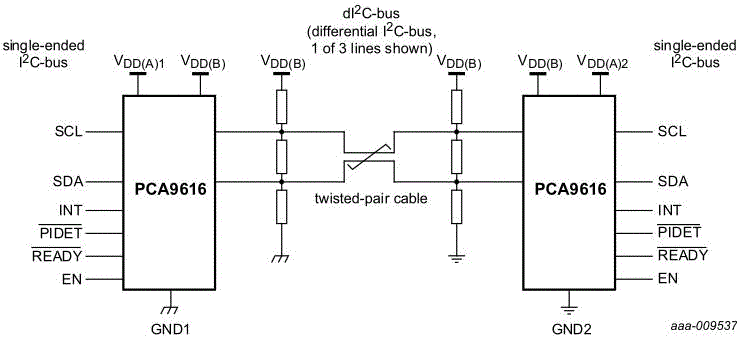

框图
Features
System Features
- 新型dI²C总线缓冲器提高了抵御系统噪音的能力，且接地偏移最多为电源电压的1⁄2
- 热插拔（允许在不中断总线数据的情况下插入或移除模块或卡）
- READY信号（PCA9616输出）表示器件已经做好冷启动准备
- EN信号（PCA9616输入）控制PCA9616热插拔序列
- 连接之前，总线空闲检测（PCA9616内部功能）会等待总线空闲条件
- 至Fm+单端缓冲器的3通道dI²C（差分I²C总线）的工作频率最高为1 MHz，且30 mA SDA/SCL > 2.2 V，或3 mA SDA/SCL < 2.4 V
- 1 MHz时，兼容I²C总线标准/快速模式和超快速模式
- 有效高电平（内部上拉电阻）使能可禁用器件至高阻抗状态
- 卡侧单端I²C总线电压最高540 pF时大于2.2 V，最高为400 pF时小于2.4 V
-
电缆侧差分I²C总线支持多点总线：
- 最大电缆长度：3 m（约10英尺）（比低频时长）
- dI²C输出：1.5 V差分输出（标称端子）
- 差分线路阻抗（用户定义）：建议100 Ω标称阻抗
- 接收输入灵敏度：±200 mV
- 迟滞：±30 mV（典型值）
- 输入阻抗：高阻抗（典型值为200 kΩ）
- 接收输入电压范围：−0.5 V至+5.5 V
- 免锁存操作
- 支持通过dI²C总线缓冲器进行仲裁和时钟延伸
- 断电和上电高阻抗I²C总线针脚
- 工作电压(VDD(A))范围：0.8 V至5.5 V，单端侧容差为5.5 V
- 差分I²C总线工作电压(VDD(B))范围：3.0 V至5.5 V，容差5.5 V。最佳工作电压为5 V
- ESD保护超过2000 V HBM（根据JESD22-A114）和1000 V CDM（根据JESD22-C101）
- 闩锁效应测试＞100 mA（JESD78标准）
- 可采用封装：TSSOP16
部件编号包含： PCA9616PW.
