可热插拔的I2C总线和SMBus总线缓冲器

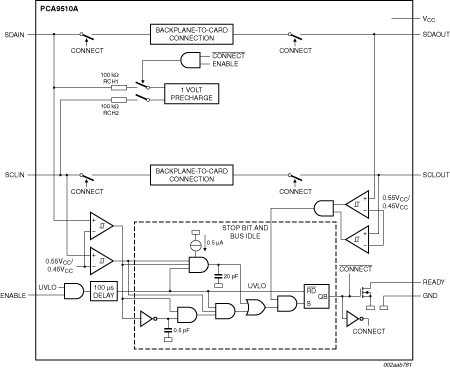

PCA9510A是一款热交换I²C总线和SMBus缓冲器，允许将I/O卡插入带电背板中而不会损坏数据和时钟总线。控制电路会防止背板连接到卡上，直至背板上出现停止命令或总线闲置且卡上没有总线冲突。当连接建立时，PCA9510A提供双向缓冲，保持背板和卡电容隔离。
同一系统中存在多个器件时，PCA9510A没有用于防止干扰的上升时间加速器电路。PCA9510A采用数字使能输入引脚（在输入高电平时启用器件并在输入低电平时强制器件进入低电流模式）和开漏就绪输出引脚（指示背板和卡侧是（高电平）否(低电平)连接在一起）。
插入过程中，PCA9510A的SDAIN和SCLIN引脚（仅输入）预充电至1 V，以最大程度减少芯片寄生电容充电所需的电流。
备注：PCA9510A/11A/12A/13A/14A I/O驱动器的动态偏移设计允许其串联或并联连接另一PCA9510A/11A/12A/13A/14A器件以及连接PCA9517的A侧。PCA9510A/11A/12A/13A/14A无法连接至PCA9515/15A/16/16A/18、PCA9517 B侧或P82B96 Sx/y侧上使用的静态偏移I/O。
TSSOP8
产品详情
特征
系统特性
- SDA和SCL线路的双向缓冲器会增加扇出并防止在多点背板系统中进行带电板卡插入和拔出时发生SDA和SCL恶化。
- 兼容标准模式I²C总线、快速模式I²C总线和SMBus等标准
- 高电平有效的使能输入
- 高电平有效的READY开漏输出
- VCC = 0 V时SDAn和SCLn引脚为高阻抗
- SDAIN和SCLIN输入上有1 V预充电
- 支持时钟展宽以及多主器件仲裁和同步
- 工作电源电压范围：2.7 V至5.5 V
- 5 V耐受I/O
- 0 Hz至400 kHz时钟频率
- ESD保护：按JESD22-A114超过2000 V HBM，按JESD22-A115超过200 V MM，按JESD22-C101超过1000 V CDM
- 已按照JEDEC标准JESD78完成闭锁测试，超过100 mA
- 提供封装：SO8、TSSOP8 (MSOP8)
