I²C总线转发器
I²C总线转发器
PCA9515A是一款CMOS集成电路，主要用于I²C总线和SMBus系统应用。

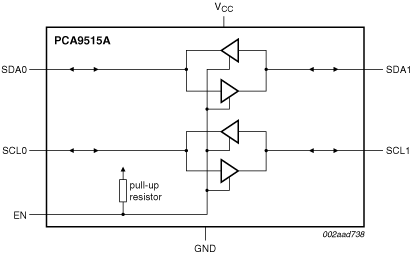

在保留I²C总线系统所有工作模式和功能的同时，它允许通过缓冲数据(SDA)和时钟(SCL)线路以允许扩展I²C总线，从而可使用两条400 pF的总线。
400 pF的I²C总线电容极限会限制器件数和总线长度。使用PCA9515A能使系统设计师将总线隔离成两半，因此能有更多的器件或更长的长度。它还可用于运行两条总线，一条为5 V而另一条为3.3 V或400 kHz和100 kHz总线，当另一条总线需要400 kHz操作时会隔离100 kHz总线。
无法串联 两个或多个PCA9515A 。PCA9515A的设计不允许此配置。由于没有方向引脚，所以使用稍有不同的“合法”低电压以避免输入和输出之间的锁定状况。PCA9515A的输入上应用的“常规低电平”会以稍高的值作为“缓冲低电平”传输。当此“缓冲低电平”应用至串联的另一PCA9515A、PCA9516A或PCA9518/A时，第二个PCA9515A、PCA9516A或PCA9518/A不会将其识别为“常规低电平”且不会再次将其作为“缓冲低电平”传输。PCA9510/A、PCA9511/A、PCA9512/A、PCA9513/A、PCA9514/A无法与PCA9515A、PCA9516A或PCA9518/A串联使用，但可与其自身串联使用，因为其使用切换而非静态偏移以避免锁定状况。
每个内部缓冲器的输出下拉设为大约0.5 V，而每个内部缓冲器的输入阈值设为比输出为内部驱动LOW时的低大约0.07 V。这能防止发生锁定状况。
产品详情
特征
- 2通道、双向缓冲器
- 兼容I²C总线和SMBus
- 高电平有效的转发器使能输入
- 开漏输入/输出
- 无锁定操作
- 支持横跨转发器的仲裁和时钟展宽
- 适应标准模式和快速模式I²C总线器件以及多主器件
- 断电高阻抗I²C总线引脚
- 2.3 V至3.6 V的工作电源电压范围
- 5.5 V耐受I²C总线和使能引脚
- 0 Hz至400 kHz的时钟频率（最大系统工作频率可能因转发器添加的延迟而小于400 kHz）
- ESD保护：按JESD22-A114超过2000 V HBM，按JESD22-C101超过1000 V CDM
- 已按照JEDEC标准JESD78完成闭锁测试，超过100 mA
- 提供封装：SO8、TSSOP8 (MSOP8)、HWSON8
部件编号包含： PCA9515AD, PCA9515ADP.
