FlexRay™节点收发器 - Clamp 30

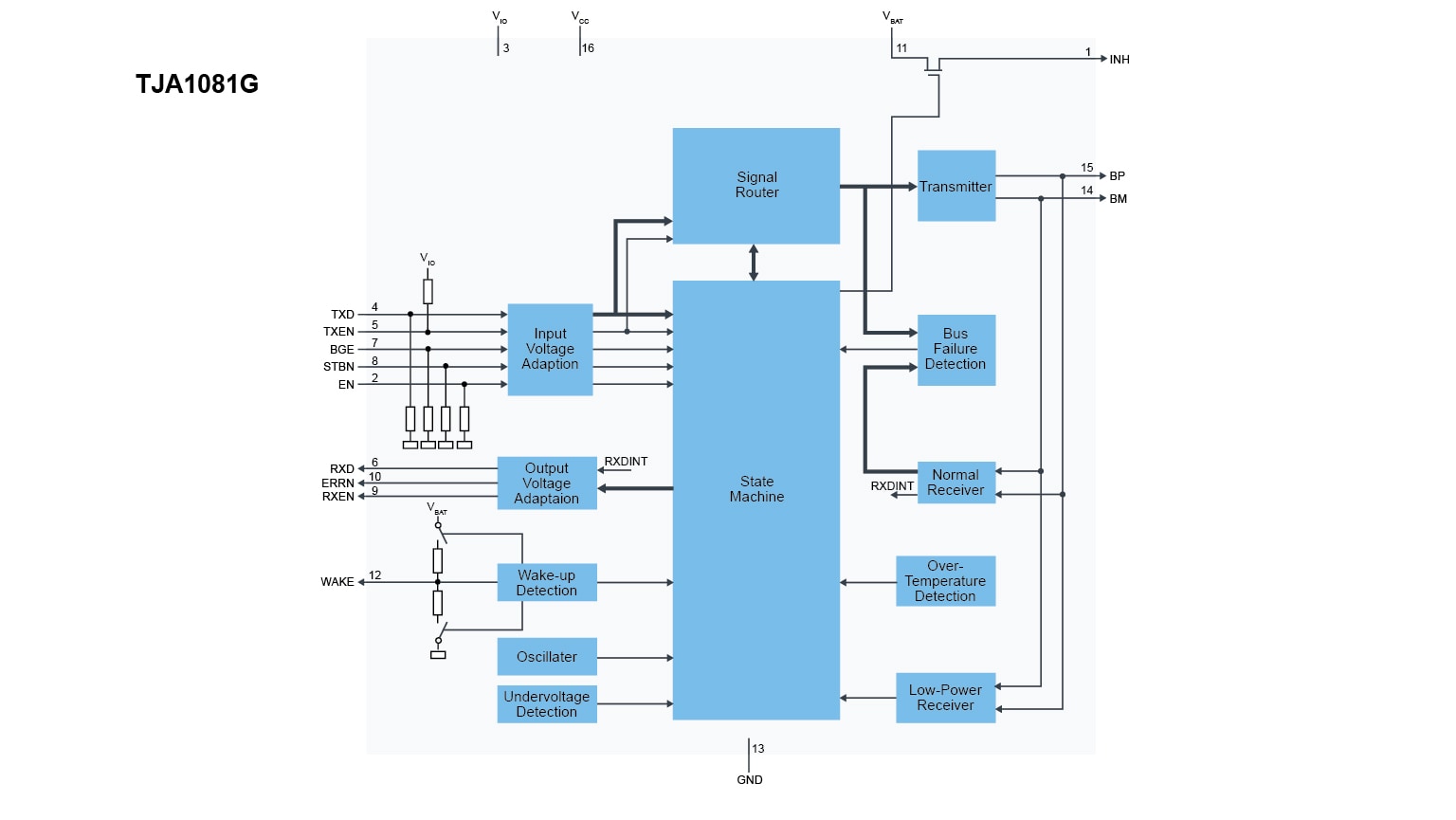

TJA1081G FlexRay™节点收发器符合FlexRay电气物理层规范ISO 17458-4:2013。TJA1081G是一个Clamp 30收发器，适用于永久连接到汽车电池的应用。它主要用于2.5 Mbit/s和10 Mbit/s之间的通信总线，并在FlexRay网络中协议控制器和物理总线之间提供高级接口。
- 为永久连接到电池的电子控制单元(ECU)应用提供优化的解决方案。
- 为网络提供差分发送功能，为FlexRay控制器提供差分接收功能。它提供了极佳的电磁兼容性(EMC)性能以及高静电放电(ESD)保护。
产品详情
特征
适用于时间触发的通信系统
- 符合ISO 17458-4:2013标准(参见参考2)
- 符合AEC-Q100标准的汽车电子产品
- 2.5 Mbit/s至10 Mbit/s的数据传送速率
- 当差分输入电压为400 mV时，支持60 ns的最小位时间
- 电磁辐射(EME)极低，以支持非屏蔽电缆，满足最新的行业标准
- 差分接收器具有大范围共模，实现了卓越的电磁抗扰性(EMI)，满足最新的行业标准
- I/O电平自动适应主机控制器的供电电压VIO
- 可在14 V、24 V和48 V供电系统中使用
- 即时发送器关断接口（BGE引脚）
低功耗管理
- 待机模式下极低的电流消耗
- 通过总线线路上的唤醒模式或专用FlexRay数据帧进行远程唤醒
诊断和健壮性
- VCC和VIO的增强电源电压监视
- 两种错误诊断模式：
- 通过串行外设接口(SPI)进行状态寄存器读取
- 通过引脚ERRN进行简易错误指示
- 过热检测
- 总线线路上的短路检测
- 上电标志
- 针脚TXEN和BGE的钳位诊断
- 按照IEC61000-4-2对总线针脚提供抗±6 kV ESD脉冲保护，根据HBM提供抗±8 kV ESD脉冲保护
- 在汽车电子环境中对总线针脚提供抗瞬态保护（符合ISO 7637 class C）
- 总线引脚对电池电压（14 V、24 V和48 V）和接地具有短路保护
- 引脚BP或BM和任何其他引脚之间的最大差分电压为±60 V
- 当收发器未通电时总线线路保持被动
- 当收发器未通电时，没有从数字输入针脚至VIO或VCC的反向电流
符合FlexRay电气物理层规范V3.0.1的功能类别
- 总线驱动器 - 总线监控接口
- 总线驱动器 - 逻辑电平适应
- 总线驱动器 - 远程唤醒
