FlexRay active star coupler[TJA1085]
收到完整的详细信息。 请参阅 eCad 文件中的产品足迹等。
FlexRay有源星型耦合器——4个分支
在新设计中推荐使用TJA1085G，因为TJA1085HN无法保证恩智浦产品长期供货计划承诺的生产连续性。

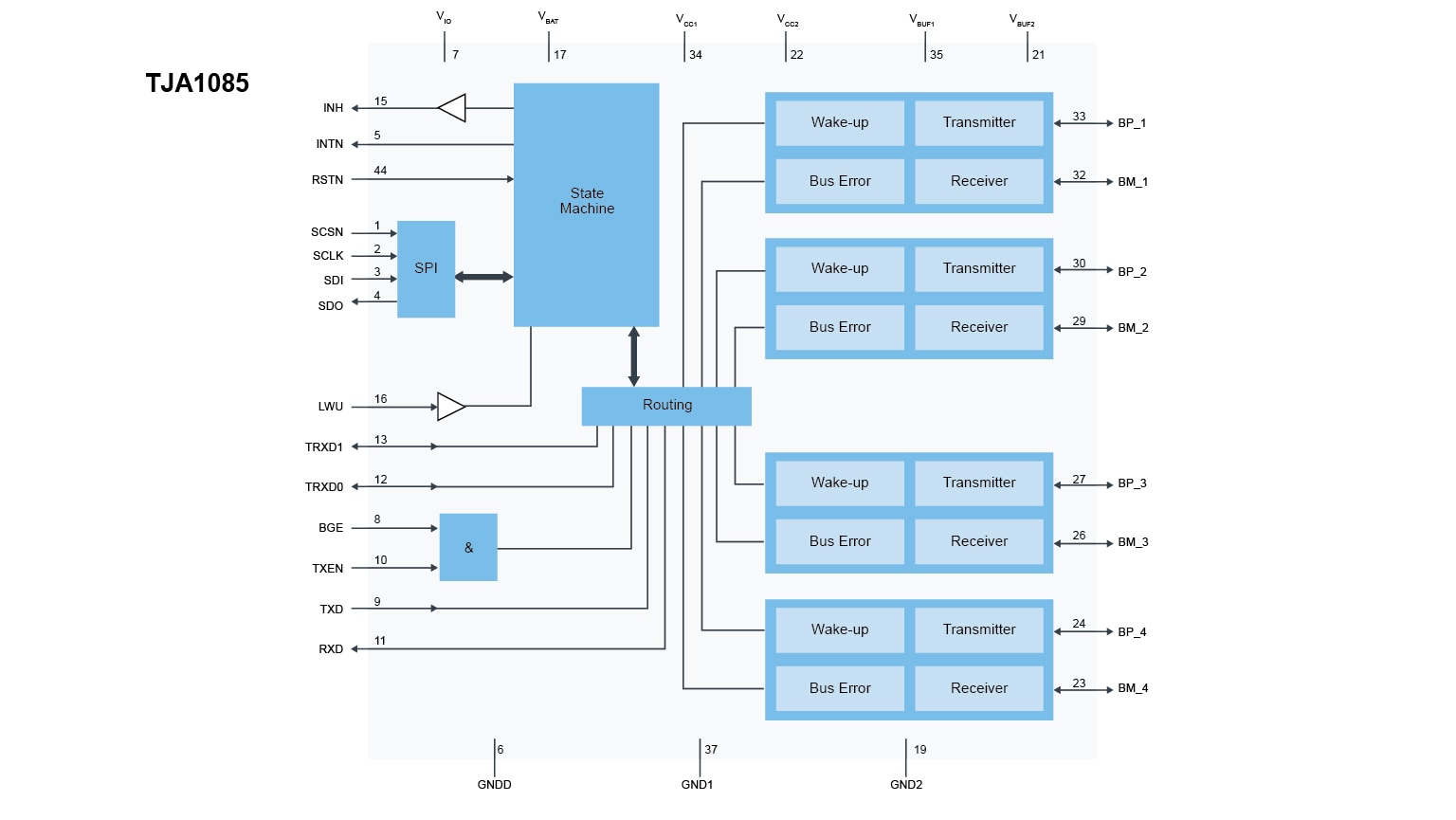

TJA1085是FlexRay有源星型耦合器，最多可连接FlexRay网络的4个分支。TJA1085符合FlexRay电气物理层规范V3.0.1/ISO17458-4
多个TJA1085设备可通过其TRXD0/1接口进行连接，以增加网络中的分支数。专用通信控制器(CC)接口允许集成到ECU。TJA1085提供总线唤醒功能以及电池电源和稳压器控制功能，支持低功耗管理。TJA1085符合针对EMC/ESD性能的行业标准，提供增强型总线错误检测、低功耗和出色的非对称延迟性能。
TJA1085还符合日本汽车行业规定的JASPAR要求。
产品详情
特性
基本信息
- 满足JASPAR要求
- 符合AEC-Q100标准的汽车电子产品
- 2.5Mbit/s至10Mbit/s的数据传输速率
- 当差分电压为400mV时，支持60ns的最小位时间
- 适合电池供电ECU的低功耗管理
- AS_Sleep模式下的电流消耗极低
- 无引脚HVQFN44封装，具有更强的自动光学检测(AOI)能力
功能
- 支持独立于主机的自主有源星型运行，确保即使在主机出现故障或关闭时，TJA1085仍保持活动状态
- 分支可独立配置
- 通过TRXD0/1内部星型接口扩展分支
- 高达2Mbit/s用于主机通信的16位双向SPI接口
- 分支状态的完全主机控制
- 增强唤醒功能：
- 通过唤醒模式和专用FlexRay数据帧实现远程唤醒
- 通过LWU引脚实现本地唤醒
- 唤醒源识别
- 每个分支都可配置
- 在VIO、VCC、VBUF 和VBAT上提供增强的电源电压监测
- I/O电平自动适应主机控制器的供电电压VIO
- 可在14V、24V和48V供电系统中使用
- 增强了总线误差检测能力——检测总线的短路情况
- 即时发送器关断接口（BGE引脚）
- 选择性分支关断（局部联网）
稳定可靠
- 按照HBM对总线引脚提供抗±8kV ESD脉冲保护，按照IEC61000-4-2提供抗±6kV ESD脉冲保护
- 按照CDM对所有引脚提供抗±1000V ESD保护
- 按照MM对所有引脚提供抗±200V ESD保护
- 当TJA1085未通电时，没有从数字输入引脚至VIO或VCC的反向电流
- 总线引脚对电池电压（14V、24V或48V）和接地提供短路保护
- 过热检测和保护
- 在汽车电子环境中对总线引脚提供抗瞬变保护（符合ISO7637 C类）
有源星型功能类别
- 有源星型——通信控制器接口
- 有源星型——总线监护接口
- 有源星型——稳压器控制
- 有源星型——逻辑电平适应
- 有源星型——主机接口
- 有源星型——总线驱动器加压幅度发送器
