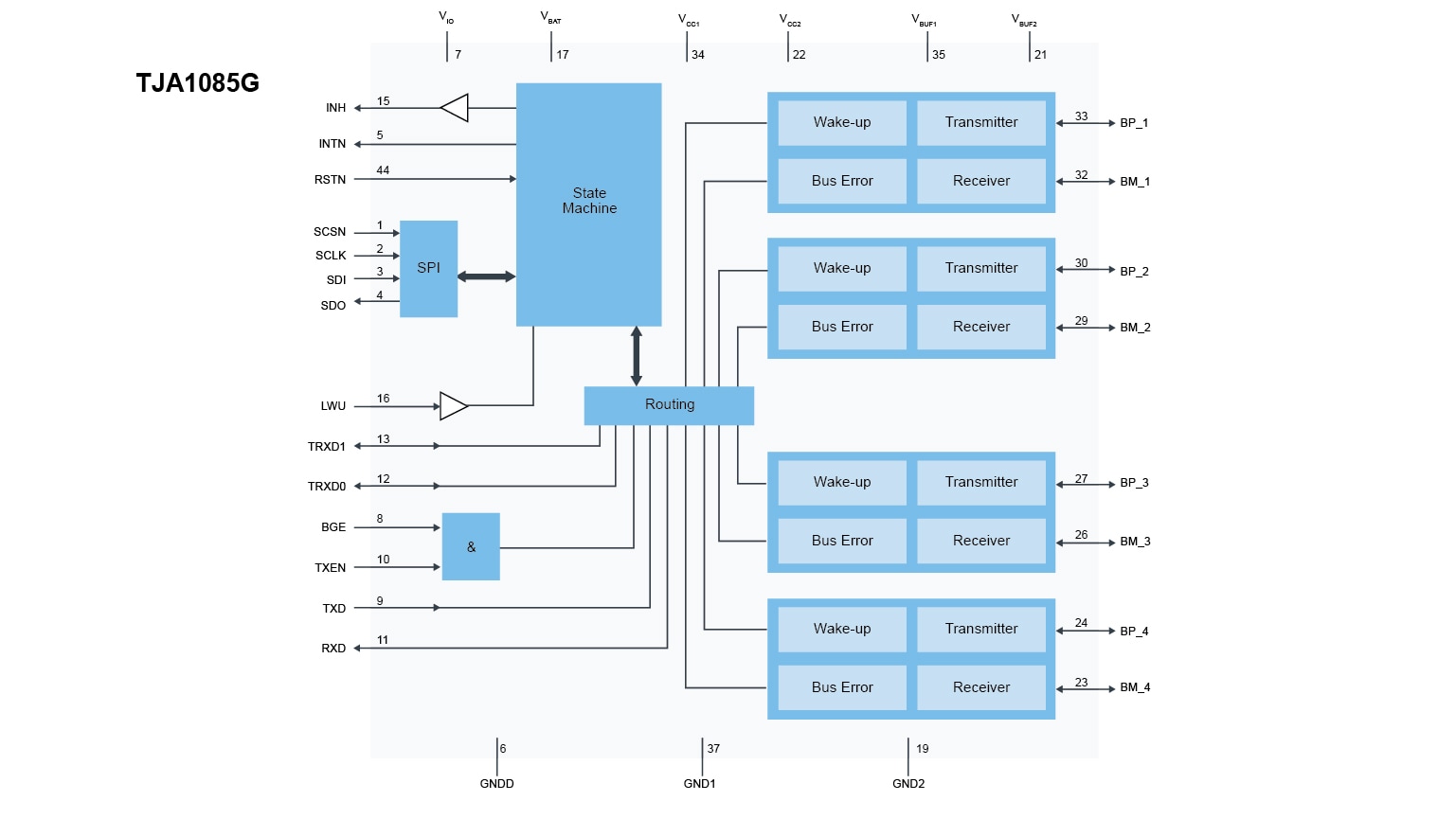

FlexRay有源星形耦合器 – 4个分支
TJA1085G是FlexRay有源星形耦合器，可连接FlexRay网络的4个分支。TJA1085G符合FlexRay电气物理层规范V3.0.1/ISO17458-4
多个TJA1085G设备可以通过其TRXD0/1接口进行连接，以增加网络中的分支数。专用通信控制器(CC)接口可以集成到ECU。TJA1085G提供总线唤醒功能以及电池供电和稳压器控制功能，支持低功耗管理。TJA1085G符合针对EMC/ESD性能的行业标准，提供增强型总线错误检测、低功耗和无与伦比的非对称延迟性能。
产品详情
功能
通用特性
- 符合FlexRay电气物理层规范V3.0.1/ISO17458-4
- 符合AEC-Q100标准的汽车电子产品
- 2.5 Mbit/s至10 Mbit/s的数据传输速率
- 当差分电压为400 mV时，支持60 ns的最小位时间
- 适合电池供电ECU的低功耗管理
- AS_Sleep模式下的电流消耗极低
- 无引脚HVQFN44封装，具有更强的自动光学检测(AOI)能力
功能
- 支持独立于主机的自主有源星形运行，确保即使在主机出现故障或关闭时，TJA1085G仍保持活动状态
- 分支可独立配置
- 通过TRXD0/1内部星形接口扩展分支
- 高达2 Mbit/s用于主机通信的16位双向SPI接口
- 分支状态的完全主机控制
- 增强唤醒功能：
- 通过唤醒模式和专用FlexRay数据帧实现远程唤醒
- 通过LWU引脚实现本地唤醒
- 唤醒源识别
- 每个分支都可配置
- VIO、VCC、VBUF和VBAT上的电源电压监测
- I/O电平自动适应主机控制器的供电电压VIO
- 可在14 V、24 V和48 V供电系统中使用
- 增强了总线错误检测能力 - 检测总线的短路情况
- 即时发送器关断接口(BGE引脚)
- 选择性分支关断(局部联网)
抗打击能力
- 按照HBM对总线引脚提供抗±8 kV ESD脉冲保护，按照IEC61000-4-2提供抗±6 kV ESD脉冲保护
- 按照CDM对所有引脚提供抗±1000 V ESD保护
- 按照MM对所有引脚提供抗±200 V ESD保护
- 当TJA1085G未通电时，就没有从数字引脚输入至VIO或VCC的反向电流
- 总线引脚对电池电压(14 V、24 V或48 V)和接地提供短路保护
- 过热检测和保护
- 在汽车电子环境中对总线引脚提供抗瞬态保护(符合ISO 7637 C类)
有源星形功能类别
- 有源星形 - 通信控制器接口
- 有源星形 - 总线监控接口
- 有源星形 - 稳压器控制
- 有源星形 - 逻辑电平适应
- 有源星形 - 主机接口
- 有源星形 - 总线驱动器加压幅度发送器
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，确保为您的嵌入式设计提供稳定的产品供应。TJA1085GHN/0Z包含在15年产品长期供货计划中。
