i.MX 7Dual应用处理器_双Arm® Cortex®-A7, Cortex-M4

点击播放视频

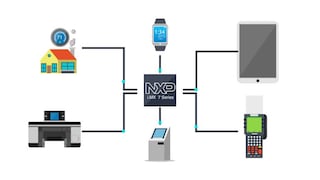

i.MX7Dual 系列处理器代表了我们在低功耗高性能处理方面的最新成果，同时该系列处理器具有高度的功能集成度。这些处理器针对的是不断增长的互连设备市场。i.MX 7Dual 系列处理器配备我们先进的 Arm^® Cortex^®-A7 内核，运行速度高达 1.2 GHz，还配有 Arm Cortex-M4 内核。i.MX 7Dual 系列支持多种存储器类型，包括 16/32 位 DDR3L/LPDDR2/LPDDR3-1066、Quad SPI 存储器、NAND、eMMC 和 NOR。通过 AVB、PCIe 和 USB 支持包括千兆以太网在内的 7 种高速连接。提供并行和串行显示器和摄像头接口，支持直接连接电泳显示屏 (EPD)。

数据手册

参考手册

产品详情

框图

i.MX 7Dual Processors Block Diagram

i.MX 7Dual Applications Processor Block Diagram

获取框图PDF

特征

异构多核处理架构，Cortex-A7 和 Cortex-M4 双配置
外部存储器支持：DDR3/DDR3L/LPDDR2/LPDDR3
闪存支持：NAND（60 位 ECC），管理型 NAND (eMMC，ESD)
电泳显示器 (EPD) 控制器
双千兆 ETH 控制器，支持 AVB
并行 RGB 和 MIPI DSI 显示器接口
并行和 MIPI CSI 摄像头接口
256KB SRAM
Quad SPI
通信端口 (I2C、SAI、UART、SPI、SDIO、USB、PCIe)

i.MX 7Dual SABRE 开发板

恩智浦推出基 i.MX7Dual应用处理器的SABRE板，该板配备 Arm Cortex-A7 和 Cortex-M4 内核，增强了安全性并优化了功耗。

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

文档

快速参考恩智浦文档类别.

1-5 / 26 文件

支持信息
L4.1.15_2.0.0_LINUX_DOCS亮点

GZ版本 L4.1.15_2.0.0Jan 18, 20178.8 MBL4.1.15_2.0.0-LINUX-DOCSEnglish

请登录
数据手册
i.MX 7Dual Family of Applications Processors Datasheet

PDF版本 7Sep 18, 20233.0 MBIMX7DCECEnglish, 日本語
参考手册
i.MX 7Dual Applications Processor Reference Manual

PDF版本 1Jan 22, 201834.5 MBIMX7DRMEnglish

请登录
参考手册
Security Reference Manual for i.MX 7Dual and 7Solo Applications Processors

PDF版本 0Apr 1, 20177.7 MBIMX7DSSRMEnglish

请登录
应用笔记
Secure Debug in i.MX 6/7/8M Family of Applications Processors

HTML | PDF版本 3.0Oct 14, 2024566.5 KBAN4686English

请登录
应用笔记
Loading Code on Cortex-M from U-Boot/Linux for the i.MX Asymmetric Multi-Processing Application Processors

HTML | PDF版本 3Oct 7, 2024579.9 KBAN5317English
应用笔记
Demo Application to Generate Red/Black Blobs Using CAAM and Encrypt/Decrypt Data

PDF版本 2Mar 8, 2024174.6 KBAN12554English

请登录
应用笔记
i.MX 8MP和i.MX 93处理器的以太网控制器配置第1

PDF版本 1Jan 10, 2024404.5 KBAN14149中文, English

请登录
应用笔记
i.MX ROMs Log Events

PDF版本 1Sep 21, 2023162.1 KBAN12853English

请登录
应用笔记
i.MX 的生产保护功能

PDF版本 1May 10, 2022791.3 KBAN13222中文, English

请登录
应用笔记
i.MX Encrypted Storage Using CAAM Secure Keys

PDF版本 2Feb 9, 2021209.6 KBAN12714English

请登录
应用笔记
Secure Over-the-Air Prototype for Linux Using CAAM and Mender

PDF版本 1Nov 18, 20202.3 MBAN12900English

请登录
应用笔记
HABv4 RVT Guidelines and Recommendations

PDF版本 1Jun 30, 2020145.7 KBAN12263English

请登录
应用笔记
i.MX Secure Boot on HABv4 Supported Devices

PDF版本 4Jun 11, 2020665.2 KBAN4581English

请登录
应用笔记
Strengthening Public Key Cryptography using CAAM Secure Key

PDF版本 0Jun 8, 2020198.8 KBAN12838English

请登录
应用笔记
Tampering Application for i.MX7Dsabresd

PDF版本 1Feb 25, 20201.1 MBAN12210English

请登录
应用笔记
AN12632: Enhanced OpenSSL on i.MX 8M and i.MX 8MM – Application Note

PDF版本 0Jan 31, 2020278.7 KBAN12632English

请登录
应用笔记
i.MX 7DS Power Consumption Measurement

PDF版本 1Jun 10, 20191.0 MBAN5383English
应用笔记
Encrypted Boot on HABv4 and CAAM Enabled Devices

PDF版本 0Nov 11, 2018811.5 KBAN12056English

请登录
应用笔记
i.MX7 Dual/Solo Product Lifetime Usage

PDF版本 1May 11, 2017453.2 KBAN5334English
应用笔记
i.MX7 SABRE SD Board—Running the Core at 1.2 GHz

PDF版本 0Apr 24, 2017532.3 KBAN11957English
用户指南
Hardware Development Guide for i.MX7Dual and 7Solo Applications Processors

PDF版本 1Jul 10, 20172.0 MBIMX7DSHDGEnglish

请登录
用户指南
PCIe® Certification Guide for i.MX 7Dual

PDF版本 0Feb 21, 20172.3 MBPCIECGFIMX7DUGEnglish
勘误表
Mask Set Errata for Mask 2N09P

PDF版本 1.1Apr 4, 2023148.4 KBIMX7DS_2N09PEnglish

请登录
勘误表
Mask Set Errata for Mask 3N09P

PDF版本 1.2Apr 4, 2023151.8 KBIMX7DS_3N09PEnglish
简介
i.MX 7Solo, i.MX 7Dual Fact Sheet

PDF版本 1Mar 4, 2020310.8 KBIMX7SOLODUALFSEnglish

展开

设计资源

设计文件

快速参考恩智浦设计文件类型.

5 设计文件

收到完整的详细信息。 请参阅产品足迹及更多信息电子CAD文件.

模型
BSDL file for i.MX 7D

ZIP版本 2May 17, 2024 00:00:0015.3 KBIMX7D_BSDL

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
模型
IMX7D-IBIS Model

ZIP版本 20161010Jan 11, 2017 00:00:0017147 KBIMX7D_IBIS

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
模型
IMX7-IBIS Model

ZIP版本 20161010Jan 11, 2017 00:00:0017146 KBIMX7_IBIS

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
Design files for i.MX 7Dual

ZIP版本 DMay 6, 2016 00:00:005.8 MBiMX7D-SABRE-DESIGNFILES

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
Design files, including hardware schematics, Gerbers, and OrCAD files for i.MX 7Dual

ZIP版本 DMay 6, 2016 00:00:001.7 MBiMX7D-EVK-BRD-DESIGNFILES

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

硬件

快速参考恩智浦板类型.

1-5 / 7 硬件

评估板和开发板
面向智能设备，基于i.MX 7Dual应用处理器的SABRE电路板亮点

MCIMX7SABRE
仿真器、探测器、编程器
Universal Multilink开发接口

UMultilink
仿真器、探测器、编程器
PEmicro Cyclone编程器

CYCLONE
其他可用硬件. 查看我们的精选合作伙伴解决方案.
仿真器、探测器、编程器
PEmicro Cyclone FX编程器

CYCLONE-FX
仿真器、探测器、编程器
Universal Multilink FX高速开发接口

U-MULTILINK-FX
评估板和开发板
Creoir Far-Field Voice Solution

CREOIR-VOICE-SOLUTION
评估板和开发板
MPC560x校准、调试和接口板

MPC560xBOARDS

展开

1-5 / 24 硬件

嵌入式板解决方案
VAR-SOM-MX7 System on Module

highly flexible SoM based on i.MX7 1GHz Dual core ARM Cortex-A7 alongside real-time 200MHz ARM Cortex-M4 co-processor, with a variety of interfaces and connectivity optio...

By Variscite Platinum 合作伙伴
嵌入式板解决方案
TQMa7x

Security-oriented Dual Cortex A7 module based on i.MX7 with integrated Cortex M4 and smart card interface.

By TQ-Systems GmbH Platinum 合作伙伴
嵌入式板解决方案
iMX7 Dual uCOM Board

The EA iMX7 Dual uCOM Board provides a quick and easy solution for implementing a high-performance ARM dual-core Cortex-A7/M4 based design. The board supports heterogeneo...

By Embedded Artists AB Gold 合作伙伴
嵌入式板解决方案
iMX7 Dual COM Board

The EA iMX7 Dual COM Board provides a quick and easy solution for implementing a high-performance ARM Cortex-A7 based design. The board supports heterogeneous multi-core ...

By Embedded Artists AB Gold 合作伙伴
嵌入式板解决方案
SBC-IOT-iMX7

SBC-IOT-iMX7 is a miniature i.MX7 Internet-of-Things Single Board Computer designed for custom networking and industrial control and monitoring applications.

By CompuLab Gold 合作伙伴
嵌入式板解决方案
Colibri iMX7D

SODIMM sized module with peak frequency 1GHz and 1 GB RAM. Key benefits include advanced security, efficient performance, and heterogeneous processing.

By Toradex® Platinum 合作伙伴
嵌入式板解决方案
PICO-IMX7

The PICO-IMX7 SoM, based on the NXP i.MX7 multi-market applications processor, is designed to enable secure and portable applications within the Internet of Things.

By TechNexion Ltd Gold 合作伙伴
嵌入式板解决方案
Armadillo-IoT Gateway G3L

IoT gateway with LTE communication module. It has LAN/USB/RS485 interfaces. By simply writing applications on Linux, it can be commercialized without hardware developmen...

By Atmark Techno, Inc. Gold 合作伙伴
嵌入式板解决方案
IOT-GATE-iMX7

IOT-GATE-iMX7 is a miniature i.MX7 Internet-of-Things Gateway designed for custom gateway/router and industrial control and monitoring applications.

By CompuLab Gold 合作伙伴
嵌入式板解决方案
Armadillo-IoT Gateway G3

IoT gateway with flexible expansion interfaces by Add-on modules that have any functions such as RS232C/422/485, 920MHz band wireless communication, etc.

By Atmark Techno, Inc. Gold 合作伙伴
嵌入式板解决方案
Armadillo-X1

Single board computer with i.MX 7Dual with flexible expansion interfaces by Add-on modules that have any functions such as RS232C/422/485, 920MHz band wireless communicat...

By Atmark Techno, Inc. Gold 合作伙伴
模块
TEVS-AR0145

1MP Global Shutter AR0145 1 MP Monochrome MIPI-CSI2 Camera Sensor with multiple ISP pre-tuned lens options.

By TechNexion Ltd Gold 合作伙伴
模块
TEVS-AR0234

2MP Global Shutter AR0234 MIPI-CSI2 Camera Sensor with multiple ISP pre-tuned lens options.

By TechNexion Ltd Gold 合作伙伴
模块
MAYA-W2

Compact Wi-Fi 6 + Bluetooth 5.4 + 802.15.4 host-based multiradio modules, secure tri-radio 1/2 antenna pins, U.FL connectors or embedded antenna MAYA-W260, MAYA-W261, MA...

By u-blox AG Gold 合作伙伴
模块
TEVS-AR0144

1MP Global Shutter AR0144 1 MP MIPI-CSI2 Camera Sensor with multiple ISP pre-tuned lens options.

By TechNexion Ltd Gold 合作伙伴
模块
MAYA-W1

Compact Wi-Fi 4 + Bluetooth 5.2 host-based multiradio modules 1 or 2 antenna pins, U.FL connectors, or embedded antenna MAYA-W160-00B, MAYA-W161-00B, MAYA-W166-00B, MAYA-...

By u-blox AG Gold 合作伙伴
模块
TEVS-AR0821

8MP rolling shutter AR0821 MIPI-CSI2 Camera Sensor with multiple ISP pre-tuned lens options.

By TechNexion Ltd Gold 合作伙伴
模块
TEVS-AR0521

5MP rolling shutter AR0521 MIPI-CSI2 Camera Sensor with multiple ISP pre-tuned lens options.

By TechNexion Ltd Gold 合作伙伴
模块
TEVS-AR1335

13MP Rolling Shutter MIPI-CSI2 AR1335 Camera Sensor with multiple ISP pre-tuned lens options.

By TechNexion Ltd Gold 合作伙伴
模块
3SM1007 NXP i.MX7 Solo/Dual ARM Cortex-A7新

3SM1007 is a NXP i.MX7 CPU based. It's a card edge 230 pin form factor. Small dimension (40mmx71mm) is ideal for industrials applications. Low power consumption, avai...

By Elettronica GF s.r.l. Gold 合作伙伴
模块
TEVS-AR0522

5MP rolling shutter with NIR (Near Infrared) enhancement AR0522 MIPI-CSI2 Camera Sensor and multiple ISP pre-tuned lens options.

By TechNexion Ltd Gold 合作伙伴
模块
TEVS-AR0822

8MP rolling shutter with NIR (Near Infrared) enhancement AR0822 MIPI-CSI2 Camera Sensor and multiple ISP pre-tuned lens options.

By TechNexion Ltd Gold 合作伙伴
模块
PIXI-IW416

NXP IW416 Wi-Fi 4 and Bluetooth 5.2 M2. 1216 Module

By TechNexion Ltd Gold 合作伙伴
模块
LILY-W1

Wi-Fi module base on NXP Wi-Fi chip 88W8801

By u-blox AG Gold 合作伙伴
