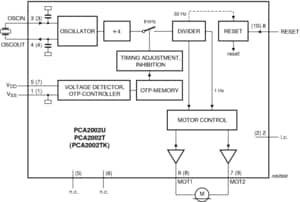

带有可编程输出周期和脉冲宽度的32 kHz表电路
产品详情
特征
- 振幅可调32 kHz石英晶体振荡器，具备极佳的频率稳定性和低漏电流
- 储存在一次性可编程(OTP)存储器中的1 ppm分辨率的电可编程时间校准
- 石英晶体是仅需的外部组件
- 极低的电流消耗；典型为90 nA
- 双极步进电机的输出脉冲
- 五个不同的可编程输出周期（1 s至30 s）
- 可在1 ms和8 ms之间进行输出脉冲宽度编程
- 全波或斩波电机脉冲和脉冲展宽，可选
- 用于进行精确时间设置和保存期期间节节电流的停止功能
- 用于表中机械部件加速测试的测试模式
- 用于类型识别的测试位
Target Applications
- 双极步进电机的驱动电路
- 高抗干扰性电机驱动电路
- 高产量
部件编号包含： PCA2002U.
