带有可编程自适应电机脉冲和脉冲周期的32 kHz表电路

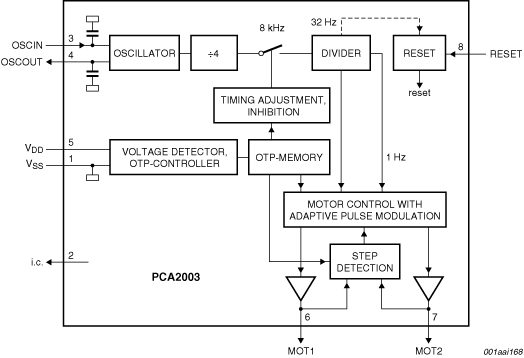

PCA2003是用于电池供电手表的CMOS集成电路，带有32 kHz石英晶体作为定时元件和双极1 Hz步进电机。石英晶体振荡器和分频器经过优化可实现最小功耗。通过可编程数字频率调节实现1 ppm的定时精度。
为获得手表的最小总体功耗，提供自动电机脉冲适应功能。电路仅供应确保正确电机步进所需的最小驱动电流。通过使用可变占空比斩截电机脉冲来更改电机的驱动电流。可对可变占空比的脉冲周期和范围进行编程以适合不同类型的电机。自动脉冲适应方案基于成功电机步进的安全动态监测。
提供RESET引脚（用于停止电机）以实现精确时间设置和手表的加速测试。
产品详情
特征
- 振幅调节式32 kHz石英晶体振荡器，具备极佳的频率稳定性和高耐漏电性
- 分辨率为1 ppm的可编程时间校准,储存在(OTP)存储器中的
- 石英晶体是仅有的外接组件
- 极低的电源电流，典型为90 nA
- 双极步进电机的一秒输出脉冲
- 五个不同的可编程输出周期（1 s至30 s）
- 由于根据所需扭矩自行适应电机驱动，所以使整个表的功耗最小化。
- 可靠的步幅检测电路
- 电机脉冲宽度、脉冲调制和脉冲适应范围可进行宽范围编程并储存在OTP存储器中
- 停止功能可进行精确时间设置并在保存期期间节省电力
- 用于加速测试表和IC机械部件的测试模式
- 用于类型识别的测试位
Target Applications
- 双极步进电机的驱动电路
- 高抗干扰性电机驱动电路
