带有可编程自适应电机脉冲的32 kHz表电路

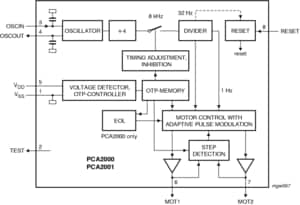

PCA2000和PCA2001是用于电池供电手表的CMOS集成电路，带有32 kHz石英晶体作为定时元件和双极1 Hz步进电机。石英晶体振荡器和分频器经过优化可实现最小功耗。通过可编程数字频率调节实现1 ppm的定时精度。
为获得手表的最小总体功耗，提供自动电机脉冲适应功能。电路仅供应确保正确电机步进所需的最小驱动电流。通过使用可变占空比斩截电机脉冲来更改电机的驱动电流。可变占空比的脉冲宽度和范围可进行编程以适合不同类型的电机。自动脉冲适应方案基于成功电机步进的安全动态检测。
提供RESET缓冲（用于停止电机）以实现精确时间设置和手表的加速测试。
PCA2000具有电池寿命用尽(EOL)警告功能。如果电池电压降至EOL阈值（可对氧化银或锂电池进行编程）以下，电机步进从每秒一个脉冲变为每4秒四个脉冲。
PCA2001使用与PCA2000相同的电路，但不具备EOL功能。
产品详情
特征
- 振幅可调32 kHz石英晶体振荡器，具备极佳的频率稳定性和低漏电流
- 分辨率为1 ppm的可编程时间校准,储存在(OTP)存储器中的
- 石英晶体是仅有的外接组件
- 极低功耗，典型为90 nA
- 一秒输出脉冲控制的晶体管步进电机
- 由于根据所需扭矩自行适应电机驱动，整个表的电耗达到最小化。
- 可靠的步幅检测电路
- 电机脉冲宽度、脉冲调制和脉冲适应范围可进行宽范围编程并储存在OTP存储器中
- 停止功能可进行精确时间设置并在保存期期间节省电力
- 氧化银或锂电池寿命用尽(EOL)指示（仅PCA2000具备EOL功能）
- 用于加速测试表和IC机械部件的测试模式
- 用于类型识别的测试位
Target Applications
- 双极步进电机的驱动电路
- 高抗干扰性电机驱动电路
