P1020设备“不建议用于新设计”，请使用替换系列Power Architecture ( T1023)和Arm Architecture (LS1023A)。

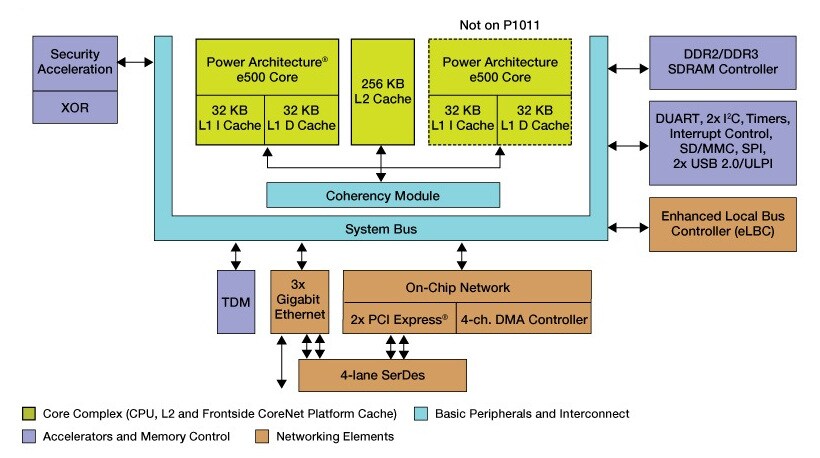

QorIQ^® P1平台系列包含P1020和P1011通信处理器，具有丰富的集成功能和高性能，适用于网络、电信、航空航天、国防和工业控制市场中的各种应用。该系列提供单核和双核两种解决方案，运行频率在533 MHz至800 MHz之间，并配有先进的安全性和丰富的接口，全部采用低功耗45纳米工艺。

P1平台系列特别适用于多业务网关、以太网交换机控制器、无线LAN接入点和具有严格的温度限制的高性能通用控制处理器应用。

QorIQ P1系列包括单核和双核产品，与QorIQ P2平台产品引脚兼容，提供五款芯片的高性价比的解决方案。单核处理器的运行频率为533 MHz(P1011)，双核处理器每个内核的运行频率为1.2 GHz(P2020)，两种QorIQ平台可实现4.5倍超强频率范围。

数据手册

参考手册

产品详情

对比表

	P1011	P1012	P1020	P1021
内核	1	1	2	2
内核频率	533 - 800 MHz	533 - 800 MHz	533 - 800 MHz	533 - 800 MHz
L2缓存	256KB	256KB	256KB	256KB
DDR	32位DDR2/DDR3	32位DDR2/DDR3	32位DDR2/DDR3	32位DDR2/DDR3
GbE	3个10/100/1000	3个10/100/1000	3个10/100/1000	3个10/100/1000
PCIe Gen 1.0	2个控制器，带4个SERDES	2个控制器，带4个SERDES	2个控制器，带4个SERDES	2个控制器，带4个SERDES
USB 2.0	2	1	2	2
存储卡	SD/MMC	SD/MMC	SD/MMC	SD/MMC
其他接口	SPI, 2个I²C, DUART	SPI, 2个I²C, DUART	SPI, 2个I²C, DUART	SPI, 2个I²C, DUART
TDM或QUICC Engine	TDM	QUICC Engine	TDM	QUICC Engine
加速器	SEC3.3	SEC3.3	SEC3.3	SEC3.3

购买/参数

部件展开描述	状态	封装类型	封装端接数	内核类型	内核：内核数量(规范值)	运行频率[最高]（MHz）	PCIe	支持外部存储器	Ambient Operating Temperature (Min to Max) (℃)
P1011NSE2DFB 数据手册	使用寿命终止	HBGA689	689	e500	1	533	2	DDR2 SDRAM, DDR3 SDRAM	0 to 125
P1011NSE2FFB 数据手册	使用寿命终止	HBGA689	689	e500	1	667	2	DDR2 SDRAM, DDR3 SDRAM	0 to 125
P1011NSE2HFB 数据手册	使用寿命终止	HBGA689	689	e500	1	800	2	DDR2 SDRAM, DDR3 SDRAM	0 to 125
P1011NSN2DFB 数据手册	使用寿命终止	HBGA689	689	e500	1	533	2	DDR2 SDRAM, DDR3 SDRAM	0 to 125
P1011NSN2FFB 数据手册	使用寿命终止	HBGA689	689	e500	1	667	2	DDR2 SDRAM, DDR3 SDRAM	0 to 125
P1011NSN2HFB 数据手册	使用寿命终止	HBGA689	689	e500	1	800	2	DDR2 SDRAM, DDR3 SDRAM	-40 to 125
P1011NXE2DFB 数据手册	使用寿命终止	HBGA689	689	e500	1	533	2	DDR2 SDRAM, DDR3 SDRAM	-40 to 125
P1011NXE2HFB 数据手册	使用寿命终止	HBGA689	689	e500	1	800	2	DDR2 SDRAM, DDR3 SDRAM	-40 to 125
P1011NXN2DFB 数据手册	使用寿命终止	HBGA689	689	e500	1	533	2	DDR2 SDRAM, DDR3 SDRAM	-40 to 125
P1011NXN2HFB 数据手册	使用寿命终止	HBGA689	689	e500	1	800	2	DDR2 SDRAM, DDR3 SDRAM	-40 to 125

设计资源

设计文件

收到完整的详细信息。 请参阅 eCad 文件中的产品足迹等。

软件

快速参考恩智浦软件类型.

3 软件文件

开发IDE和生成工具
CodeWarrior Development Studio v10 for Power Architecture® Technology (Eclipse) EVAL亮点

FLEXERA版本 10.5.xNov 26, 20191 KBCWX-PA-PRO-EX

下载
配置工具
Processor Expert^® Software – Component Development Environment v1.0.4

下载选项
开发IDE和生成工具
面向网络应用的CodeWarrior^®开发套件

下载选项

注意: 推荐在电脑端下载软件，体验更佳。

培训

1 培训

点播培训
Security 101: Introduction to Security Acceleration in QorIQ Processors

4 minEnglish

请登录

支持

您需要什么帮助?

近期查看的产品

There are no recently viewed products to display.

购物车

QorIQ® P1020和P1011单核和双核通信处理器

产品详情

对比表

应用

工业控制

消费电子

购买/参数

文档

过滤方式

产品简介 (1)

P1020 Product Brief[P1020PB]亮点

参考手册 (4)

EREF_RM, EREF: A Programmer's Reference Manual for Freescale Power Architecture Processors - Reference Manual[EREF_RM]

P1020 QorIQ Integrated Processor Reference Manual[P1020RM]

Embedded Multicore: An Introduction[EMBMCRM]

PowerPC ™ e500 Core Family - Reference Manual[E500CORERM]

工程设计要点 (2)

Security Engine (SEC) 3.3.2 Engineering Bulletin[EB748]

COM Express Pin Assignments for QorIQ Devices[EB739]

应用笔记 (28)

AN5079, QorIQ P1 Series to T1 Series Migration Guide - Application Note[AN5079]

AN5125, Introduction to Device Trees - Application Note[AN5125]

AN4039, PowerQUICC and QorIQ DDR3 SDRAM Controller Register Setting Considerations - Application Note[AN4039]

AN4259, P1020 Family of QorIQ Integrated Processors Design Checklist - Application Note[AN4259]

AN4848, Simple Program to Confirm PCIe Connectivity - Application Notes[AN4848]

AN4531, Achieving Persistent DRAM on PowerQUICC III and QorIQ Processors - Application Notes[AN4531]

AN3940, Hardware and Layout Design Considerations for DDR3 SDRAM Memory Interfaces - App Note[AN3940]

QorIQ eSPI Controller Register Setting Considerations and Programming Examples[AN4375]

Booting from On-Chip ROM (eSDHC or eSPI)[AN3659]

Verification of the IEEE 1588 Interface[AN4326]

SerDes Reference Clock Interfacing and HSSI Measurements Recommendations[AN4311]

Support for IEEE 1588™ Protocol in PowerQUICC and QorIQ Processors[AN3423]

DDR Interleaving for PowerQUICC and QorIQ Processors[AN3939]

Downloading Microcode On QUICC Engine™ Block-Enabled Devices[AN3946]

AN4064, Utilizing 36-Bit Physical Addressing in U-Boot and Linux - Application Notes[AN4064]

Understanding SYSCLK Jitter[AN4056]

The SystemID Format for Power Architecture™ Development Systems[AN3638]

Booting from Serial RapidIO™/PCI Express™ on PowerQUICC™ III and QorIQ™ P1xx/P2xx[AN3646]

MPC603e and e500 Register Model Comparison[AN2490]

Implementing SGMII Interfaces on the PowerQUICC™ III[AN3869]

AN3542, SMP Boot Process for Dual E500 Cores - Application Notes[AN3542]

PowerQUICC™ Data Cache Coherency[AN3544]

Coherency and Synchronization Requirements for PowerQUICC™ III[AN3441]

Error Correction and Error Handling on PowerQUICC (TM) III Processors[AN3532]

AN3445, Migrating from e300- to e500-Based Integrated Devices - Application Notes[AN3445]

AN3531, Migrating from e600- to e500-Based Integrated Devices - Application Notes[AN3531]

Hardware and Layout Design Considerations for DDR2 SDRAM Memory Interfaces[AN2910]

AN2665, e500 Software Optimization Guide (eSOG) - Application Notes[AN2665]

应用笔记软件 (1)

Challenges in Testing for Power Rail Shorts with New Technologies[AN3372]

支持信息 (2)

FSLNISTCAVP, NIST Crypto Algorithm Validation Program Certifications for NXP® Cryptographic Accelerators - White Paper[FSLNISTCAVP]

P1020 and P1021 Family Customer Export Control Information[P102XFAMPECI]

数据手册 (2)

P1020 QorIQ Integrated Processor Hardware Specifications[P1020EC]

P1011 QorIQ Integrated Processor Hardware Specifications[P1011EC]

白皮书 (1)

QORIQPMWP, QorIQ Power Management - White Paper[QORIQPMWP]

简介 (2)

P1020RDB Fact Sheet[P1020RDBFS]

QorIQ P1020/P1011 Communications Processors - Fact Sheet[QORIQ_P1]亮点

QorIQ P1020/P1011 Communications Processors - Fact Sheet亮点

P1020 Product Brief亮点
