SD、SDIO、Mini SD、Micro SD和SIM卡电压电平转换器，具有EMI滤波器和ESD保护功能

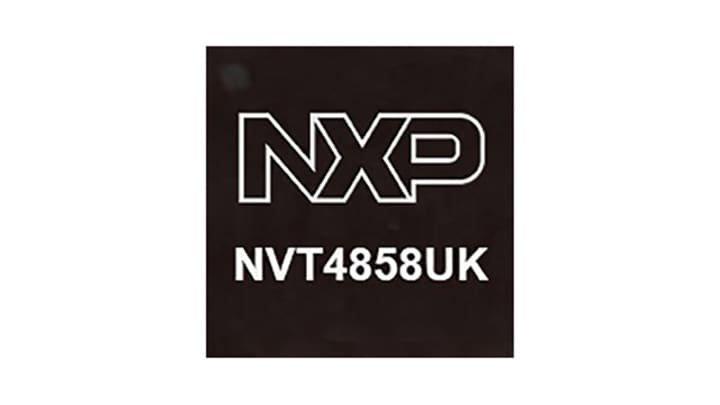

NVT4858器件是符合SD 3.0规范的双向双路电压电平转换器，带自动方向控制。它设计用于连接信号电平为1.65V至3.6V的存储器或SIM卡与供电电压为1.08V至1.95V的主机。
该器件支持SD 3.0 SDR104、SDR50、DDR50、SDR25、SDR12和SD 2.0高速(50MHz)和默认速度(25MHz)模式。该器件与VCCB电源引脚连接，具有自动启用/禁用功能，同时内置EMI滤波器和强大的ESD保护(符合IEC61000-4-2第四级标准)。

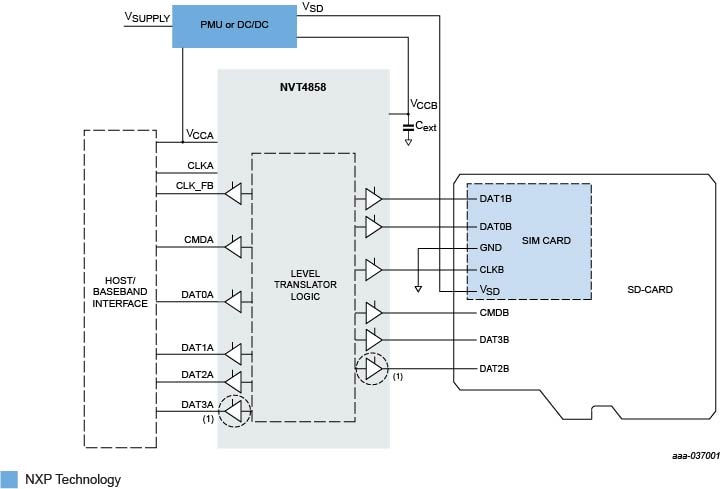

该器件通过CLK和两条用于SD和SIM卡组合插槽的数据线支持SIM卡电压电平转换器。
产品详情
特性
主要特性
- 支持最高208MHz的时钟速率
- 符合SD 3.0规范的电压转换，支持SDR104、SDR50、DDR50、SDR25、SDR12、高速和默认速度模式
- 符合ISO-7816 SIM/智能卡接口要求
- 支持SD/SIM卡供电，电压范围为1.65V至3.6V
- 主微控制器工作电压范围：1.08V至1.95V
- 用于时钟同步的反馈通道
- 采用先断后合架构，推挽输出级具有低功耗
- 通过VCCB自动启用和禁用
- 集成式上拉和下拉电阻：无需外部电阻
- 集成式EMI滤波器可抑制数字I/O的高次谐波
- 卡端提供集成8kV ESD保护，符合IEC61000-4-2第四级标准，无需外部ESD二极管
- 电平转换缓冲器可以让ESD应力远离主机(零钳位概念)
- 提供0.4mm间距的XQFN16封装和0.35mm间距的WLCSP16封装选项
对比表
| NVT4857UK | NVT4858UK | NVT4858HK | |
|---|---|---|---|
| SIM卡电平转换器 | |||
| 内部LDO | |||
| 封装 | WLCSP20 | WLCSP16 | HQFN16 |
