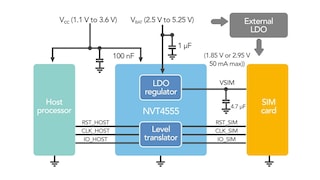

SD, SDIO, Mini SD, 具有EMI滤波器和ESD保护的Micro SD和SIM卡电压电平转换器
带EMI滤波器和ESD保护的SIM卡接口电平转换器
产品详情
功能
主要特性
- 支持的时钟速度高达10MHz
- 符合ISO-7816 SIM/智能卡接口要求
- 支持SIM卡供电，电压范围为1.65 V至3.6 V
- 主微控制器工作电压范围：1.08 V至1.95 V
- SIM卡和带电容隔离的主机端接口之间I/O、RSTn和CLKn可实现自动电平转换
- 为SIM卡信号集成ISO-7816-3关断功能
- 通过VCCB自动启用和禁用
- 集成式上拉和下拉电阻：无需外部电阻
- 集成式EMI滤波器可抑制数字I/O的高次谐波
- SIM卡触针提供集成8 kV ESD保护，符合IEC 61000-4-2第四级标准
- 电平转换缓冲器可以让ESD应力远离主机(零钳位概念)
- 符合危险物质使用限制(RoHS)标准的无铅封装，无卤/无锑(符合“深绿”标准)
- 提供0.3 mm间距的9引脚WLCSP封装和0.4 mm间距的10引脚XQFN10封装
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。NVT4557HK包含在10年产品长期供货计划中。
对比表
| NVT4555UK | NVT4557UK | NVT4557HK | |
|---|---|---|---|
| SIM 卡电平转换器 | |||
| 内部LDO | |||
| 封装 | WLCSP12 | WLCSP9 | XQFN10 |
