高度可配置的8通道±25V通用输入模拟前端，带励磁源

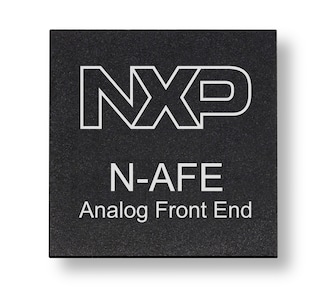

NAFE13388/NAFE73388/NAFE13188是一款高度可配置的工业级多通道通用输入模拟前端(AFE)，可满足高精度测量要求。该设备集成了低漏高压(HV)快速多路复用器、低偏移和低漂移可编程增益放大器(PGA)和缓冲器、高数据速率24位Δ-∑模数转换器(ADC)、精确电压和电流励磁源以及低漂移电压基准。所有高压模拟引脚都受内部二极管保护，以防出现电磁兼容性(EMC)和布线错误。NAFE13388/NAFE73388/NAFE13188配备了各种诊断和供电监控电路，用于状态监测和异常检测。为便于端对端系统自校准和预测性维护，提供了两个精确的校准电压源。
NAFE1338/NAFE11388用于低功耗应用，分别具有出厂校准和非出厂校准选项。NAFE73388支持高达576kSPS的高速数据传输速率。
NAFE13388、NAFE73388和NAFE13188专为可编程逻辑控制器(PLC)、I/O模块、数据记录器、仪器仪表以及高精度传感器和数据采集系统而设计。
产品详情
特性
可配置8路高压输入
- 单端或差分电压，范围高达±25V
- 独立配置电压和电流范围
- ±36V过压保护，持续时间不超过1小时
可编程增益
- x0.2至x16
快速的数据传输速率
- NAFE13388/NAFE13188：7.5SPS至288kSPS
- NAFE73388：15SPS至576kSPS
- 同时提供50Hz/60Hz线路抑制
- ENOB：
- NAFE13388/NAFE13188：72kSPS时为17位/30SPS时为24位
- NAFE73388：144kSPS时为17位/50SPS时为24位
高精度
- 用户校准后，室内FS精度为0.005%
- –25⁰C至105⁰C时，FS精度为0.1%
系统校准
- NAFE13388/NAFE73388：出厂校准
- NAFE13188：非出厂校准
主要特性
- 精度为±3⁰C的内置温度传感器
- 精确励磁电压和电流源
- 室温下，内置振荡器精度为0.2%
- 诊断系统，用于故障检测和预测
- CRC错误检测
- 10个GPIO
- 32MHz SPI接口
- 强大的8kV HBM ESD和IEC61000-4-5 2kV电涌保护
- 电源：高压为±7V至±24V，低压为3.3V
- 功耗：低功耗版本为150mW，高速版本为160mW
- 工作温度范围TA：-40⁰C至+125⁰C
- 封装：64引脚，9mmx9mmx0.85mm HVQFN
产品长期供货计划
- 这些产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保15年产品稳定供货。
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计资源
硬件
快速参考恩智浦
板类型.
软件
快速参考恩智浦 软件类型.
4 软件文件
-
应用示范软件
NAFE MCUXpresso Demo Project for LPC54S018
-
应用示范软件
NAFE MCUXpresso Demo Project for LPC54628
-
BSP及设备驱动
NAFE13388 Universal Input Analog Front-End with Demo App (SDK)
-
BSP及设备驱动
NAFE13388 Universal Input Analog Front-End - Application Code Hub
