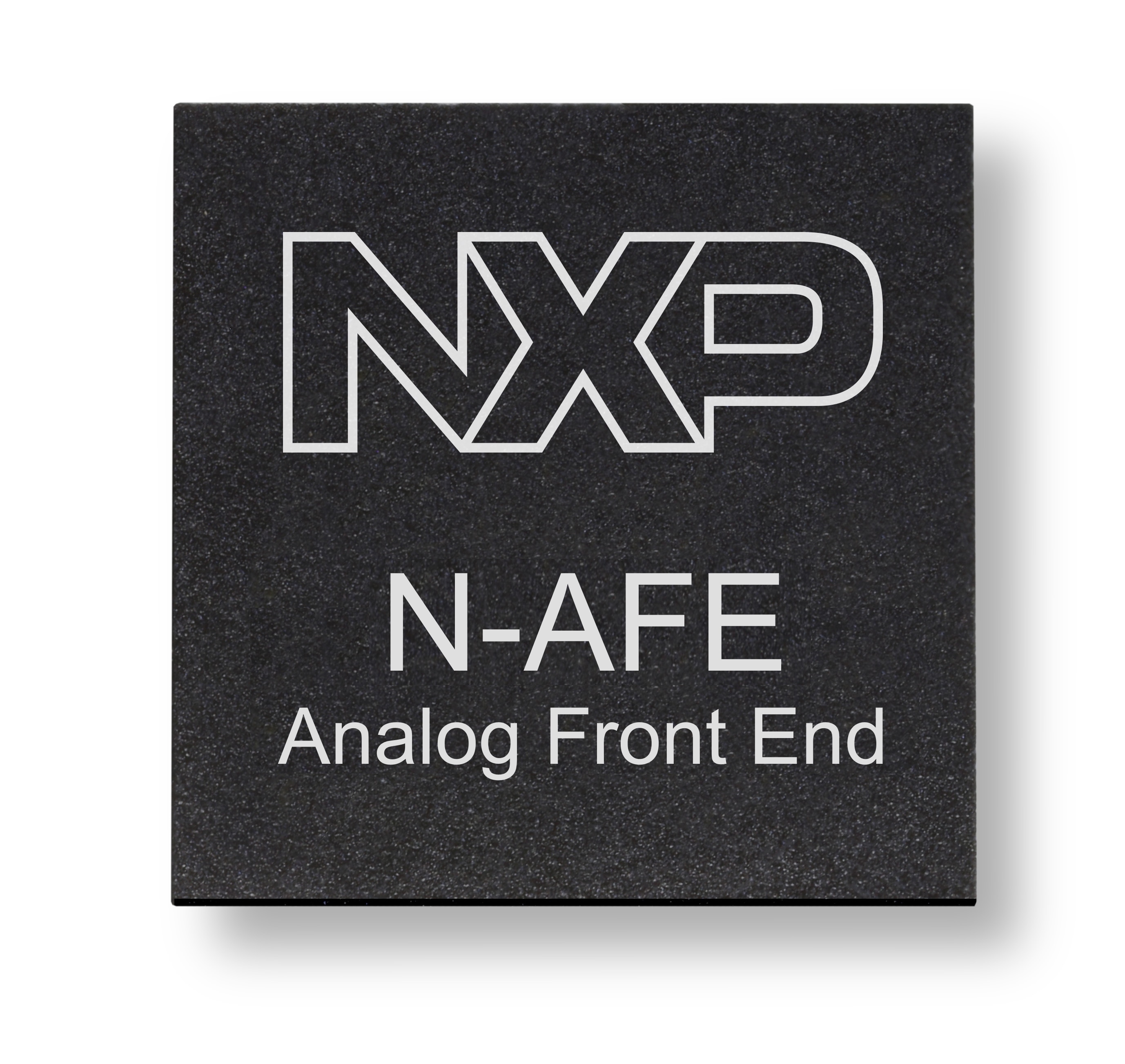

高度可配置的8通道±25V通用输入模拟前端

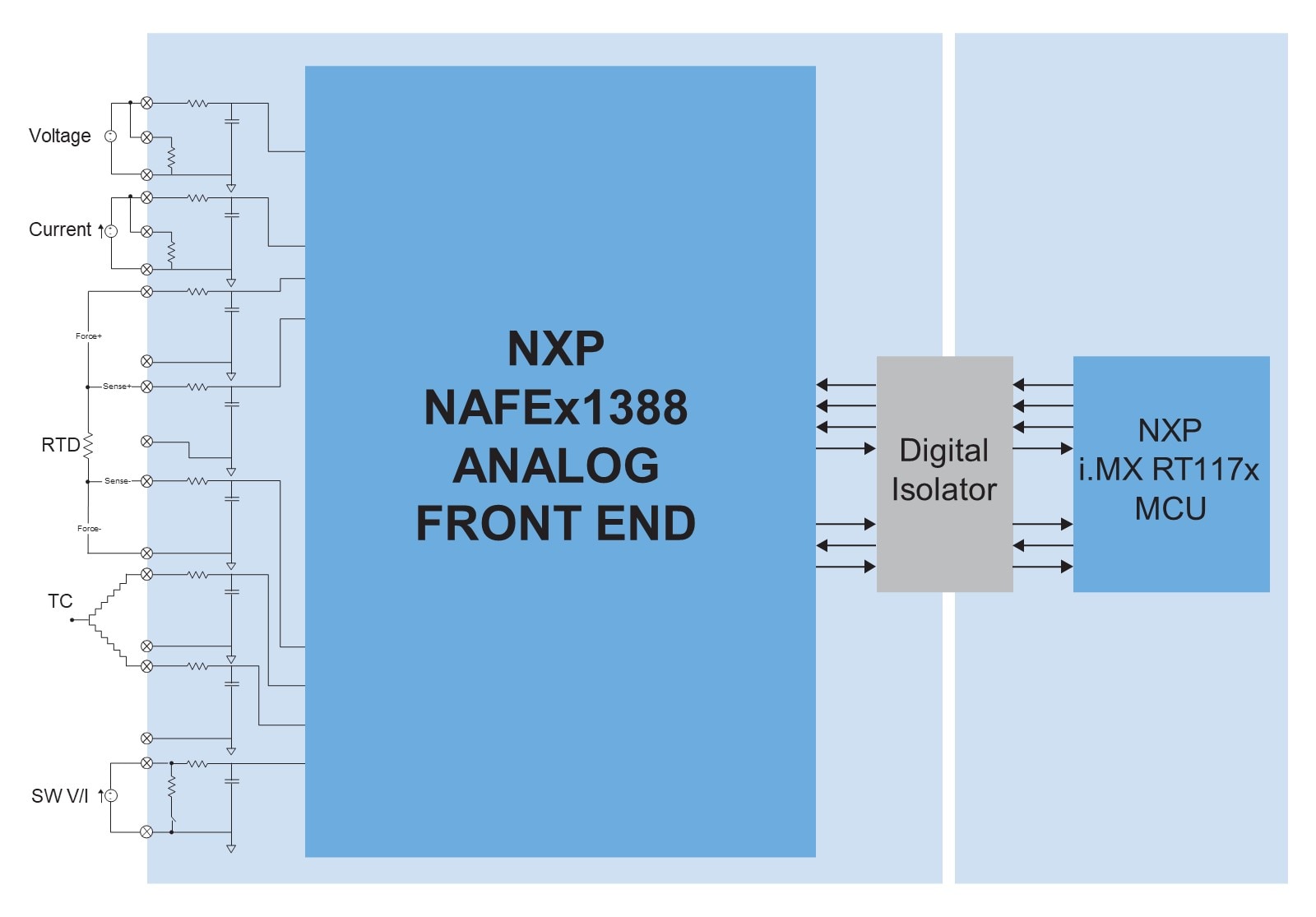

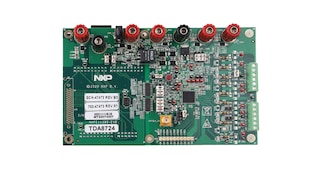

NAFE11388/NAFE71388是高度可配置的工业级8通道通用输入模拟前端(AFE)系列，可满足高精度测量要求。该设备集成了低漏高压快速多路复用器、低偏移和低漂移PGA和缓冲器、高精度和高数据速率24位Δ-∑ ADC以及低漂移电压基准。模拟高压(HV)输入引脚在内部有二极管保护，以防止EMC和布线错误。该设备配备了各种诊断和供电监控电路，用于状态监测和异常检测。为便于端对端系统自校准和预测性维护，提供了两个精确的校准电压源。
NAFE11388专用于低功耗应用，而NAFE71388则支持高达576kSPS的高速数据速率。
NAFE11388和NAFE71388专为可编程逻辑控制器(PLC)、I/O模块、数据记录器、仪器仪表以及高精度传感器和数据采集系统而设计。
如需了解更多信息和样品供货情况，请联系当地的销售机构。
产品详情
特性
可配置8路高压输入
- 单端或差分电压，范围高达±25V
- 独立配置电压和电流范围
- ±36V过压保护，持续时间不超过1小时
快速的数据传输速率
- NAFE11388：7.5SPS至288kSPS
- NAFE71388：15SPS至576kSPS
- 同时提供50Hz/60Hz线路抑制
- ENOB：
- NAFE11388：72kSPS时为17位/30SPS时为24位
- NAFE71388：144kSPS时为17位/50SPS时为24位
高精度
- 用户校准后，室内FS精度为0.005%
- –25⁰C至105⁰C时， FS精度为0.1%
系统校准
- 使用内置精确电压源进行端到端校准
- 提供精确的出厂校准产品
主要特性
- 精度为±3⁰C的内置温度传感器
- 室温下，内置振荡器精度为0.2%
- 诊断系统，用于故障检测和预测
- CRC错误检测
- 10个GPIO
- 32MHz SPI接口
- 强大的8kV HBM ESD和IEC61000-4-5 2kV电涌保护
- 电源：高压为±7V至±24V，低压为3.3V
- 功耗：低功耗版本为125mW，高速版本为135mW
- 工作温度范围TA：-40⁰C至+125⁰C
- 封装：64引脚，9mmx9mmx0.85mm HVQFN
产品长期供货计划
- 这些产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保15年产品稳定供货。
对比表
| 低功耗/高速 | 出厂校准 | ADC分辨率 | 通道 | 状态 | |
|---|---|---|---|---|---|
| NAFE11388 | 低功耗 | 有 | 24位 | 8 | 供货情况 |
| NAFE71388 | 高速 | 有 | 24位 | 8 | 供货情况 |
| NAFE11348 | 低功耗 | 有 | 16位 | 8 | 即将推出 |
