PowerQUICC® III Processor with DDR2, PCI, PCI Express®, Serial RapidIO, SerDes, 1 GB Ethernet, Security
设计文件
收到完整的详细信息。 请参阅 eCad 文件中的产品足迹等。
紧凑列表
PowerQUICC® III处理器，带有DDR2/3、模式匹配引擎、PCI Express®
恩智浦新一代PowerQUICC® III集成通信处理器旨在为对称和非对称多核系统提供解决方案。基于可扩展的e500处理器和片上系统(SoC)平台，它们通过先进的内容处理和安全特性提供双核千兆速率和处理性能。
MPC8572E系列处理器提供1.2 GHz至1.5 GHz的时钟速率，将两个基于Power Architecture®技术的、功能强大的e500处理器内核与增强的外设和高速互连技术相结合，平衡了处理器性能与I/O系统吞吐量。这些处理器还包含卸载复杂的表搜索和报头检测的表查询单元(TLU)等应用加速模块、一个模式匹配引擎来处理正规表达式、一个管理文件解压缩的压缩引擎以及一个为VPN加速IPsec和SSL/TLS中的加密操作的安全引擎。
基于恩智浦90 nm绝缘硅(SOI)铜线互连工艺技术，MPC8572E旨在提供高性能，降低功耗。MPC8572E处理器显著提高了性能，体现了广受欢迎的PowerQUICC系列的不断创新。MPC8572E平台没有降低集成度，它采用基于Power Architecture技术的嵌入式内核，增加了一些新功能，以增强流量管理和安全加速。
MPC8572E支持高速接口，支持到网络处理器和/或数据平台中的ASIC的可扩展的连接，而 MPC8572E 平台则处理复杂的、计算要求苛刻的控制平处理任务。这些处理器包括面向未来的、支持DDR2和DDR3的双存储控制器，还包括纠错码，以提高可靠性，增强千兆以太网(GbE)支持和双精度浮点运算。
产品详情

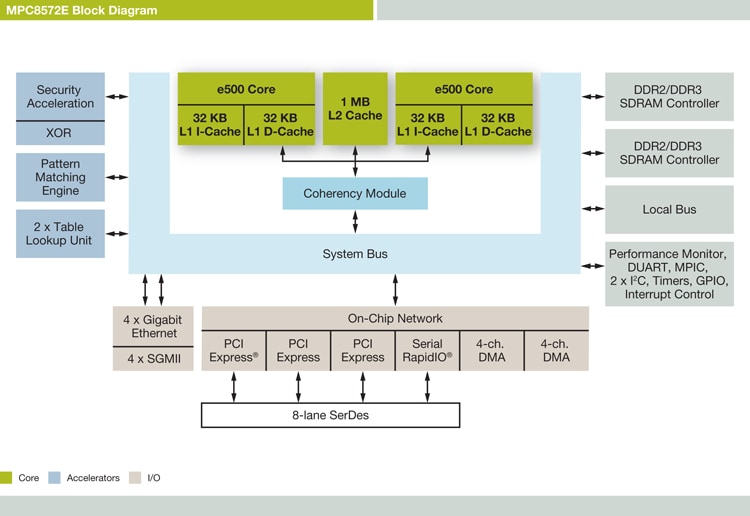

特征
- 双e500 Power Architecture内核，高达1.5 GHz
- 1 MB L2缓存/SRAM，可藏I/O
- 每个内核32 KB I/D L1缓存
- 双集成式DDR2/DDR3 SDRAM存储控制器
- 每个控制器64位(72位支持ECC)
- 高达800 MHz数据传输速率
- 4个集成以太网控制器(增强型TSEC)
- 10/100/1000支持
- TCP/UPD卸载
- 服务质量支持
- IEEE® 1588支持
- 无损流控
- SGMII接口
- 单个10/100快速以太网控制器(FEC)，带MII (复用)功能
- TLU卸载复杂表搜索
- 模式匹配引擎，用于在数据包有效载荷内搜索正则表达式
- 包含压缩引擎，释放被压缩的有效载荷
- 安全引擎
- DES、3DES、MD-5、SHA-1/2、AES、RSA、RNG、Kasumi F8/F9和ARC-4加密算法
- PCI Express®
- 串行RapidIO®
- 32位本地总线，速率高达133 MHz
- 双I²C、双DMA、DUART、多核处理器中断控制器、IEEE1149.1 JTAG测试访问端口
- 1023引脚FC-PBGA封装
- 本产品包含在恩智浦产品长期供货计划中， 自推出后至少保证10年供货
目标市场
使用高性能双核器件和对称多核处理器(SMP)；将两个非SMP操作系统(同构或异构)合并到一个器件上；面向分离的控制和数据平台应用；用于将Linux上的服务/应用添加到现有OS；用于开启第二个内核，后续在现场升级到更高性能；在使采用旧OS的第一个内核进入睡眠模式之前将新的OS加载到第二个内核，实现现场“热插拔“OS升级。
- 网络（交换机和路由器）
- 线路卡控制器
- 线路卡控制平台
- 线路卡组合控制和数据平台
- 机框控制器
- 集中处理资源
电信 - AMC卡
- ATCA载卡控制器
- 用于NodeB、BTS、WCDMA、4G LTE和WiMax的控制卡
- 通用计算刀片
- 工业控制
- 机器人
- 测试/测量网络/电信
- 单板机
- 军事/工业应用
相关产品
高性能双核处理器
购买/参数
1-10 / 21 结果
不包含 21 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 封装类型 | 封装端接数 | 内核类型 | 运行频率[最高]（MHz） | 内核：内核数量(规范值) | L2 Cache (Max) (KB) | 支持外部存储器 | Ambient Operating Temperature (Min to Max) (℃) |
|---|---|---|---|---|---|---|---|---|---|---|---|
— | 使用寿命终止 | BGA1023 | 1023 | e500 | 1333 | 2 | 1024 | DDR2 SDRAM, SDRAM, SRAM | -40 to 105 | ||
使用寿命终止 | BGA1023 | 1023 | — | — | — | — | — | — | |||
— | 使用寿命终止 | BGA1023 | 1023 | e500 | 1333 | 2 | 1024 | DDR SDRAM | -40 to 105 | ||
使用寿命终止 | BGA1023 | 1023 | — | — | — | — | — | — | |||
— | 使用寿命终止 | BGA1023 | 1023 | e500 | 1067 | 2 | 1024 | DDR2 SDRAM | -40 to 105 | ||
— | 使用寿命终止 | BGA1023 | 1023 | e500 | 1333 | 2 | 1024 | — | -40 to 105 | ||
使用寿命终止 | BGA1023 | 1023 | — | — | — | — | — | — | |||
使用寿命终止 | BGA1023 | 1023 | — | — | — | — | — | — | |||
— | 使用寿命终止 | BGA1023 | 1023 | e500 | 1500 | 2 | 1024 | DDR SDRAM | 0 to 105 | ||
使用寿命终止 | BGA1023 | 1023 | — | — | — | — | — | — |
