QorIQ® Qonverge BSC9131单核处理器和单核DSP
QorIQ® Qonverge BSC9131处理器是一款高度集成的器件，适用于小型移动通信基站、企业VoIP、智能电网控制、军事/国防和工业领域的应用。

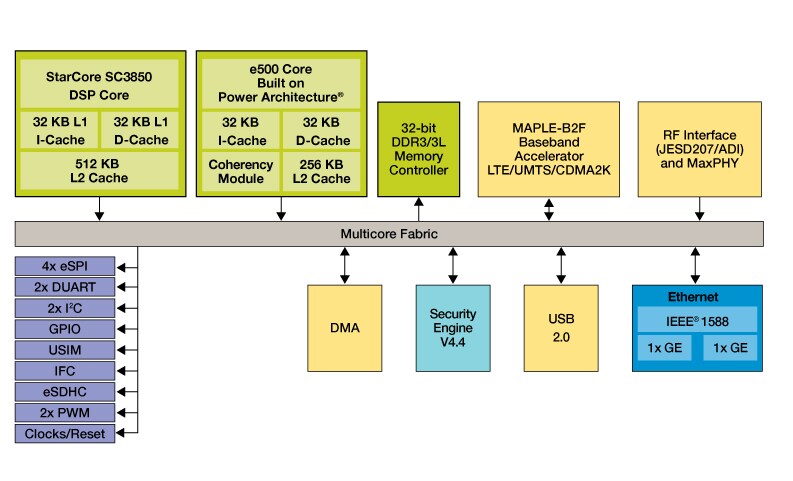

BSC9131器件将Power e500和StarCore® SC3850内核技术与MAPLE-B2F专业的DSP加速处理技术相结合，可满足高性能、低成本、集成解决方案的需求，借助配套的高性能通用处理层，可支持丰富的专业DSP功能。
产品详情
特征
- Power Architecture子系统包括一个e500处理器和256KB共享L2缓存
- StarCore® SC3850 DSP子系统包括512KB专用L2缓存
- MAPLE-B2F多重加速器平台引擎所支持的功能可满足LTE-FDD/TDD、WiMAX、WCDMA/HSPA+和CDMA2K无线标准，还支持包括FFT、DFT和Turbo Viterbi编码在内的常用DSP功能
- DDR3存储器接口，32位数据宽度(40位，含ECC)，高达800MHz的数据传输速率
- 集成闪存控制器支持NOR、NAND和FPGA
- 可信架构安全引导
- 集成安全加速(SEC)
- 两个支持JESD207 (ADI)的射频接口
- 支持MaxPhy接口(Maxim)
- 两个具有网络加速功能的三速千兆以太网控制器，包括IEEE 1588v2™标准硬件支持
- USB 2.0主机和设备控制器
- 带有4个双向通道的DMA控制器，支持Power Architecture内核和DSP域
- UART、SPI、eSDHC、USIM和I2C控制器
- 通用IO、16个32位定时器
购买/参数
1-10 / 12 结果
不包含 12 不推荐用于新设计
部件 | 计算机辅助设计模型 | 状态 | 封装端接数 | 封装类型 | 内核类型 | 内核：内核数量(规范值) | 运行频率[最高]（MHz） | L2 Cache (Max) (KB) | 以太网类型 | Ambient Operating Temperature (Min to Max) (℃) |
|---|---|---|---|---|---|---|---|---|---|---|
使用寿命终止 | 520 | FBGA520 | SC3850, e500 | 1 | 800 | 256 | 1GBaseT, SGMII | -40 to 105 | ||
使用寿命终止 | 520 | FBGA520 | — | — | — | — | — | — | ||
使用寿命终止 | 520 | FBGA520 | SC3850, e500 | 1 | 800 | 256 | 1GBaseT, SGMII | -40 to 105 | ||
使用寿命终止 | 520 | FBGA520 | SC3850, e500 | 1 | 800 | 256 | 1GBaseT, SGMII | 0 to 105 | ||
使用寿命终止 | 520 | FBGA520 | — | — | — | — | — | — | ||
使用寿命终止 | 520 | FBGA520 | SC3850, e500 | 1 | 1000 | 256 | 1GBaseT, SGMII | 0 to 105 | ||
使用寿命终止 | 520 | FBGA520 | SC3850, e500 | 1 | 1000 | 256 | 1GBaseT, SGMII | 0 to 105 | ||
使用寿命终止 | 520 | FBGA520 | — | — | — | — | — | — | ||
使用寿命终止 | 520 | FBGA520 | SC3850, e500 | 1 | 1000 | 256 | 1GBaseT, SGMII | -40 to 105 | ||
使用寿命终止 | 520 | FBGA520 | — | — | — | — | — | — |
