1. 快速入门
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。该板支持各种模拟、混合信号和电源解决方案。它们整合了单片集成电路系统级封装设备，采用成熟的高容量技术。恩智浦产品能够延长电池使用寿命，缩小设备尺寸，减少组件数量，降低成本和提升性能，帮助您打造先进的系统。
本页面将指导您完成设置和使用OMPCA9957LEDEV评估板的过程。
1.1 套件内含物/装箱单
OMPCA9957LEDEV 内含物包括：
- 组装和经过测试的OMPCA9957LEDEV(24通道SPI串行总线32 mA/5.5 V恒流LED驱动器)板，装在防静电袋中
- 一根USB A至Micro B线
- 快速入门指南
1.2 其他硬件
除了套件内含物外，使用此套件时，还需要使用以下硬件。
- SPI通信的微控制器板
- Fluke FLUKE-88-5万用表
- TEK MSO 4054 500 MHz 2.5 GS/s 4通道示波器
1.3 Windows PC工作站
此评估板需要Windows PC工作站。在使用此套件时，满足这些最低规格便可产生很好的效果。
- 基于USB的计算机，支持Windows 7或Windows 10
1.4 用户手册
有关推荐组件和板配置的更多详细信息，请参见UM11196，OMPCA9957LEDEV评估板。
2. 硬件介绍
2.1 板特性
- PCA9957 24通道SPI总线32 mA/5.5 V恒流LED驱动器的完整评估平台
- 易于使用的基于GUI的软件演示了PCA9957的功能
- 用于可变实验的板载红外、蓝色和RGB LED
- 便捷的测试点，可轻松测量范围和信号访问
- 主机PC的USB接口
- USB端口的电源
2.2 板说明
OMPCA9957LEDEV评估板具有混色、闪烁和调光显示的LED。图形界面允许用户轻松探索驱动器的不同功能。该板可与其他SPI总线演示板串联。
2.3 板组件

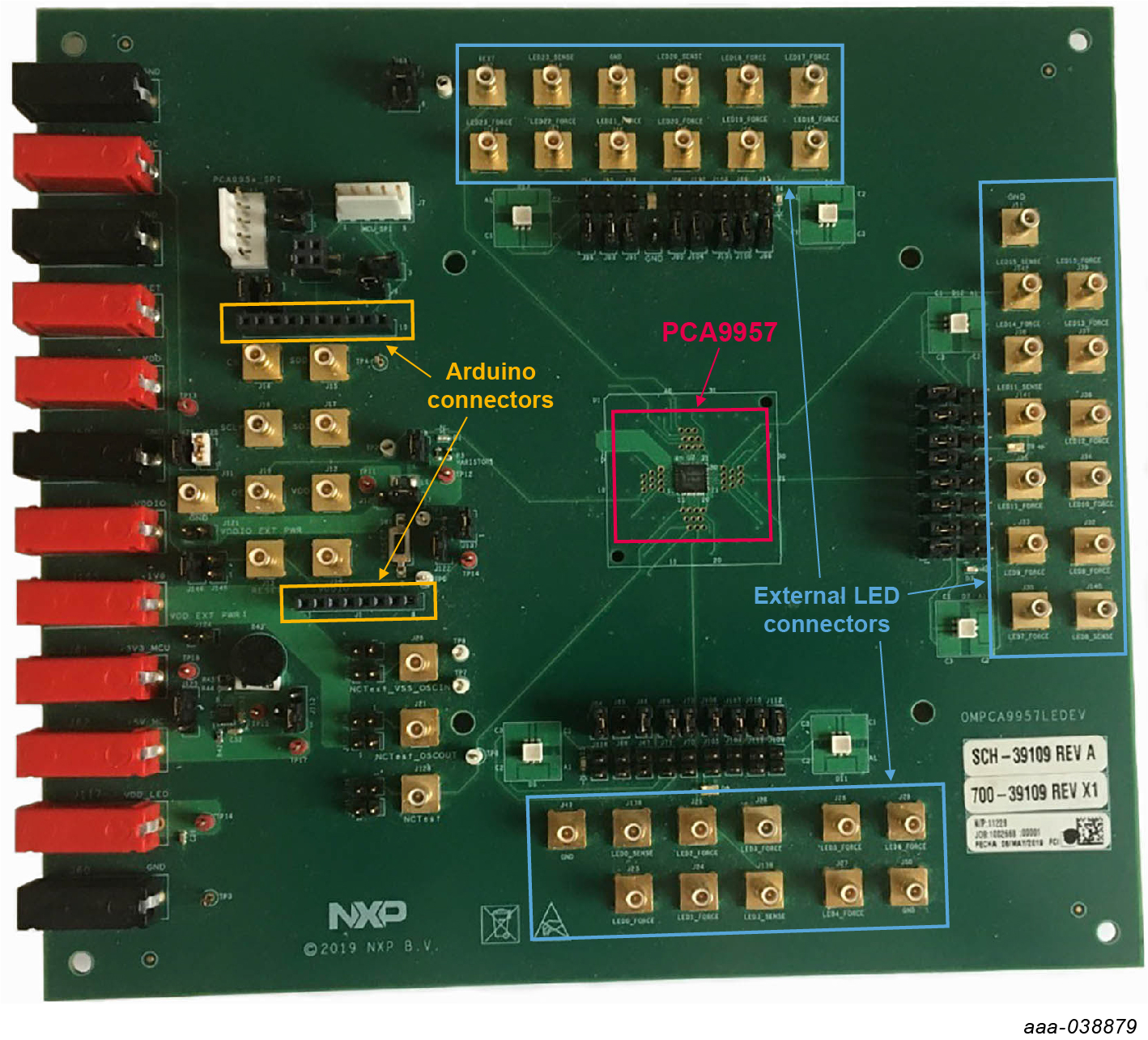

OMPCA9957LEDEV评估板概述
2.4 支持其他板
有关推荐组件的更多详细信息，请参见UM11196，OMPCA9957LEDEV评估板。
3. 配置硬件
要配置硬件，请完成以下步骤：

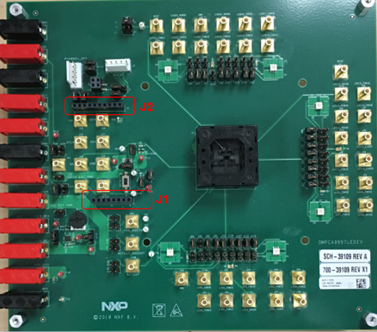

- OMPCA9957LEDEV评估板使用两个连接器(OMPCA9957LEDEV板上的J1和J2以及OM13089板上的J1和J8)连接到OM13089 MCU板。

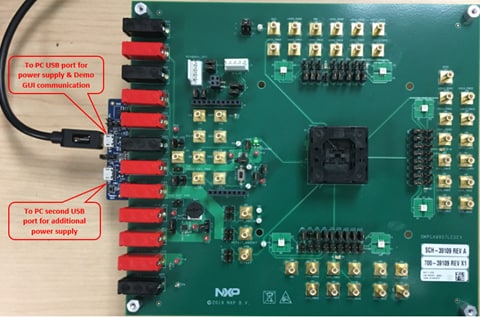

- OM13089 MCU板通过PC USB端口与PCA9957演示GUI进行通信，并使用SPI总线与PCA9957进行通信。
3.1 支持其他板
有关硬件配置的更多详细信息，请参见UM11196，OMPCA9957LEDEV评估板用户手册。
4. 了解详情
4.1 产品汇总页
PCA9957产品汇总页位于：http://www.nxp.com/PCA9957。
4.2 工具汇总页
OMPCA9957LEDEV板的工具汇总页位于：https://www.nxp.com/OMPCA9957LEDEV。
该页面提供概述信息、技术和功能规格、订购信息、文档以及软件。快速入门指南提供适用于使用OMPCA9957LEDEV板的快速参考信息，包括可下载资产。
4.3 参考
除了我们的PCA9957：24通道SPI串行总线32 mA/5.5 V恒流LED驱动器页面之外，您还可以访问：
产品页面：
工具页面：
硬件页面：
软件页面：
4.4 购买板
OMPCA9957LEDEV：24通道SPI串行总线32 mA/5.5 V恒流LED驱动器
