LPC55S28-EVK评估板快速入门
1. 连接
1.2 连接USB线缆

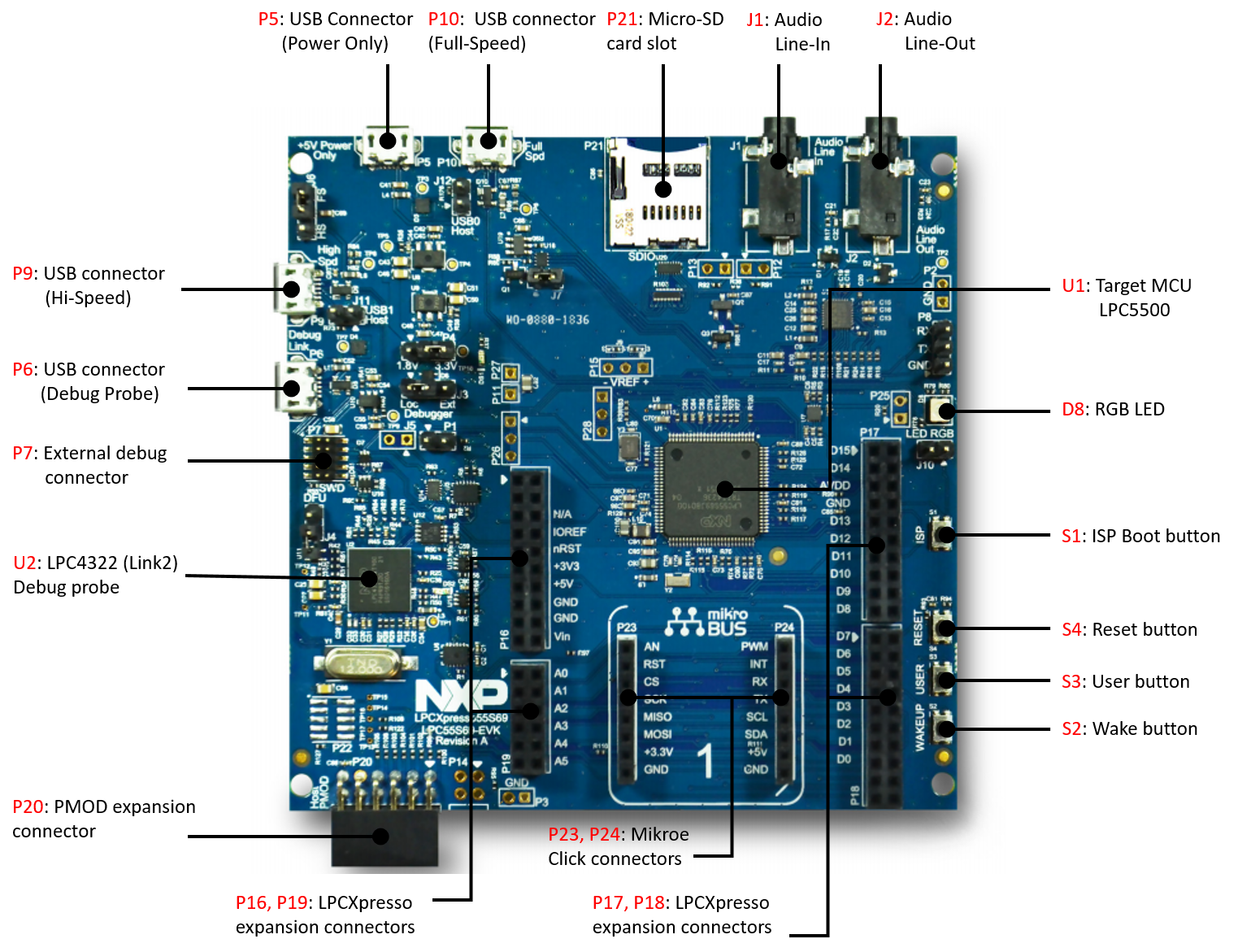

该板上有4个微型USB接头。一个用于全速USB，一个用于高速USB，一个用于提供电力，另一个用于调试。将USB线缆插入到图片中所示的标记了+5V Power Only的接头。
1.3 运行开箱即用的演示
LPCXpresso55S28板上装有一个简单的开关LED演示（如下所述），并在下一节中介绍一个音频演示。
如果RGB-LED中的绿色LED指示灯以1Hz的速度闪烁，则表明该板正在运行。开关LED演示：
- 按下[WAKEUP]按钮。验证按下该按钮时RGB-LED中的蓝色LED灯常亮
- 按下[USER]按钮。验证RGB-LED中的绿色LED灯常亮（只有短暂的断闪）
- 按下[ISP]按钮。验证按下该按钮时RGB-LED中的红色LED灯常亮
- 按下[RESET]按钮。验证按下该按钮时RGB-LED关闭
2. 获取软件
2.2 采用MCUXpresso SDK，快速开始设计
MCUXpresso软件开发套件（SDK）为免费附赠，包含所有硬件抽象和外设驱动软件的完整源代码，根据宽松的开源许可提供。
点击以下链接，下载LPCXpresso55S28预配置的Windows SDK版本，其中包括对MCUXpresso、Keil MDK、GCC ARM Embedded和IAR Embedded Workbench的IDE支持。
您还可以使用在线SDK构建工具，来创建LPCXpresso55S28的定制SDK包。
2.3 安装工具链
MCUXpresso IDE是恩智浦的开发平台生态合作体系。它是一个端到端解决方案，从初始评估到最终生产的嵌入式应用开发环节为工程师提供支持。
想使用不同的工具链？
没问题。MCUXpresso SDK包括对IAR、Keil和命令行GCC等其他工具的支持。
2.4 MCUXpresso配置工具
MCUXpresso配置工具是一套集成的配置工具，可指导用户创建新的MCUXpresso SDK项目，还可提供引脚和时钟工具，以生成面向定制板支持的初始化C代码。它已完全集成到MCUXpresso中，您也可以下载单独的工具。
要了解在使用导入的MCUXpresso SDK示例项目或在IDE中创建新项目时工具之间的基本交互，请观看这个由三部分组成的视频系列。
使用MCUXpresso IDE和MCUXpresso配置工具开发基础应用
2.5 使用LPCScrypt更新硬件调试器固件
要设置LPCXpresso55S28与第三方工具一起使用，请首先安装LPCScrypt，然后安装板的设备驱动程序。以下视频显示了如何使用此实用工具来使LPCScrypt编程板的硬件调试器。
2.6 串行终端
许多MCUXpresso SDK示例应用通过MCU UART输出数据。确保从步骤2.3开始使用LPCScrypt安装串行驱动程序
不确定如何使用终端应用？尝试以下任一教程： MCUXpresso终端、 Tera Term教程和PuTTY教程。
构建、运行
3.1 浏览MCUXpresso SDK示例代码
MCUXpresso SDK附带一系列示例应用代码。要查看可用的内容，请浏览至SDK安装的SDK板文件夹，然后选择LPCXpresso55S28 （
如需了解特定示例代码的详细信息，请参阅示例目录中的readme.txt文件。
3.2 构建、运行
使用MCUXpresso IDE
导入MCUXpresso SDK
- 打开MCUXpresso IDE

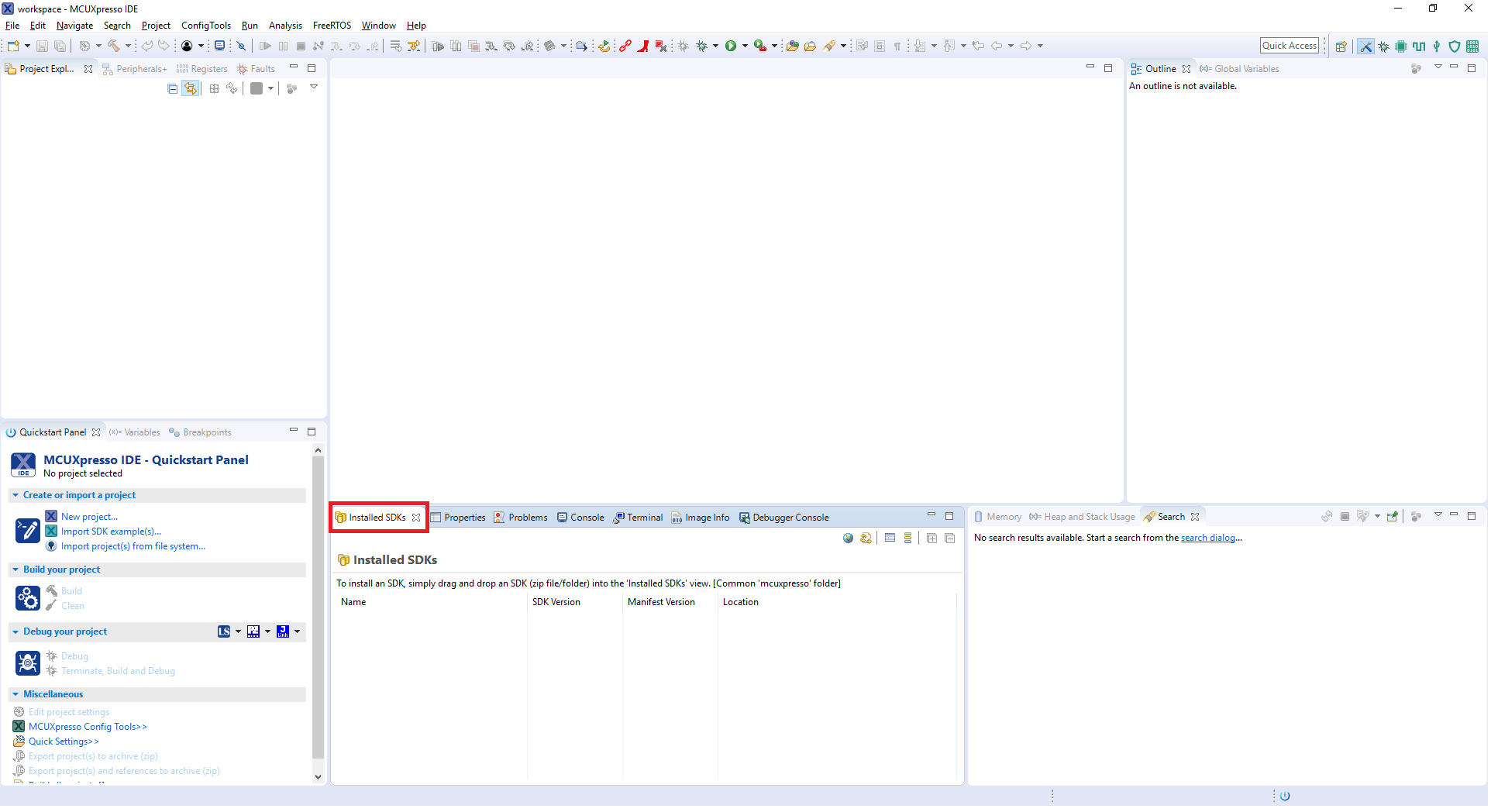

- 切换到MCUXpresso IDE窗口中“已安装SDK”视图
- 将LPCXpresso55S28 SDK （压缩）文件拖放到“已安装SDK”视图中。

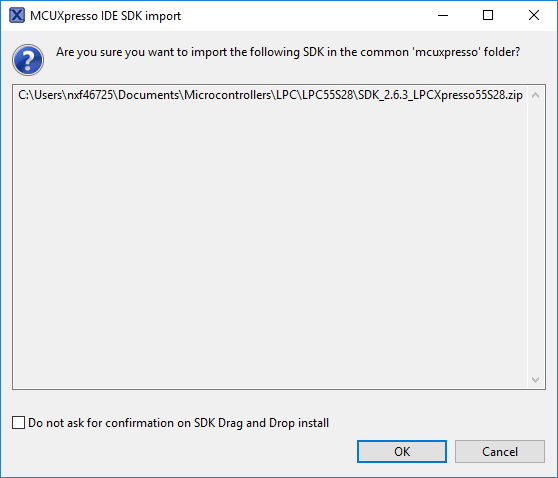

- 您将看到以下弹出窗口。点击“确定”继续导入

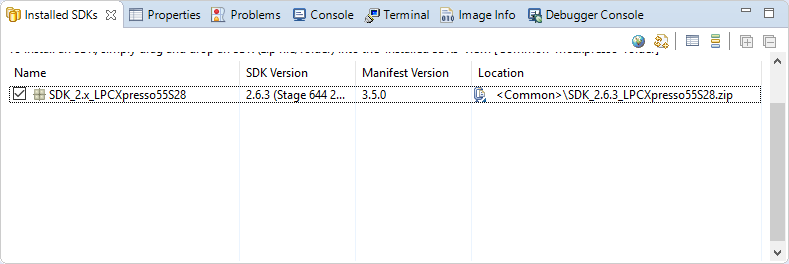

- 已安装的SDK将显示在“已安装SDK”视图中，如下所示
构建示例应用
遵循以下步骤运行hello_world示例。

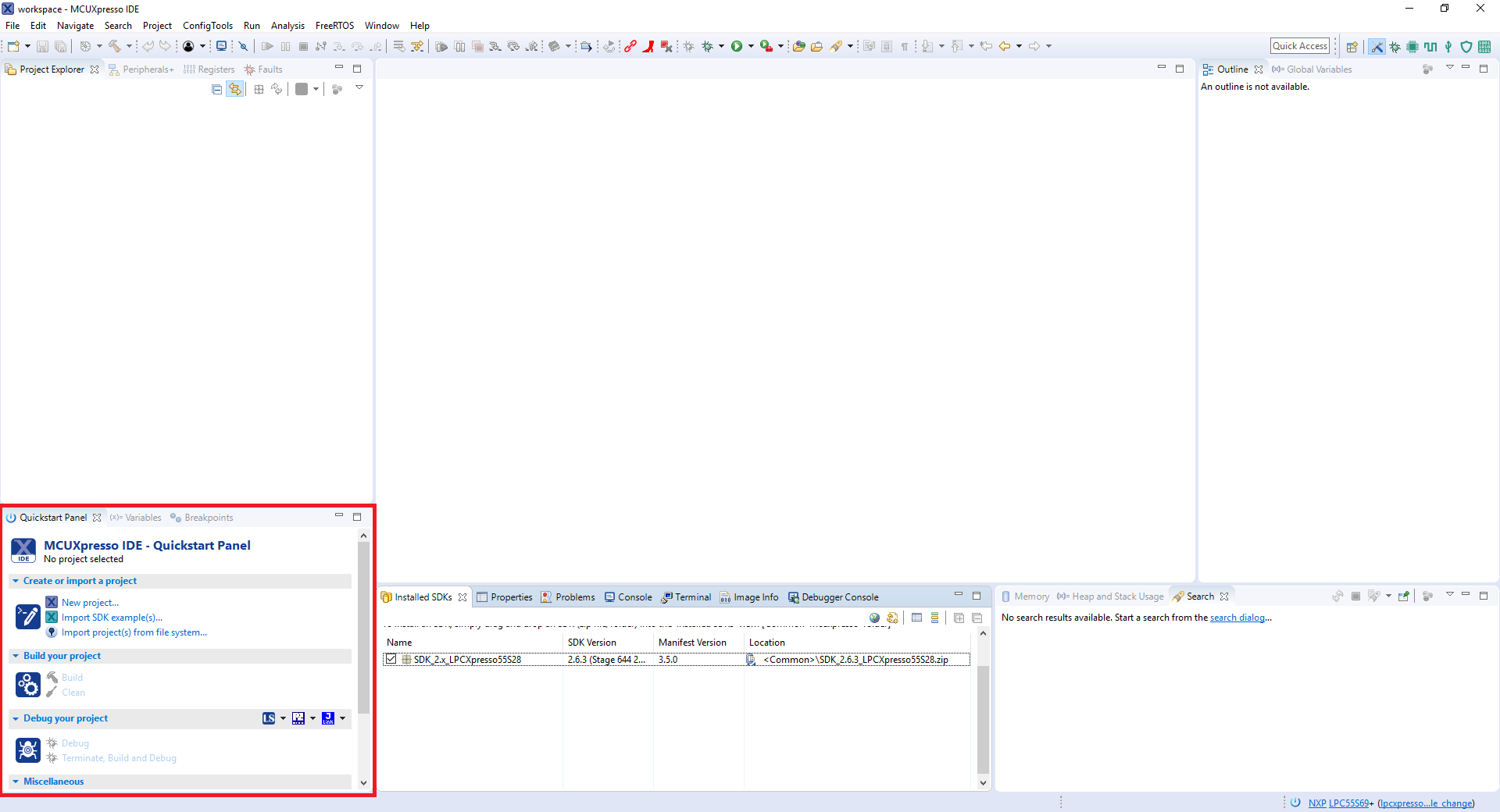

- 在左下角找到快速启动面板

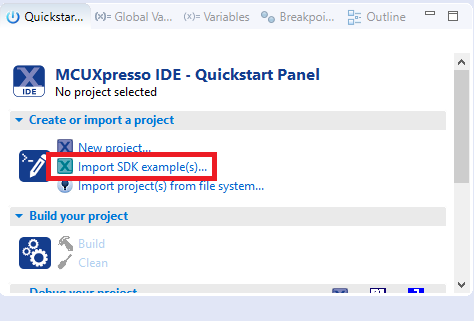

- 然后点击“导入SDK示例……”

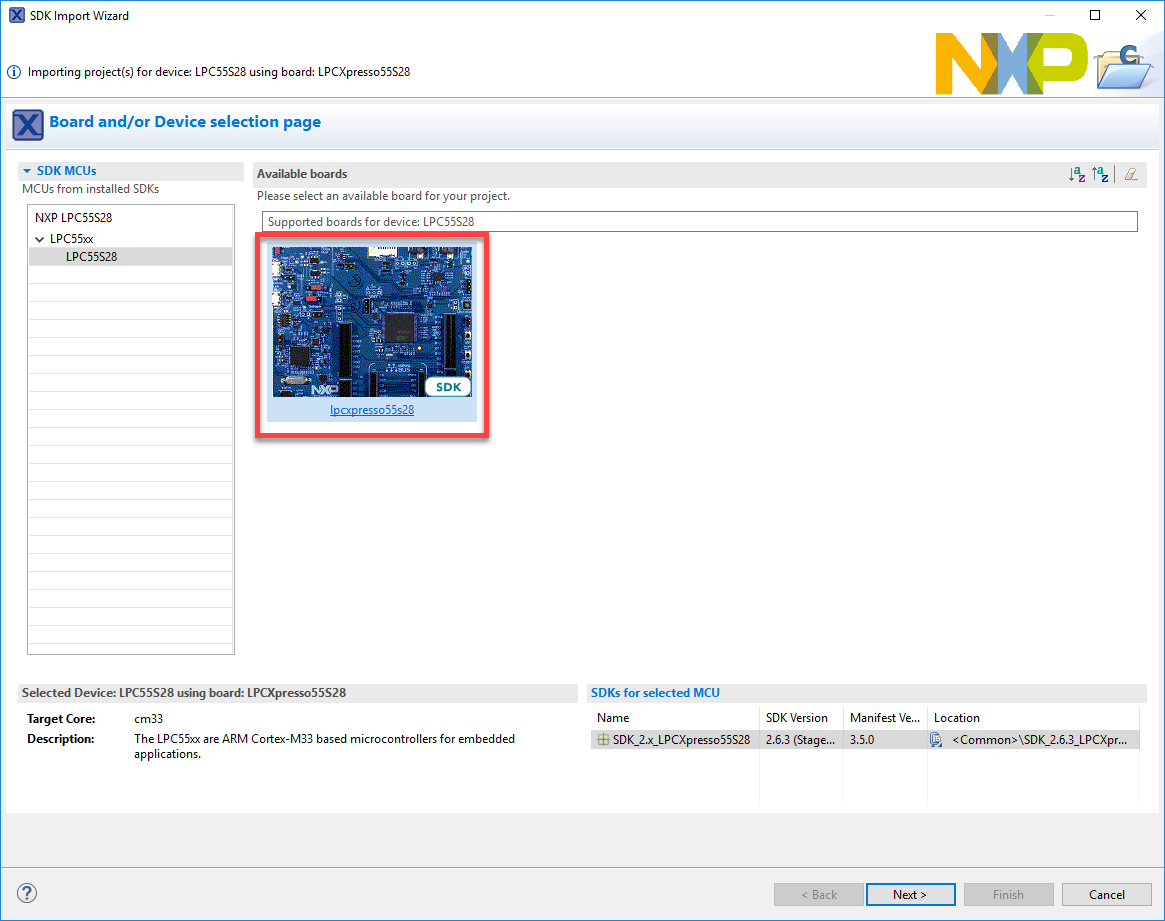

- 点击LPCXpresso55S28板，选择导入可在该板上运行的示例，然后点击“下一步”。

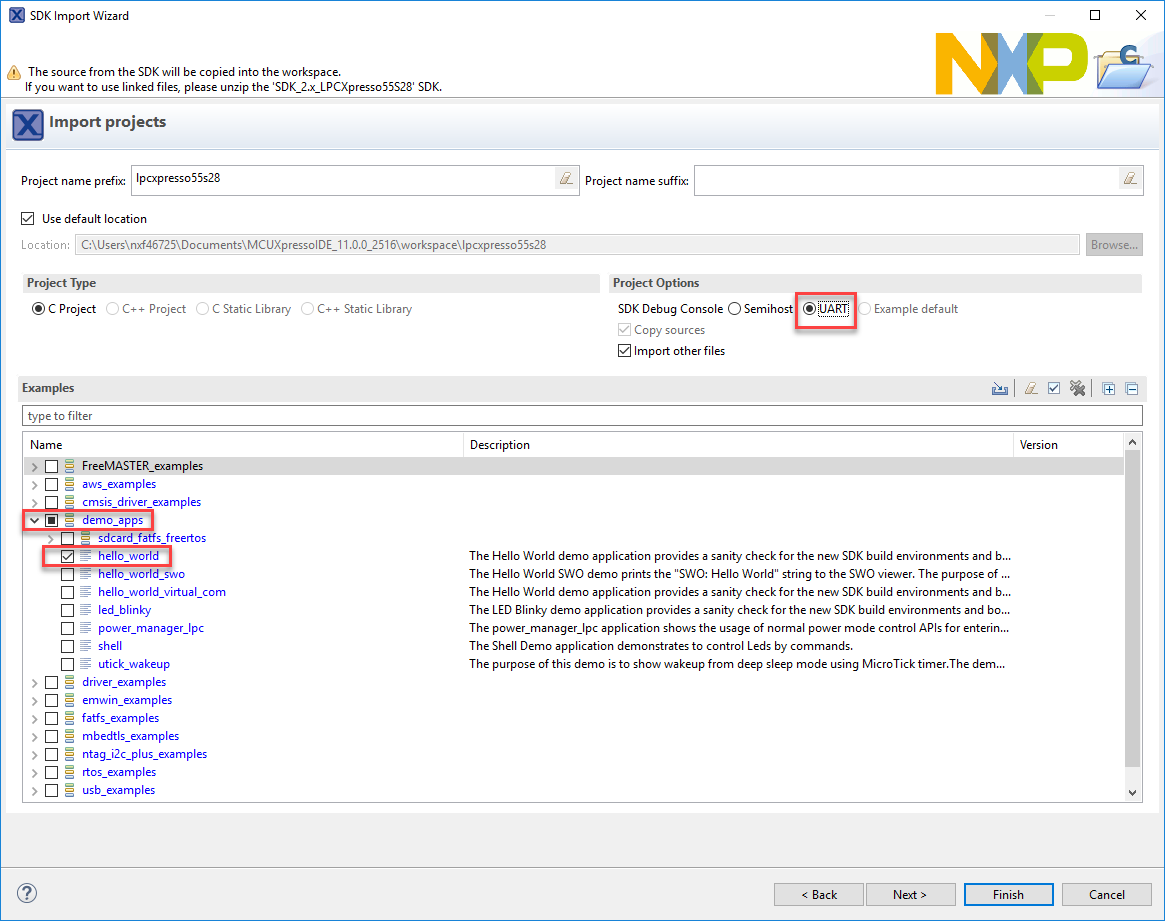

- 使用箭头按钮来展开demo_apps类别，然后点击hello_world旁边的复选框来选择该项目。要使用UART进行打印（而不是默认的半主机），请在项目选项下选择UART作为“SDK调试控制台”复选框。然后点击“完成”。

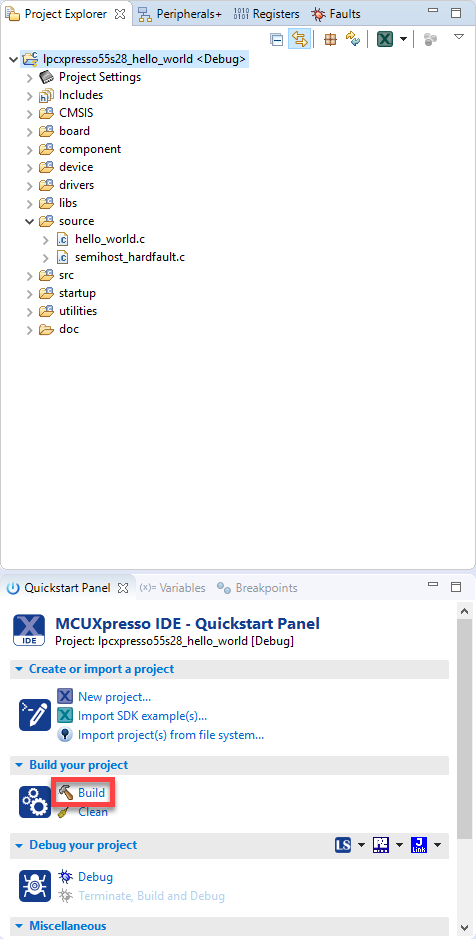

- 现在点击项目名称来构建项目，然后在快速启动面板点击Build或按下“Ctrl+b”。

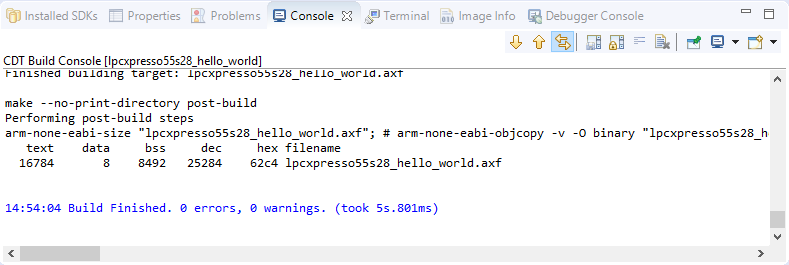

- 您可以在“控制台”选项卡中查看构建的状态。
运行示例应用
- 项目已经编译好了，现在您可以将其闪存到板上并运行它。

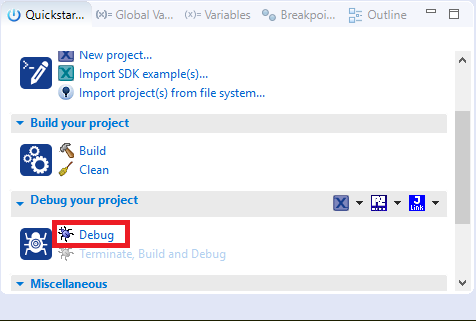

- 确保已插入LPCXpresso55S28板，然后点击快速启动面板中的“调试”。

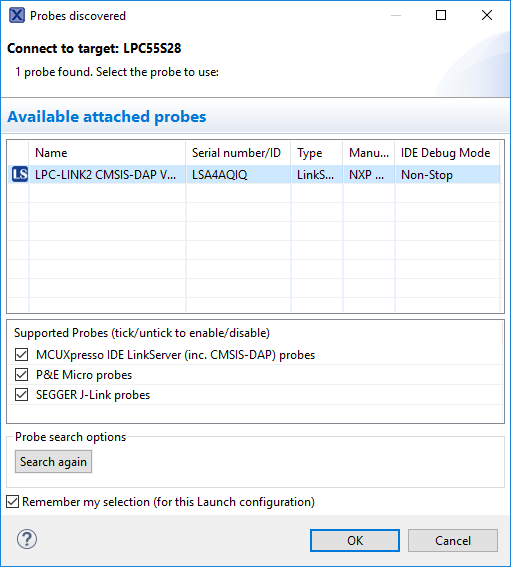

- MCUXpresso IDE将探测互联的板，并应查找CMSIS-DAP硬件调试器，此硬件调试器是LPCXpresso55S28上LPC-LINK2集成电路的一部分。单击OK（确定）继续。
- 固件将被下载到板，并且调试器开始运行。
- 打开一个终端程序，并连接到已显示的板上的COM端口。采用以下设置配置终端：
- 波特率为115200
- 无奇偶校验位
- 数据位为8
- 停止位为1

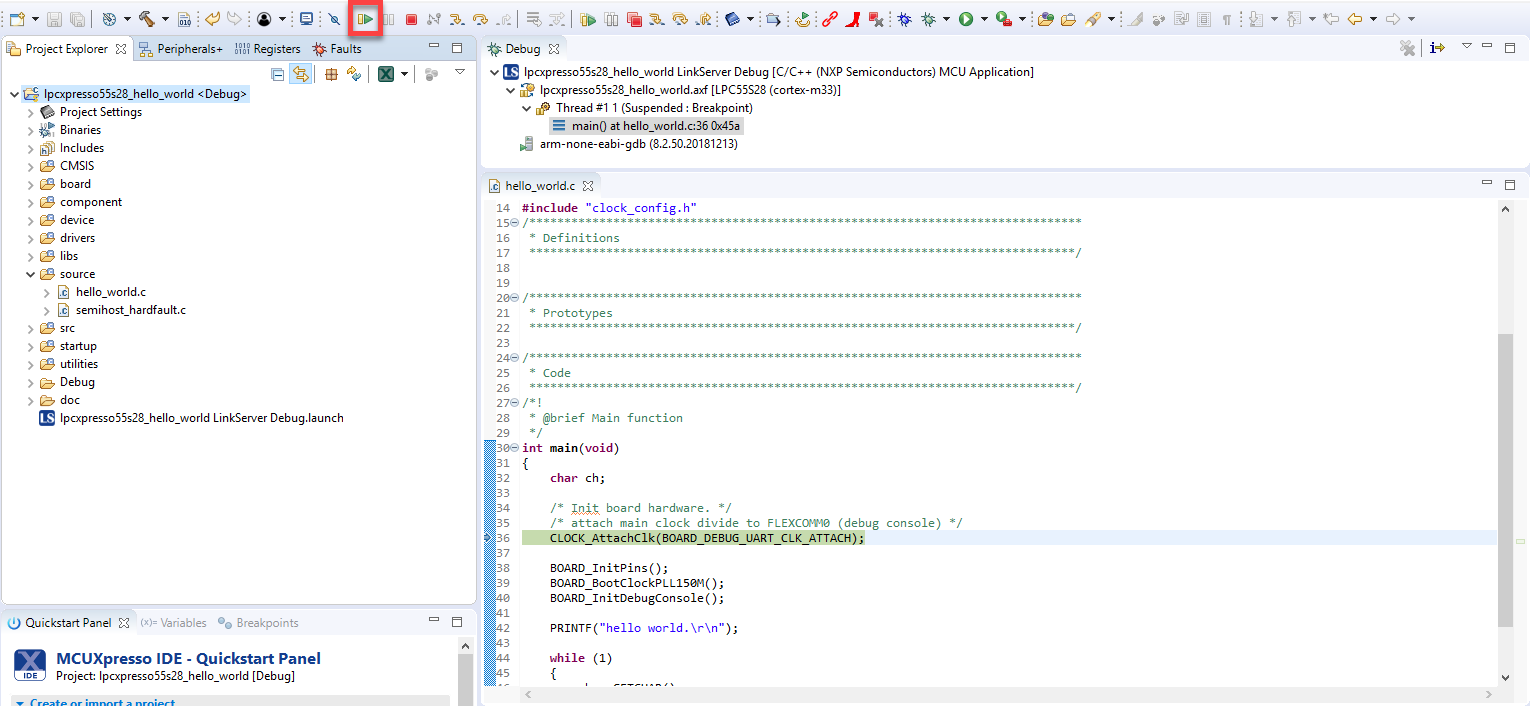

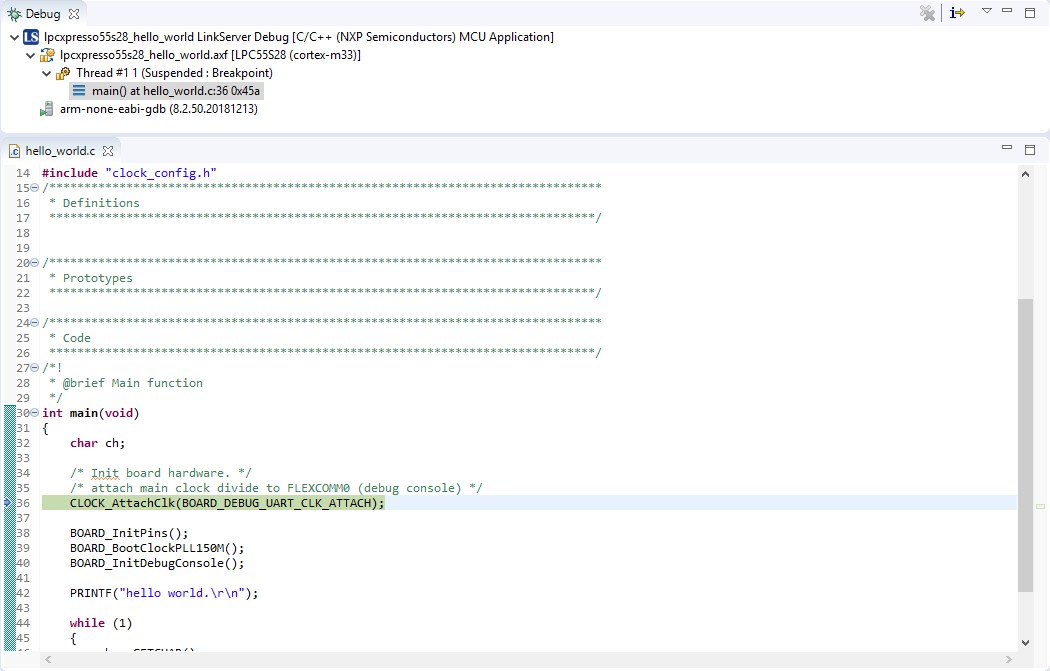

- 点击"Resume"按钮启动应用：
- hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接。
- 使用菜单栏的控件暂停、进入和逐步执行指令，然后点击Terminate（终止）图标停止调试会话：
想使用其他工具链？
采用IAR Embedded Workbench IDE运行演示
构建示例应用
遵循以下步骤运行hello_world应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的文件夹层级。
- 首先解压先前下载的SDK。
- 如果还未完成，打开所需示例应用工作区：大多数示例应用演示工作区文件位于以下路径：
- 从下拉列表中选择所需的构建目标。在这个例子中，选择“hello_world – Debug”目标。

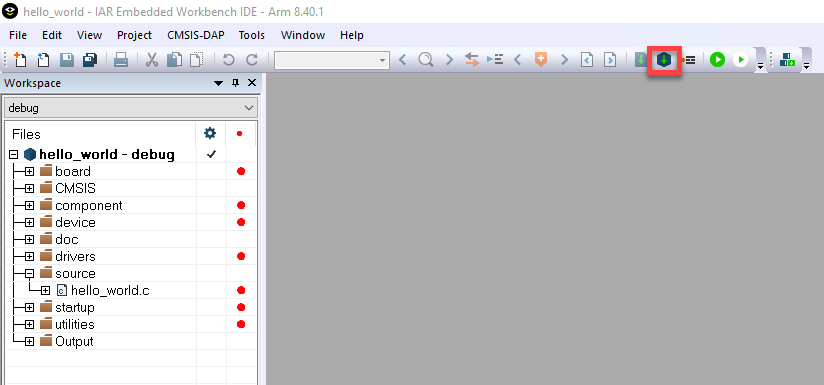

- 要构建应用，点击"Make"按钮（下文中用红色突出显示）。

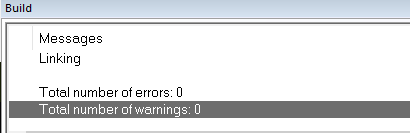

- 构建将完成，并且不会报错。
/boards////iar 以hello_world演示为例，路径为：
/boards/LPCXpresso55S28/demo_apps/hello_world/iar
运行示例应用

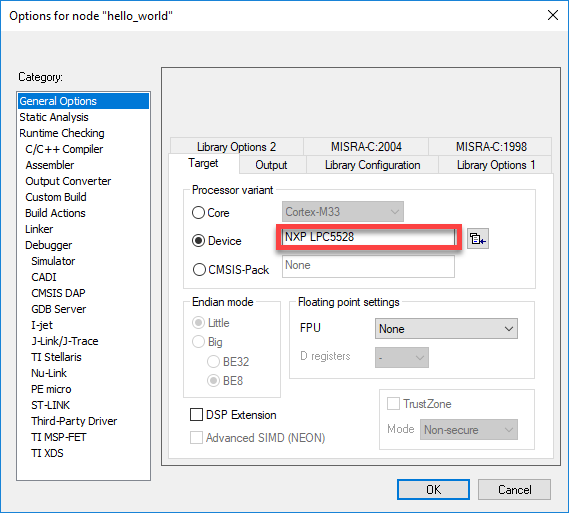

LPCXpresso55S28板出厂时预装了CMSIS-DAP调试接口。如已更改了板上的调试LPC-LINK2应用，请查看本快速入门指南中的步骤2.3 LPCScrypt教程。

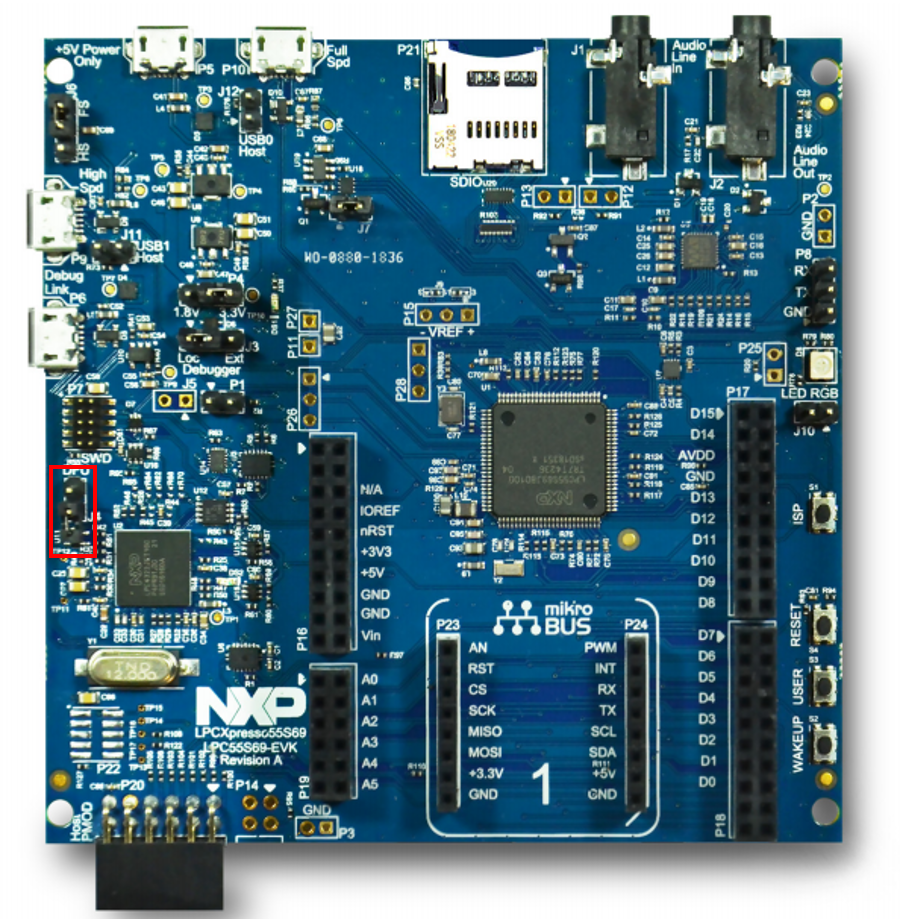

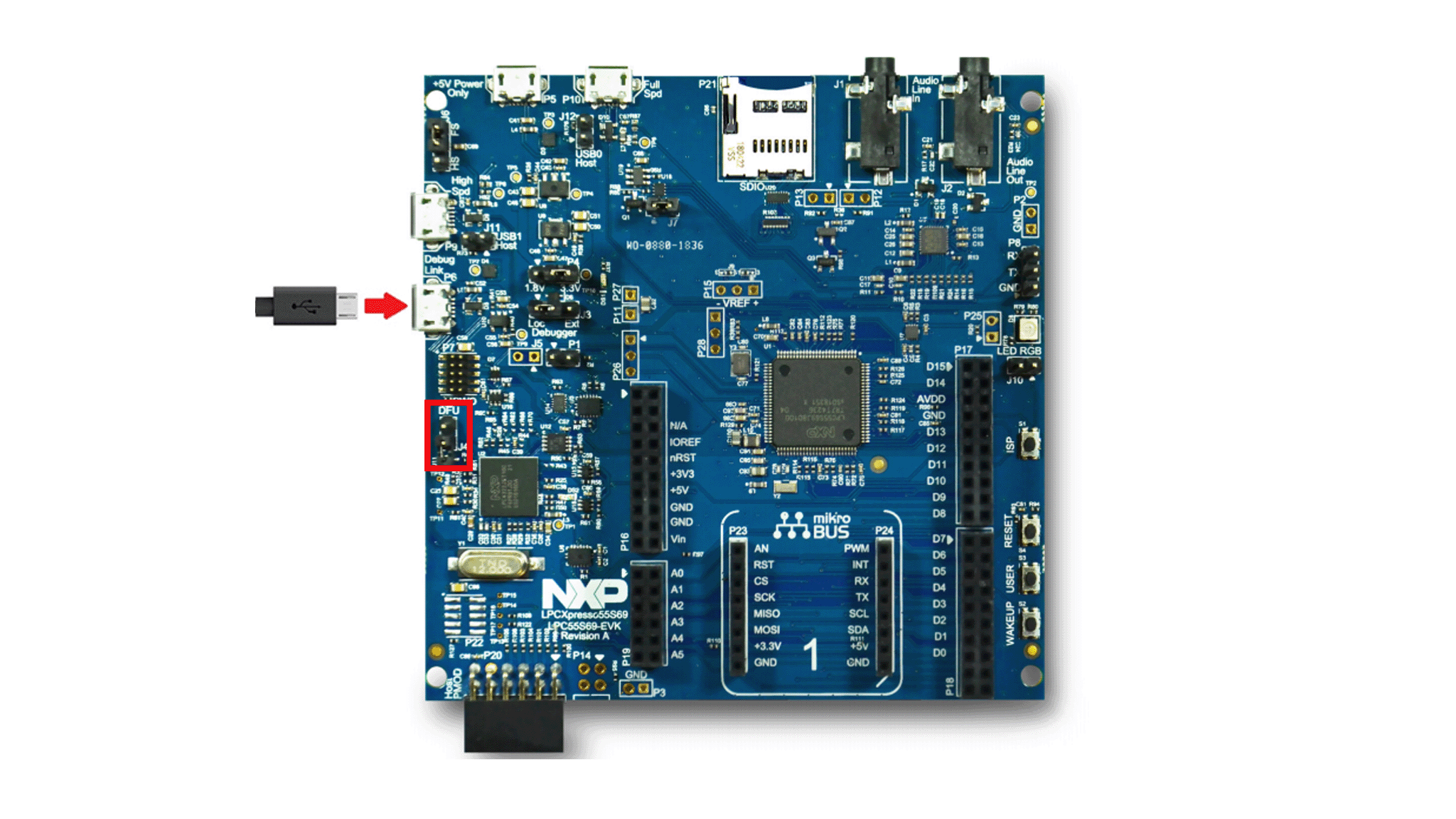

- 将开发平台连接到您的PC，此举通过USB线缆连接板上的P6 “调试链路”完成。确保在给板上电后，从内部闪存启动硬件调试器时拔下DFULink跳线（
J4）。 - 打开PC上的终端应用（如PuTTY或Tera Term），并连接到您之前确定的调试COM端口。采用以下设置配置终端：
- 波特率为115200
- 无奇偶校验位
- 数据位为8
- 停止位为1
- 点击"Download and Debug"（下载和调试）按钮，将应用下载到目标。
- 然后，可将此应用下载到目标应用，并自动运行到main（）函数。
- 点击"Go"按钮运行代码，以启动应用。
- hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接。
采用Keil® MDK/µVision®运行演示
安装CMSIS设备包
安装MDK工具后，必须安装Cortex®微控制器软件接口标准（CMSIS）设备包，才能从调试角度来说完全支持设备。这些设备包包括存储器映射信息、寄存器定义和闪存编程算法。按照这些步骤安装相应的CMSIS包。
- 打开名为µVision的MDK IDE。在IDE中，选择"Pack Installer"图标。

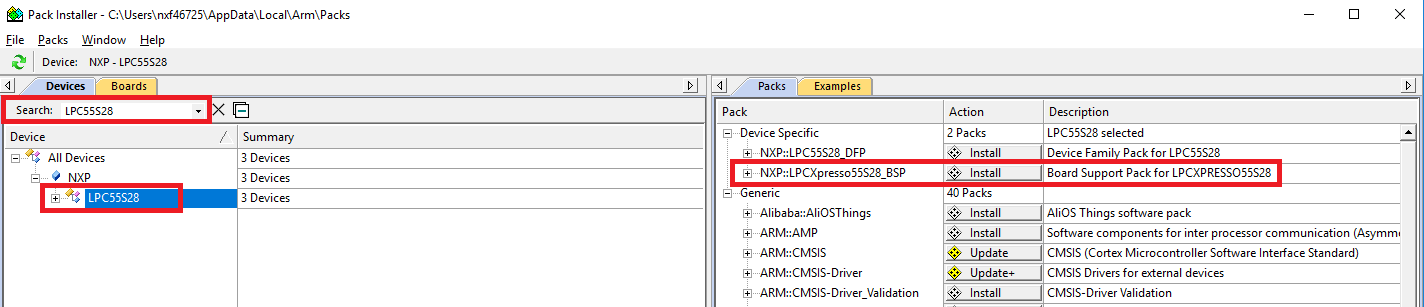

- 在Pack Installer窗口中，搜索“LPC55S28”以显示LPC55s28系列。点击LPC55S28名称，然后在右侧，您将看到NXP::LPCXpresso55S28_DFP设备包。点击设备包旁的"Install"按钮。这个流程需要互联网连接才能成功完成。
- 安装完成后，关闭Pack Installer窗口并返回到µVision IDE。
构建示例应用
遵循以下步骤运行hello_world应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的文件夹层级。
- 如果还未完成，在以下路径中打开所需的演示应用工作区：
/boards/ / / /mdk 此工作区文件名为
.uvmpw，因此在这个具体示例中，实际路径为： /boards/LPCXpresso55S28/demo_apps/hello_world/mdk/hello_world.uvmpw - 要构建演示项目，请选择"Rebuild"按钮，用红色突出显示。
- 构建将完成，并且不会报错。
运行示例应用
LPCXpresso55S28板出厂时预装了CMSIS-DAP调试接口。如已更改了板上的调试LPC-LINK2应用，请查看前面部分介绍的LPCScrypt教程。
- 将开发平台连接到您的PC，此举通过USB线缆连接板上的P6“调试链路”完成。确保在给板上电后，从内部闪存启动硬件调试器时拔下DFULink跳线（
J4）。 - 打开PC上的终端应用（如PuTTY或Tera Term），并连接到您之前确定的调试COM端口。采用以下设置配置终端：
- 波特率为115200
- 无奇偶校验位
- 数据位为8
- 停止位为1

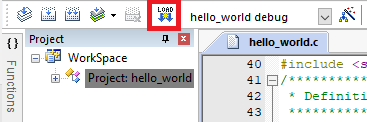

- 应用构建完成后，点击“下载”按钮，将应用下载到目标。
- 点击“启动/停止调试会话”以打开调试视图。
- 点击"Run"（运行）按钮运行代码，以启用应用。

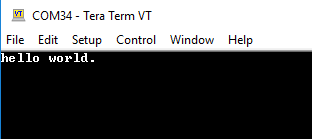

- hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接。
4. 修改SDK示例
4.1 从MCUXpresso SDK克隆示例项目
选项A：使用MCUXpresso IDE来克隆示例项目。
使用MCUxpresso IDE
构建示例应用
以下步骤将引导您打开sctimer pwm占空比变化的例子。该示例设置了PWM信号并定期更新信号占空比。
- 在左下角找到快速启动面板
- 然后点击“导入SDK示例……”
- 点击LPCXpresso55S28板，选择导入可在该板上运行的示例，然后点击“下一步”。

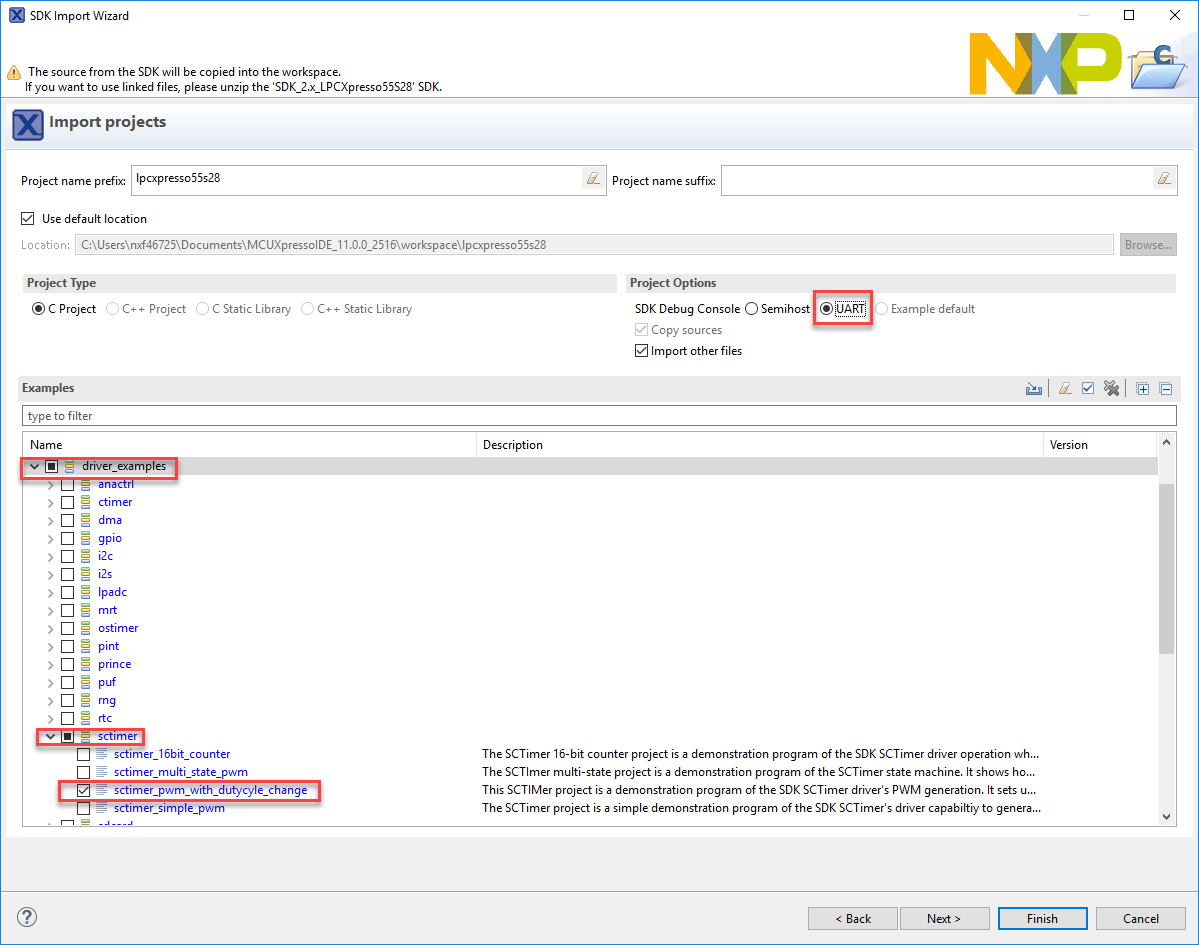

- 使用箭头按钮展开driver_examples目录，然后展开sctimer示例，并点击sctimer_pwm_with_dutycycle_change旁的复选框选择它。要使用UART进行打印（而不是默认的半主机），请在项目选项下选择UART作为“SDK调试控制台”复选框。然后点击“完成”。

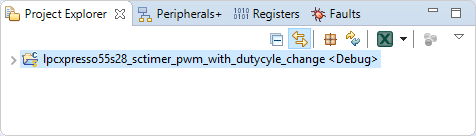

- 点击“Project Explorer”视图中的“lpcxpresso55sd8_sctimer_pwm_with_dutycycle_change”项目，并构建、编译和运行上述演示。
- 如果将LED连接到SCTimer输出引脚，则应该看到LED亮度的变化，否则，使用示波器可以看到占空比的变化。
- 终止调试会话。
选项B：使用MCUXpresso配置工具来克隆与第三方IDE配套使用的现有MCUXpresso SDK示例。
使用MCUXpresso配置工具
构建示例应用
以下步骤将引导您打开sctimer pwm占空比变化的例子。该示例设置了PWM信号并定期更新信号占空比。
- 在左下角找到快速启动面板
- 然后点击“导入SDK示例……”
- 点击LPCXpresso55S28板，选择导入可在该板上运行的示例，然后点击“下一步”。
- 使用箭头按钮展开driver_examples目录，然后展开sctimer示例，并点击sctimer_pwm_with_dutycycle_change旁的复选框选择它。要使用UART进行打印（而不是默认的半主机），请在项目选项下选择UART作为“SDK调试控制台”复选框。然后点击“完成”。
- 点击“Project Explorer”视图中的“lpcxpresso55sd8_sctimer_pwm_with_dutycycle_change”项目，并构建、编译和运行上述演示。
- 如果将LED连接到SCTimer输出引脚，则应该看到LED亮度的变化，否则，使用示波器可以看到占空比的变化。
- 终止调试会话。
4.2 使用引脚工具
首先，我们使用属于MCUXpresso配置工具的引脚工具来显示如何在项目中添加一个新的GPIO引脚来使LED闪烁。
使用MCUXpresso IDE引脚工具
要打开MCUXpresso IDE中的引脚工具：

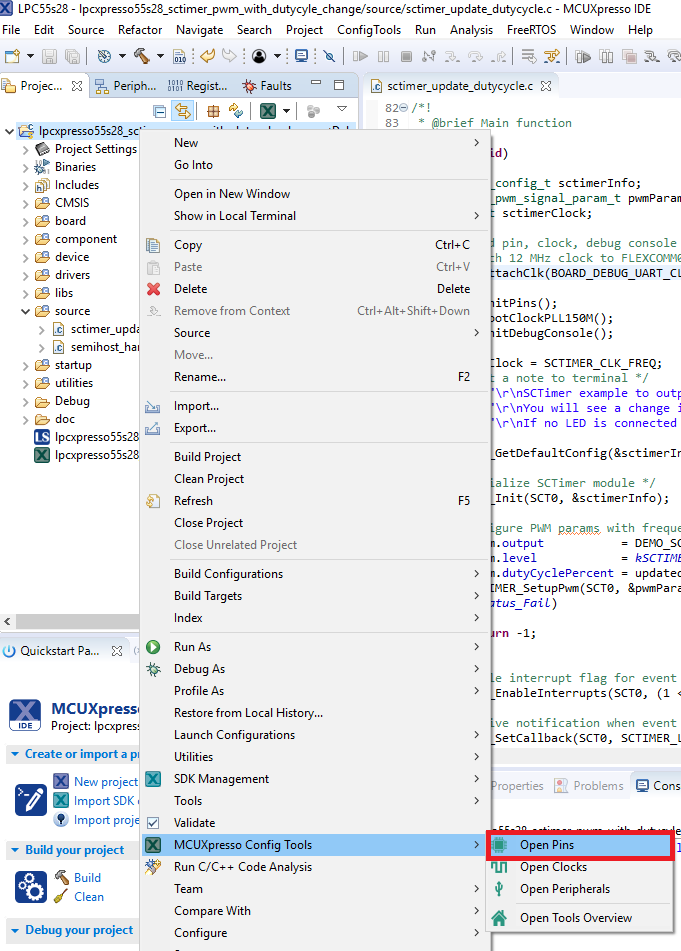

- 右击“lpcxpresso55s28_sctimer_pwm_dutycycle_change”项目，选择“MCUXpresso Config Tools”，然后点击“打开引脚” ，以此打开引脚工具。
- 引脚工具现在应该显示pwm项目的引脚配置。
要打开MCUXpresso配置工具中的引脚工具：
- 打开MCUXpresso配置工具。

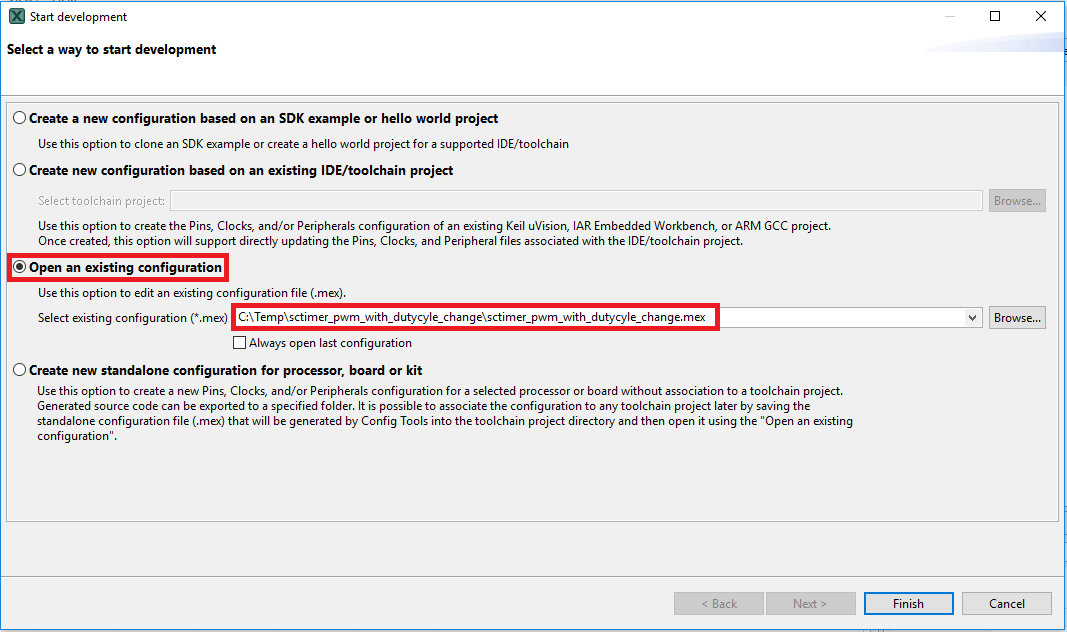

- 在出现的向导中，选择“打开现有配置”单选按钮，然后选择您已克隆的项目，然后点击“下一步”。
- 从工具栏选择Tools → Pins，打开引脚工具。
- 引脚工具现在应该显示pwm项目的引脚配置。

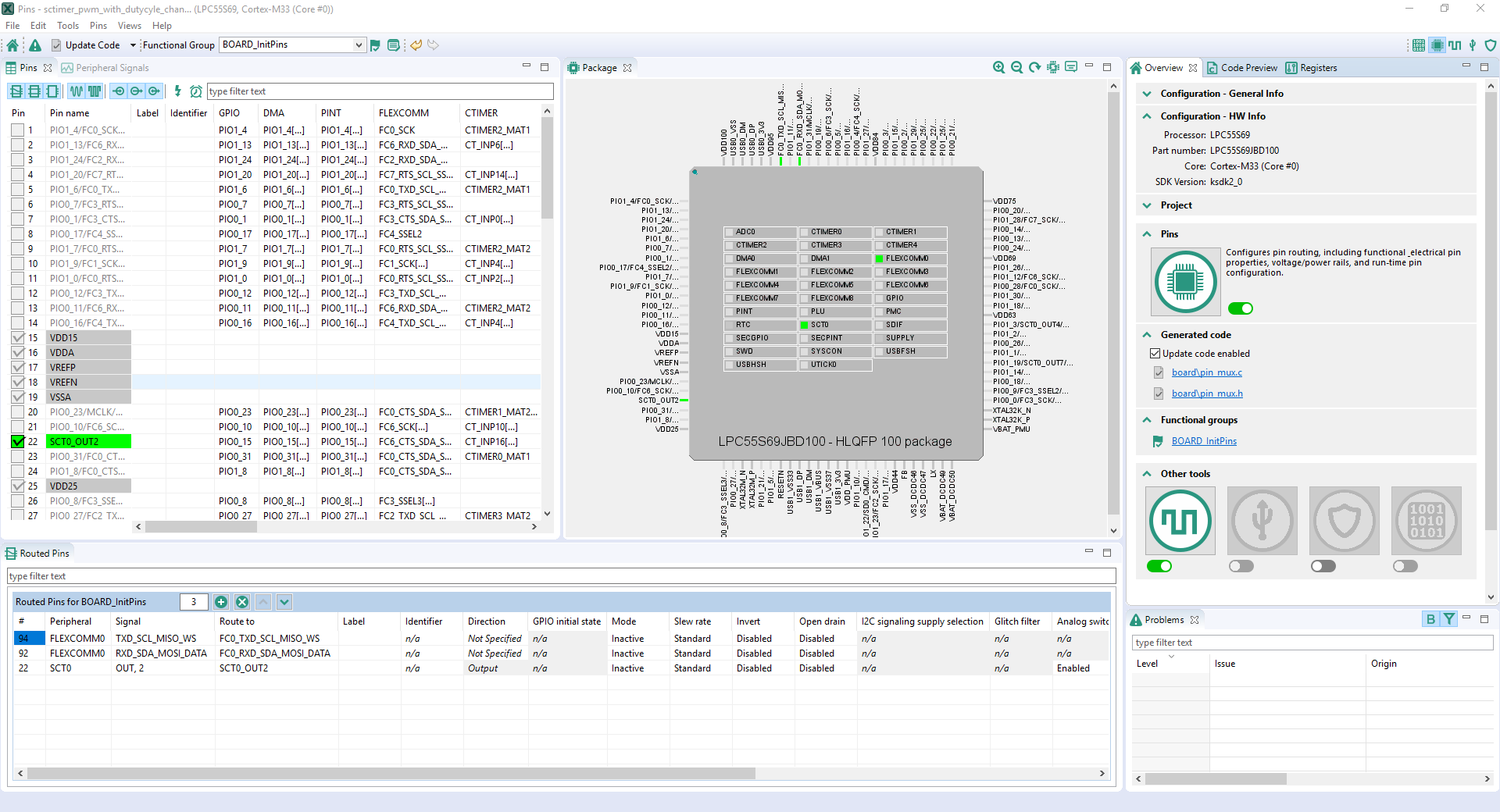

使用引脚工具修改SCT路由的引脚：

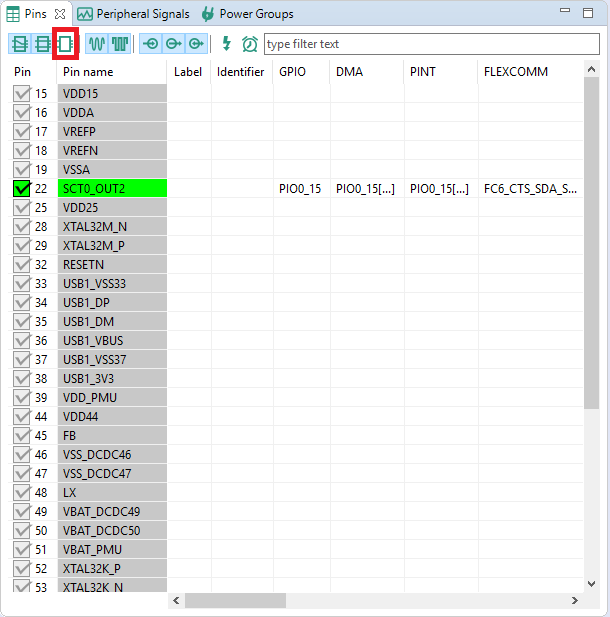

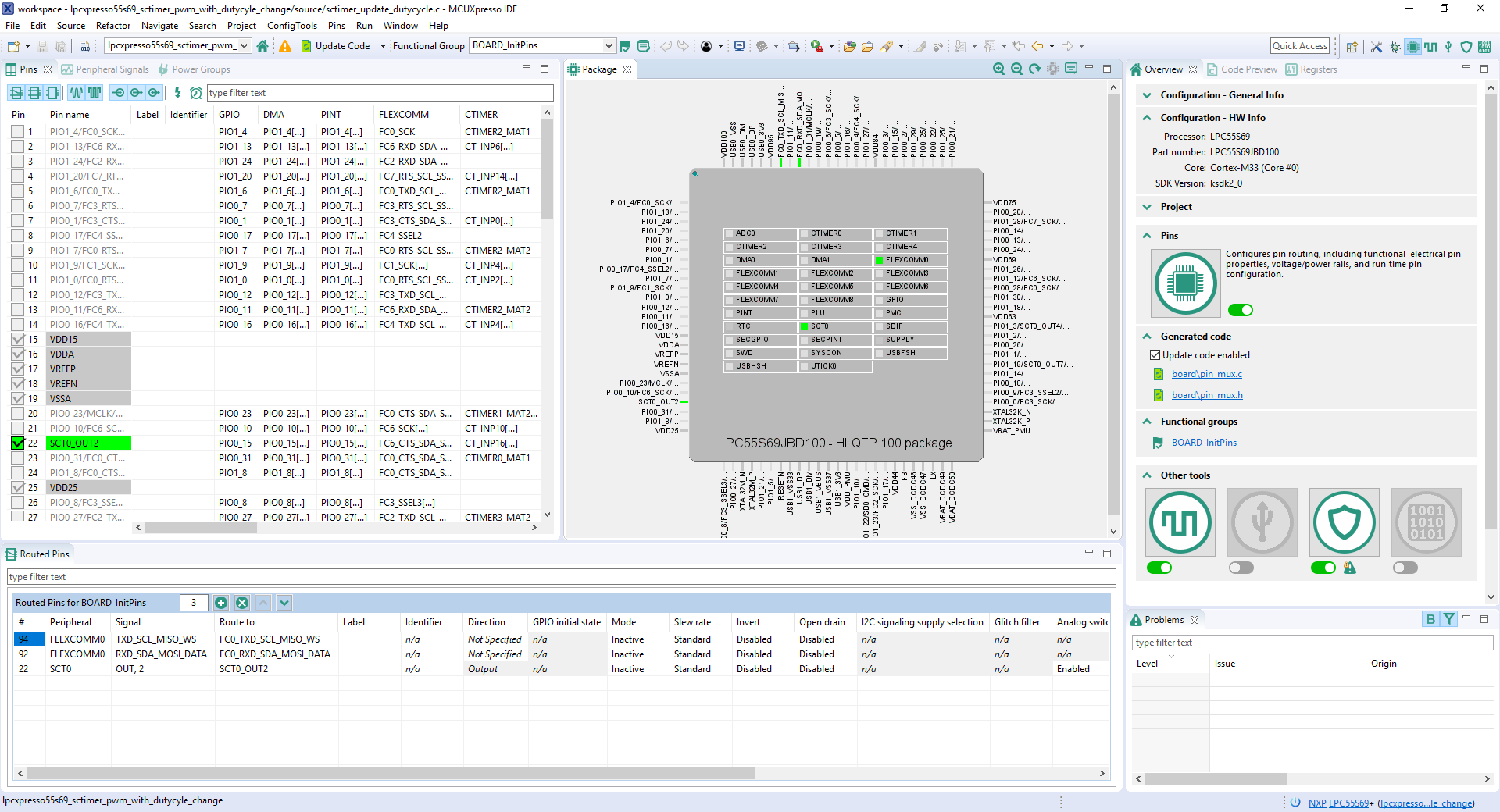

- 我们将在其余指南中使用MCUXpresso IDE，但在其他第三方IDE的MCUXpresso配置工具中可以完成相同的步骤。在“引脚”视图中，取消勾选“显示未路由的引脚”复选框，仅查看已路由的引脚，您还将看到默认情况下已路由的引脚。已路由的引脚在引脚名称旁边留有一个绿色勾选框。为每个已路由引脚所选的功能以绿色突出显示。

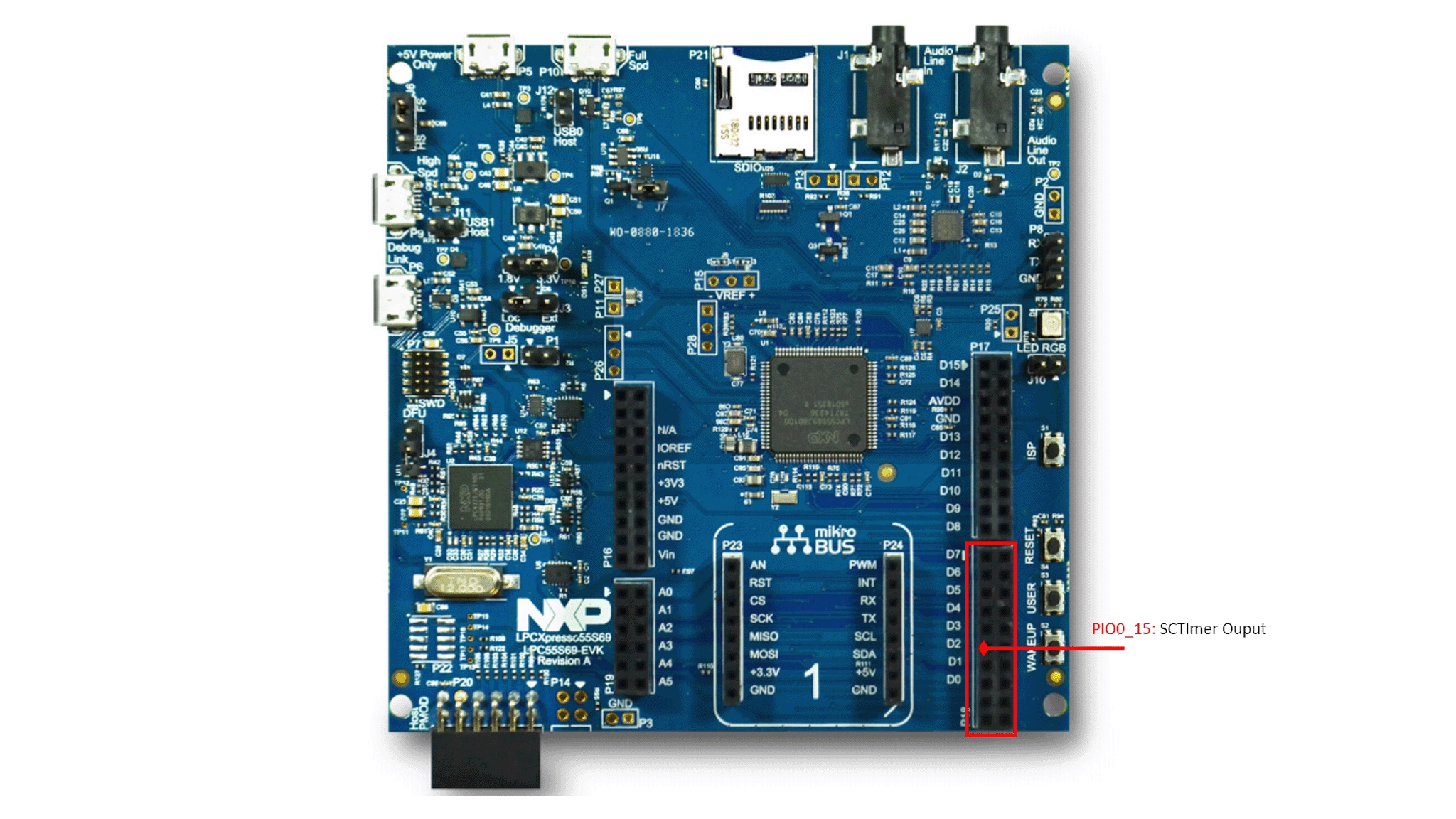

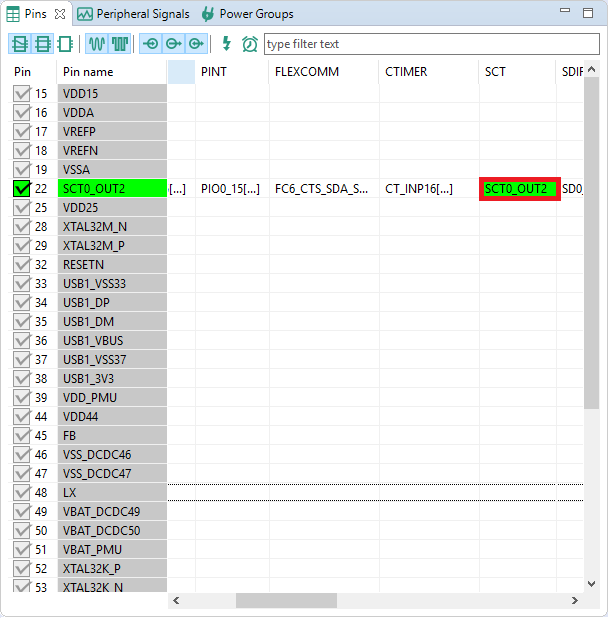

- 在当前配置中，PIO0_15被路由为SCT0_OUT2。禁用PIO0_15，并更改PIO1_4的多路复用器设置，使用其SCTimer功能来驱动蓝色LED。
- 点击SCT列下的“ SCT0_OUT2”字段，可禁用作为SCTIMER的PIO0_15。然后，该引脚将被禁用（引脚将不再具有勾选框），从而从列表中消失。

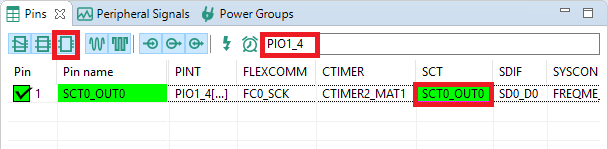

- 现在，将PIO1_4路由为SCTIMER。首先，选择“显示未路由引脚”，以便重新显示所有引脚。然后，在引脚视图中搜索PIO1_4。最后，点击SCTIMER列“SCT0_OUT0”下的框。该框将以绿色突出显示，并在引脚旁边显示勾选。
- 现在是时候导出由引脚工具生成的最新pin_mux.c和pin_mux.h文件，将这些更改实施到项目中。点击菜单栏中的“更新项目”。

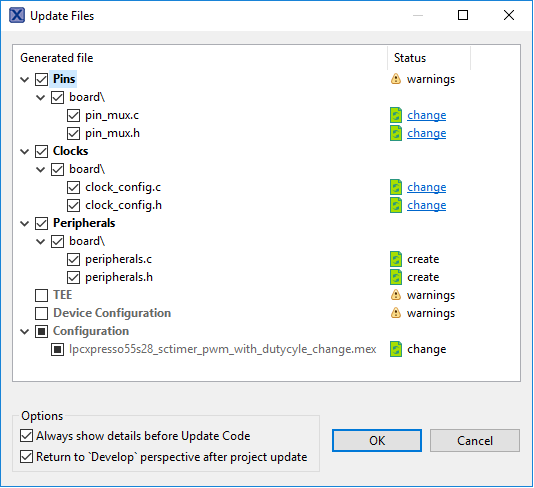

- 弹出的窗口将显示正在更改的文件，您可以点击“diff”查看当前文件与引脚工具生成的新文件之间的差异。点击“确定”将新文件覆盖到项目中。

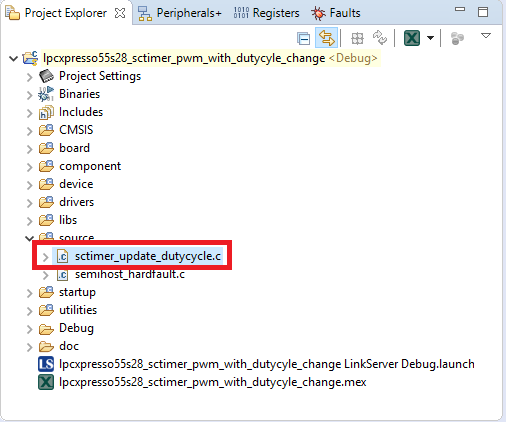

- 现在在IDE内部，打开

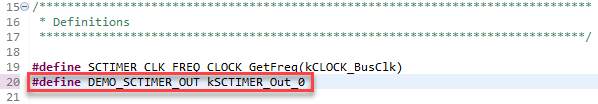

sctimer_update_dutycycle.c文件。 - 请注意，当我们在工具中更改sctimer路由引脚时，PIO0_15使用SCT_OUT4，而PIO1_4 （蓝色led）使用SCT_OUT0，我们将“DEMO_SCTIMER_OUT”宏从“kSCTIMER_Out_2”更改为“kSCTIMER_Out_0”
- 按照上一节所述构建并下载项目。
- 运行应用。您现在应该看到蓝色的LED“正在呼吸”
- 终止调试会话
4.3 使用时钟工具
然后，使用属于MCUXpresso配置工具的时钟工具来更改时钟设置并更改LED闪烁的速率。
使用MCUXpresso IDE时钟工具
要打开MCUXpresso IDE中的时钟工具：

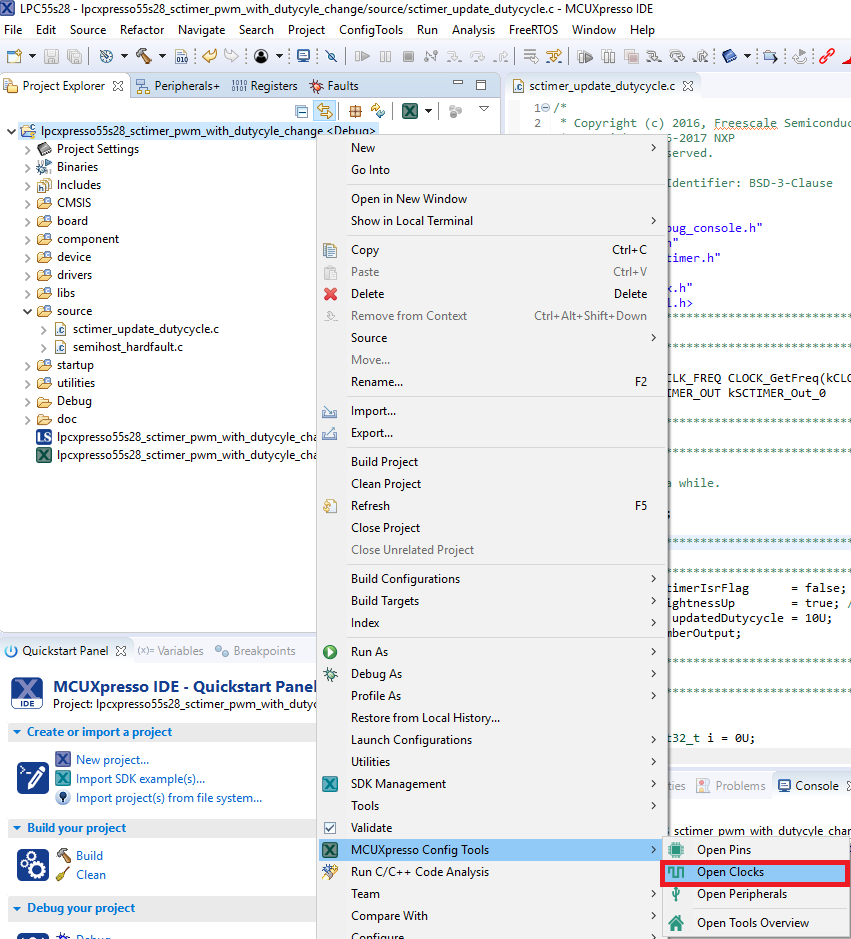

- 右击“lpcxpresso55s28_sctimer_pwm_with_dutycycle_change” 项目并选择“MCUXpresso Config Tools”，然后点击“Open Clocks”可打开时钟工具。
- 时钟工具现在应该显示此项目的引脚配置。
要打开MCUXpresso配置工具中的时钟工具：
- 打开MCUXpresso配置工具。
- 在出现的向导中，选择“打开现有配置”单选按钮，然后选择您已克隆的项目，然后点击“下一步”。
- 从工具栏选择Tools → clocks，打开时钟工具。
- 引脚工具现在应该显示pwm项目的引脚配置。
使用时钟工具来修改系统时钟：

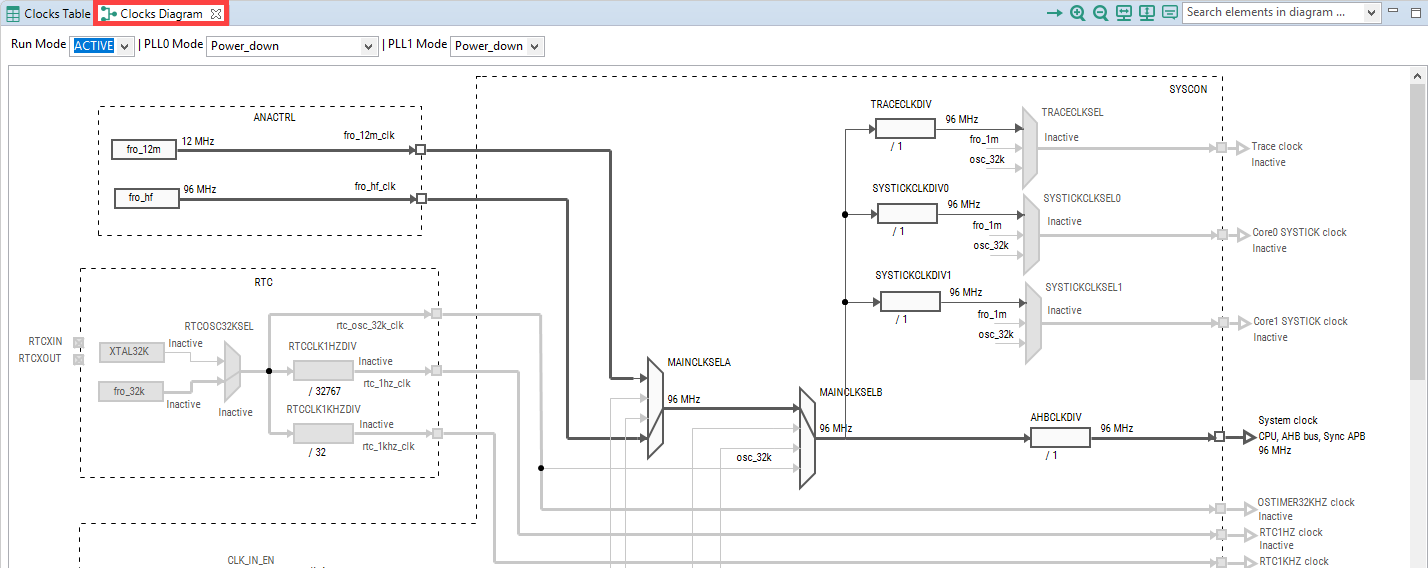

- 我们将在其余指南中使用MCUXpresso IDE，但在其他第三方IDE的MCUXpresso配置工具中可以完成相同的步骤。点击左上角的选项卡，切换到Clocks Diagram视图。
- 确保您位于名为“ BOARD_BootClockFROHF96M”的功能组中。

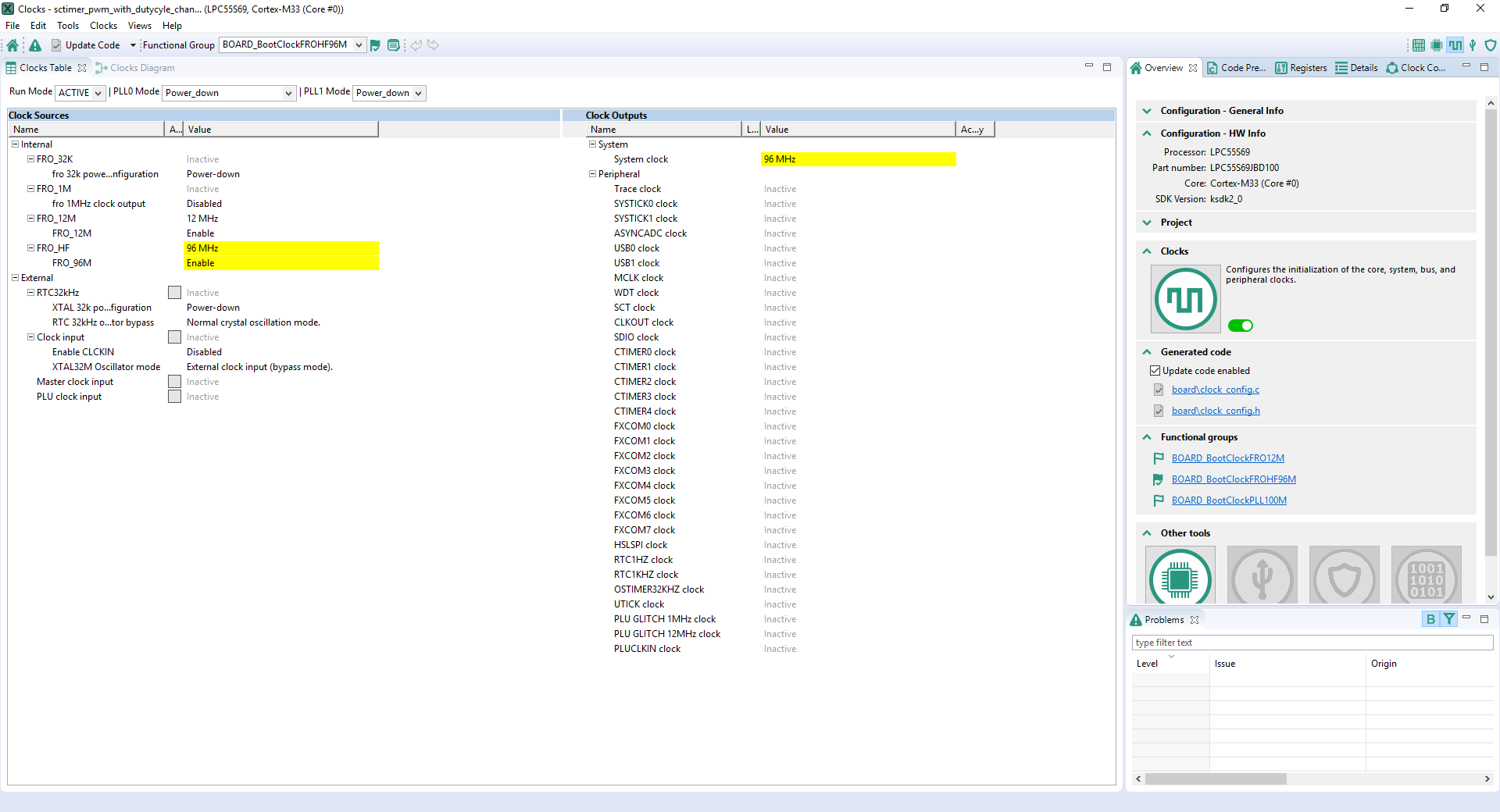

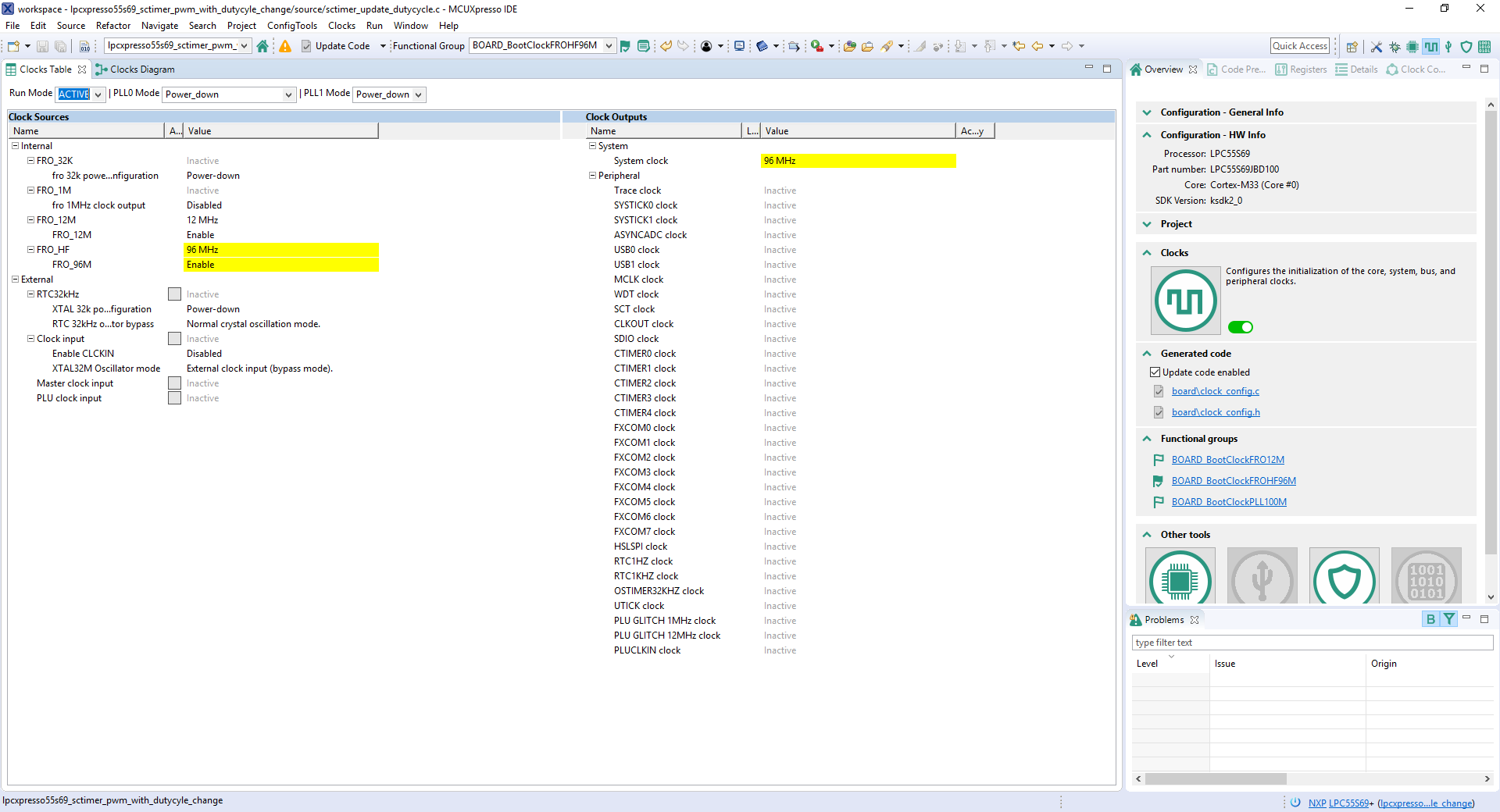

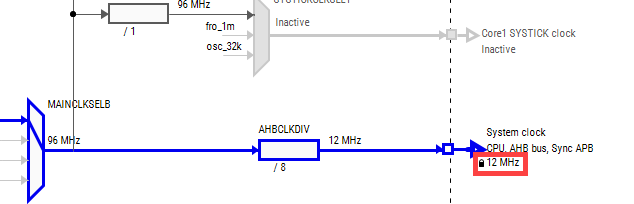

- 点击系统时钟字段并键入“12”来更改内核时钟频率。您将看到所有其他时钟值也会自动更改，以适应这个较慢的速度。完成后，它看起来会是这样：
- 现在是时候导出由“引脚”工具生成的最新
clock_mux.c和clock_mux.h文件，将这些更改实施到项目中。点击菜单栏中的“更新项目”。 - 弹出的窗口将显示正在更改的文件，您可以点击“diff”查看当前文件与时钟工具生成的新文件之间的差异。点击“确定”将新文件覆盖到项目中。
注：引脚文件也可能被标记为正在更新，因为标题已被更改。
- 按照上一节所述构建并下载项目。
- 运行应用。现在，您应该看到蓝色LED的“呼吸”速度要慢得多。
- 终止调试会话
4.4 成功
修改应用程序后，您将看到LPCXpresso55S28 RGB蓝色LED缓慢地“呼吸”。
MCUXpresso终端
MCUXpresso终端
最新版本的MCUXpresso IDE带有终端仿真应用。此工具可用来显示从恩智浦开发平台的虚拟串行端口发送的信息。
- 打开MCUXpresso IDE。
- 点击IDE顶部的“打开终端”按钮或按“Ctrl + Alt + Shift + T”来启动MCUXpresso IDE终端。

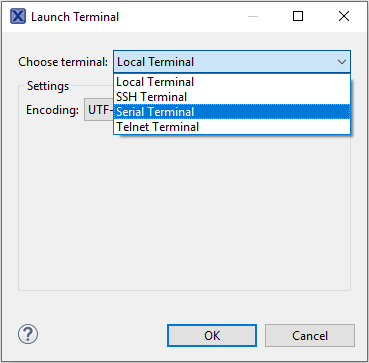

- 选择串行终端。

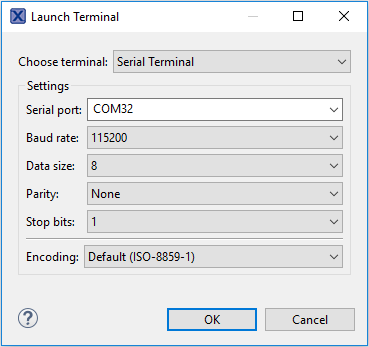

- 配置串行端口设置（使用LPCXpresso COM端口号），波特率为115200，数据位为8，无奇偶校验位，停止位为1，然后按下“确定”按钮。

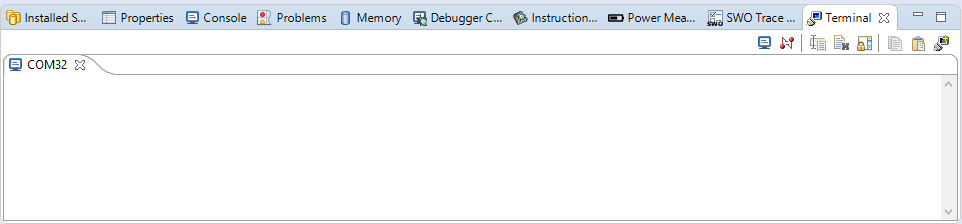

- 确认连接已打开。如果已连接，MCUXpresso IDE将在终端视图中显示如下图所示。
- 一切就绪
Tera Term教程
Tera Term教程
Tera Term是一款备受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
- 从SourceForge下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作。
- 启动Tera Term。首次启动时，会显示以下对话。选择串行选项。假设您已连接了板，列表中会自动填充一个COM端口。
- 配置串行端口设置（使用之前确定的COM端口号），波特率为115200，数据位为8，无奇偶校验位，停止位为1。要进行此操作，进入Setup→Serial Port并更改设置。
- 确认连接已打开。如已连接，Tera Term将在标题栏中显示以下内容。
- 一切就绪
Putty教程
Putty教程
PuTTY是一款备受欢迎的终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
- 使用以下按钮下载PuTTY。下载完成后，运行安装程序，然后返回到该页面继续操作。
- 启动PuTTY，可双击下载的
*.exe文件或从开始菜单启动，具体取决于您所选的下载类型。 - 配置在启动的窗口中，选择"Serial"单选按钮并输入您之前确定的COM端口号。还要输入波特率，在本例中，为115200。
- 点击“Open”（打开），打开串行连接。假设板已连接，并已输入正确的COM端口，此终端窗口会打开。如果配置不正确，PuTTY将会发出提示。
- 一切就绪。
安全与完整性
LPC55S28采用安全设计，并由驱动片上系统（SoC）的安全软件提供支持。
| 文档和视频 | 说明 |
|---|---|
| AN12278：面向物联网的LPC55S00安全解决方案 | 本文档详细说明了各LPC55Sxx MCU在安全系统方面的区别和进展。 |
| AN12324：LPC55Sxx使用PUF和哈希密码进行AES编码 | 如何使用根密钥安全地生成、存储和检索用户密钥。 |
| AN12445：非对称加密加速器CASPER | 本文介绍LPC55S2x系列安全器件上的加密加速器、信令处理引擎以及RAM共享（CASPER）。CASPER外设为非对称加密算法以及某些信号处理算法提供加速。 |
| AN12527：LPC55Sxx PRINCE实时数据加密 | PRINCE算法用于对LPC55Sxx片上闪存内容进行实时加密/解密操作。此功能有助于保护资产，例如保护应用代码、保护数据和启用安全闪存更新。 |
MCUXpresso SDK示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了一些与信息安全相关的常见示例。
CASPER示例
使用KSDK软件的演示程序使用CASPER软件驱动程序实现模块化求幂算法。
路径：
/boards/lpcxpresso55s28/driver_examples/casper Hashcrypt示例
演示程序使用KSDK软件加密纯文本，然后使用AES和SHA算法进行解密。
路径：
/boards/lpcxpresso55s28/driver_examples/hasycrypt PRINCE示例
如何设置PRINCE驱动程序，以便对存储在内部闪存中的数据进行实时加密/解密。
路径：
/boards/lpcxpresso55s28/driver_examples/prince PUF
使用KSDK软件的演示程序使用PUF软件驱动程序实现了安全密钥存储。
路径：
/boards/lpcxpresso55s28/driver_examples/puf RNG
演示程序使用KSDK软件生成随机数并将其打印到终端。
路径：
/boards/lpcxpresso55s28/driver_examples/rng> 工具和参考
MCUXpresso安全配置工具这是一款基于GUI的应用程序，用于简化在恩智浦MCU上生成和配置可启动的可执行文件。
有线通信
| 文档和视频 | 说明 |
|---|---|
| 使用ConfigTool从头创建USB项目 | 使用MCUXpresso配置工具和LPCXpresso55S28-EVK创建USB项目。 |
| TN00071：检测带全速集线器的USB | 在LPC55xx器件上，使用带全速集线器的USB高速设备控制器时出现错误。本技术说明介绍了软件解决方法以及如何使用USB PHY接收器控制（RX）寄存器，以确保在USB连接阶段检测到正确的主机速度。 |
| TN00063：LPC5500无晶体USB解决方案 | 本技术说明阐述了如何修改软件，以便在LPC5500应用中以全速模式集成无晶体USB设备操作。 |
MCUXpresso SDK示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了有线通信的一些常见示例。
Shell演示（UART示例）
演示如何实现命令行shell应用。
路径：
/boards/lpcxpresso55s28/demo_apps/shell 驱动程序示例
SDK中存在许多驱动程序示例，包括GPIO、I2C、I2S、SPI和UART。
路径：
/boards/lpcxpresso55s28/driver_examples SDMMC示例
多个示例展示了如何在SDHC驱动程序中使用基于中断或轮询的传输API访问SD卡，以及在SDK软件中使用基于SDCARD驱动程序的FATFS磁盘。
路径：
/boards/lpcxpresso55s28/sdmmc_examples USB示例
SDK中存在大量主机和设备操作的USB示例。
路径：
/boards/lpcxpresso55s28/usb_examples 无线连接
| 文档和视频 | 说明 | 应用笔记软件 |
|---|---|---|
| AN12805：建立与私有云的安全连接 | 如何使用LPCXpresso55S28板创建安全的嵌入式软件项目。 | 下载 |
| 将LPC55S69连接到Amazon Web Services | 演示重点介绍如何使用MCUXpresso和Amazon Alexa通过AWS实现WIFI启用和云连接。 | - |
| 如何向AWS IOT和Alexa Skills添加外设 | 向AWS IOT和Alexa Skills项目逐步添加外设。 | - |
| Amazon FreeRTOS文档 | FreeRTOS是市场领先的面向微控制器和小型微处理器的实时操作系统（RTOS）。这里的资源包括用户指南、API参考资料、移植指南和认证指南。 | - |
| AWS IoT开发人员指南 | AWS IoT提供设备软件，可以帮助您将物联网设备集成到基于AWS IoT的解决方案中。 | - |
MCUXpresso SDK示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了一个与无线连接相关的常见示例。
NTAG I2C Explorer Blink
演示了NT3H2111_2211 NTAG I2C和带有I2C接口芯片的互联NFC标签的使用，并演示了与设备的基础通信。
路径：
/boards/lpcxpresso55s69/ntag_i2c_plus_examples/ntag_i2C_explorer_blink Wi-Fi串行演示和Wi-Fi串行iPerf示例
串行演示展示了如何使用通过UART接口连接的串行MWM Wi-Fi模块。iperf示例提供了测量网络协议栈性能的基本命令。
路径：
/boards/lpcxpresso55s28/wifi_examples Shadow Wi-Fi示例
简单的灯泡示例说明了客户端应用和事物如何与Shadow服务进行通信。
路径：
/boards/lpcxpresso55s28/aws_examples/shadow_wifi_serial 多核与硬件加速
LPC55S28包含主频高达150Mhz的Arm® Cortex® M-33内核。此外，它还提供了一个加密引擎，即加密加速器、信令处理引擎以及RAM共享（CASPER）外设，为非对称加密算法以及某些信号处理算法提供加速。
| 文档和视频 | 说明 |
|---|---|
| AN12445：非对称加密加速器CASPER | 本文介绍LPC55S2x系列安全器件上的加密加速器、信令处理引擎以及RAM共享（CASPER）。CASPER外设为非对称加密算法以及某些信号处理算法提供加速。 |
MCUXpresso SDK示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了一个与多核和硬件加速相关的常见示例。
CASPER示例
使用KSDK软件的演示程序使用CASPER软件驱动程序实现模块化求幂算法。
路径：
/boards/lpcxpresso55s28/driver_examples/casper 音频
| 文档和视频 | 说明 |
|---|---|
| AN12939：声道音频解决方案在LPC55xx上的实现 | LPC55S28的板载DSP加速器非常适合USB音频应用。 |
快速音频演示：
对于本次演示，您需要以下项目：
- 线路级音频源，如手机或平板电脑。
- 用于将音频源连接到LPC55S28板的立体声音频线缆
- 立体声音频耳机。
将手机或平板耳机的音频源插入[音频输入]接口，然后将耳机连接到[音频输出]。
当向输入接口提供音频时，您可通过耳机收听音频。
MCUXpresso SDK示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了一些与音频相关的常见示例。
音频演示
列举录制或播放设备的裸机和FreeRTOS示例。USB设备：音频生成器、音频扬声器、复合HID音频USB主设备：音频扬声器
路径：
/boards/lpcxpresso55s69/usb_examples I2S示例
DMA和中断传输示例展示了如何使用I2S接口连续播放正弦波进行输出。路径：
/boards/lpcxpresso55s69/driver_examples/i2s 显示器和显卡
| 文档和视频 | 说明 |
|---|---|
| 面向恩智浦微控制器的图形用户接口 | 了解有关恩智浦微控制器GUI选项的更多信息。 |
| 使用带有Adafruit LCD触摸屏的LPC55S69的GitHub项目 | 该项目演示如何添加和使用LPC55S69-EVK电容式触摸屏。 |
| 恩智浦LPC55S69-EVK利用Adafruit LCD触摸屏提供开源LittlevGL GUI库 | 采用电容触摸和MCULib驱动Adafruit LDC显示器。 |
| LVGL开源图形库 | LVGL是一个免费的开源嵌入式图形库，它提供创建嵌入式GUI所需的功能，具有易于使用的图形元素、精美的视觉效果和低内存占用。 |
| GUI Guider | 恩智浦一种用户友好的图形用户界面开发工具，可通过开源LVGL图形库快速开发高品质的显示器。 |
| 恩智浦emWin库 | 恩智浦与SEGGER Microcontroller合作，提供二进制形式的高性能emWin嵌入式图形库，供恩智浦任何Arm Cortex-M微控制器免费商用。 |
| 使用emWin和AppWizard开发GUI | 如何使用AppWizard中的不同功能创建基于emWin的完整、随时可以运行的项目。 |
| AN12732：HDMI-CEC在LPC5500系列上的实现 | 如何使用GPIO和SCT实现高清晰度多媒体接口（HDMI）-消费电子控制（CEC）功能，基于LPC5500系列创建支持HDMI-CEC协议的电视机或投影仪。 |
MCUXpresso SDK示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了一些与显示和图形相关的常见示例。
LVGL示例
展示小部件的演示应用。
路径：
/boards/lpcxpresso55s28/littlevgl_examples emWin GUI演示
演示emWin库的图形小部件。
路径：
/boards/lpcxpresso55s28/emwin_gui_demo 摄像头接口
摄像头接口
| 文档和视频 | 说明 | 应用笔记软件 |
|---|---|---|
| AN12868：LPC55（S）xx中的摄像头接口 | 介绍摄像头接口、功能和API例程及演示。 | 下载 |
电机控制
电机控制是一个复杂而先进的课题，非常复杂，也有很多缺陷，具体取决于电机的数量、电机类型以及有传感器的电机驱动器和无传感器的电机驱动器。
恩智浦拥有许多现成可用的电机控制算法（注：中间件），入门的最佳方法是使用MCUXpresso SDK中包含的FreeMaster示例。这些示例利用FreeMASTER运行时调试工具，它是一种用户友好的实时调试监测器和数据可视化工具，可用于运行时配置和调试嵌入式软件应用。
| 文档和视频 | 说明 |
|---|---|
| FreeMASTER操作方法 | 工程师使用FreeMASTER工具的入门指南。 |
| 《FreeMASTER 3.0安装指南》 | 本文将指导您完成FreeMASTER 3.0的安装。 |
MCUXpresso SDK示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了一些与电机控制相关的常见示例。
FreeMASTER示例
通过各种接口选项监视变量和图形。
路径：
/boards/lpcxpresso55s28/freemaster_examples 工具和参考
FreeMASTER通信驱动程序用户指南——不仅介绍了在应用与主机PC之间实施串行接口的嵌入式端软件驱动程序，还涵盖了适用设备的本地串行UART通信和CAN通信。
路径：
/middleware/freemaster/doc/user_guide 设计资源
支持
培训
| 文档和视频 | 说明 |
|---|---|
| 使用MCUXpresso IDE和MCUXpresso配置工具开发基础应用 | 该视频系列分为三部分，介绍使用导入的SDK示例项目或创建新项目时，MCUXpresso IDE和Config Tools之间的基础交互。 |
| LPC55（S）xx微控制器硬件设计指南 | 本文档旨在帮助硬件工程师设计和测试基于LPC55（S）xx系列处理器的设计。它提供有关板布局建议设计清单的信息，确保一次便可成功，还提供避免板启动问题的方法。 |
| LPC5500系列的Flash编程技巧 | 与传统的LPC部件（LPC4300、LPC54000、LPC1800、LPC800）相比，LPC5500使用了新的闪存IP，并搭载了ROM API驱动程序。这个新系列引入了许多新功能。同时，对于新用户来说，操作LPC5500系列的闪存可能有点复杂。本文档旨在消除这些障碍，并为用户提供一些有用的技巧。 |
| AWS培训 | AWS专家提供的培训计划和服务。 |
| LPC55S28培训 | 关于恩智浦此产品的点播培训、操作指南视频和在线研讨会完整列表。 |
论坛
在恩智浦的技术论坛网站上，可与其他工程师交流，获取专家建议，了解如何使用LPC55系列进行产品设计。
