RDK01DB1563快速入门

硬件介绍

2.1 板说明

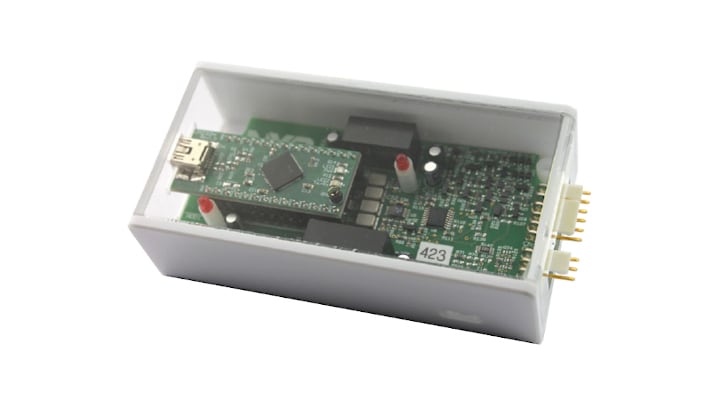

TEA2016DB1514接口板是一种开发工具，可以从计算机设置TEA2016控制器参数。可用的Ringo TEA2016开发软件提供可安装在计算机上的图形用户界面(GUI)。

接口和软件作为电源开发的一部分，可在实验室环境中进行设计工作。它不适合消费类或工业用途。

2.2 支持其他板

请参阅UM11527, RDK01DB1563接口板和Ringo软件包，获得额外的软件详细信息和UM11235（接口板扩展用户手册）。

安装软件

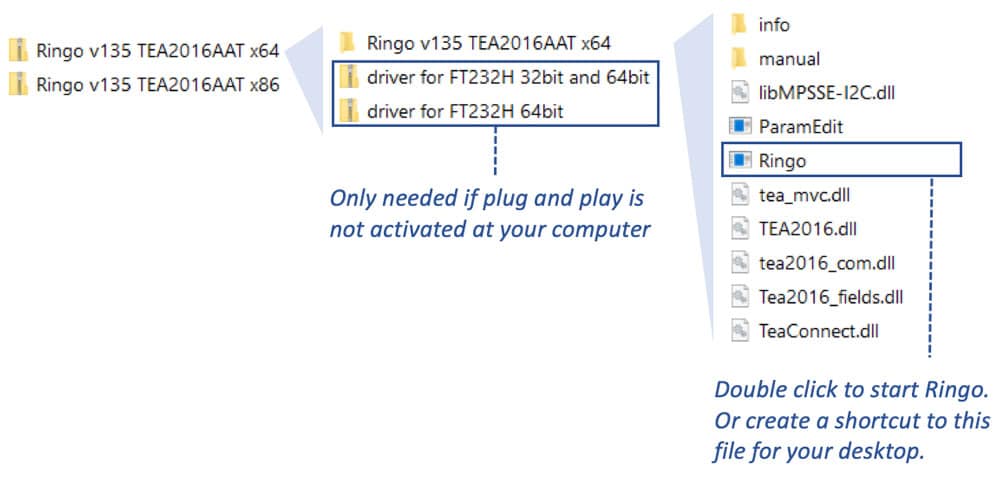

从u盘复制zip文件或将其下载到电脑上的文件夹。x64适用于64位操作系统；x86适用于32位操作系统。解压文件。

要使Ringo软件工作，需要安装USB-I²C接口的FT232H驱动程序。当您第一次通过USB连接接口时，会自动进行此安装。如果未自动安装驱动程序，则可以使用随附的驱动程序手动执行此操作（“快速入门”页面上的视频显示了如何执行此操作）。

重要提示：

未安装FT232H驱动程序时，Ringo软件不运行。

Ringo程序无需安装。双击Ringo.exe即可启动它。将其他文件和文件夹保留在同一目录中，因为Ringo会使用它。

3.1 Ringo软件的用户手册和教程视频

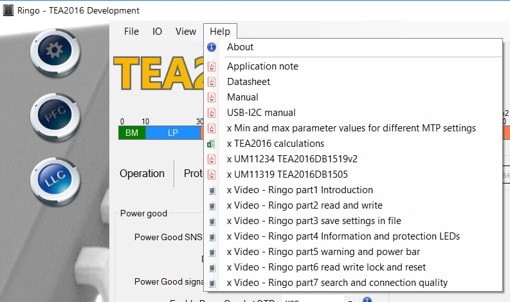

Ringo GUI软件中随附了用户手册和视频，可轻松访问以熟悉该软件并了解可用功能。

Ringo提供这些视频，您可以在本地视频播放器上观看视频，也可以通过浏览器中的恩智浦网站观看视频：

• 简介
• 读写
• 信息与保护
• 将设置保存到文件中
• 警告和电源条
• 读写锁定和复位
• 搜索和连接质量

TEA2016AAT：高效谐振电源数字控制器上还提供其他视频。

3.2 支持其他软件

请参阅UM11527, RDK01DB1563接口板和Ringo软件包，获得额外的软件详细信息。

配置硬件

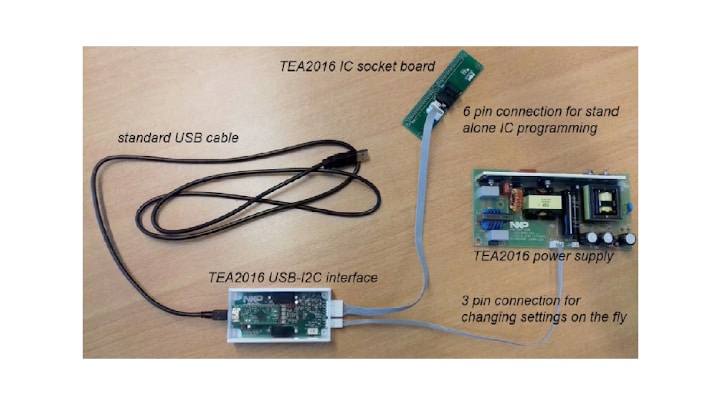

电源设置：

• TEA2016DB1519v2演示板包含一个TEA2016AATdev样本，在运行过程中可以通过I²C通信。它通过3引脚连接与接口相连。

IC编程板设置：

• 通过6针电缆连接TEA2016DB1561，可以读取或编程TEA2016AAT IC。如果使用TEA2016AATdev IC版本，请同时连接3引脚电缆。

接口上的开关选择3引脚或6引脚电缆连接。

4.1 支持其他板

请参阅UM11527, RDK01DB1563接口板和Ringo软件包，获得额外的软件详细信息和UM11235（接口板扩展用户手册）。

常见问题解答

5.1 Ringo软件

问：Ringo.exe无法启动。

• 答1：要使Ringo软件运行，必须在计算机上安装USB-I²C接口驱动程序（FT232）。
• 答2：确保您使用的是兼容版本：32位或64位。
• 答3：Ringo适用于Windows操作系统。在其他操作系统上，可以通过Windows仿真器运行它。

问：我可以在没有连接接口的情况下使用Ringo吗？

• 答1：已安装了USB-I²C接口驱动程序（FT232）时，可以使用它。
• 答2：必须在计算机上安装USB-I²C接口驱动程序（FT232）才能使Ringo软件正常工作。因此，需要连接接口(一次)来安装驱动程序。

问：当我连接USB-I²C接口时，它不起作用。

• 答1：需要一个驱动程序，才能使FT323模块正常工作。驱动程序通常是自动安装的(即插即用)。但是，有时需要手动安装。Ringo压缩包中包含几个驱动程序。在恩智浦网站上观看“手动安装USB驱动程序”视频。
• 答2：当驱动程序已安装，但仍然无法工作时：完全（“删除此设备的驱动程序软件”）删除驱动程序并选择软件包中所含的另一个驱动程序。或者访问FTDI芯片网站以获取更多信息或驱动程序版本。

5.2 USB - I²C接口

问：电源不运行时，能否更改电源上TEA2016AATdev（开发类型）IC中的设置？

• 答1：能更改。当施加50v (AC)的低市电电压时，高压电源供应IC，它可以通过I²C通信。但是电源无法启动，因为电源电压仍然太低。
• 答2：能更改。如果（临时）将20 V的外部电源连接到SUPIC，则IC可以在不启动电源的情况下运行。

问：我可以更改电源上TEA2016AAT IC（非开发类型）中的设置吗？

• 可以，但它比TEA2016AATdev更复杂。AN12330应用笔记在“应用中编程IC”小节中说明了如何操作它。您无法在操作过程进行更改，因为I²C通信的引脚在操作过程具有不同的功能。

问：与IC没有通信。

• 答1：检查接口上的开关是否在正确的位置：3引脚或6引脚。
• 答2：检查是否连接了正确的电缆（或在使用编程板时两者都已连接）。
• 答3：检查信号干扰是否阻碍通信。

问：我想修改或修理电路板。有电路图吗？

• 答1：电路图包含在UM11235用户手册中。此文档位于U盘上的文档文件夹或Ringo中的“帮助”选项卡中。

问：板上的LED有什么指示功能？

• 答1：Ringo软件可以使用它们来指示I²C连接正常。不同Ringo版本指示不同。通常，缓慢闪烁表示与IC没有通信。快速闪烁表示与IC的通信正确。

5.3 编程板

问：使用编程板时，必须连接哪根电缆？

• 答1：同时连接3引脚和6引脚电缆，并选择正确的I²C信道进行通信。
• 答2：对于TEA2016AAT IC，仅需要连接6引脚电缆。
• 答3：对于TEA2016AATdev IC，需要3引脚和6引脚电缆。

问：我想在板上增加一个IC插座。哪种类型合适?

• 答1：板上的配置适用于Wells CTI 652B0162215 SO16插座。

问：我想测量信号或在板上进行修改。有电路图吗？

• 答1：电路图包含在u盘上的文件夹或Ringo的“帮助”标签中。

5.4 RDK01DB1563套件

问：是否可以在不购买额外套件的情况下使用TEA2016AATdev？

• 答1：可以。TEA2016 IC可用于电源。在这种情况下，使用IC标准参数设置。
• 答2：当您要使用该选项修改TEA2016设置以优化设计时，则需要软件和接口板。
