S12ZVM-EFP 12 V电气燃料泵（EFP）参考设计入门
我们以专为汽车三相永磁同步电机（PMSM）/无刷直流（BLDC）电机控制系统设计的S12ZVM-EFP参考设计板进行试驾为例！
获取软件
1.1下载S12ZVM-EFP参考设计板的快速入门包
快速入门包包括
1.2 获取集成开发环境(IDE)
使用CodeWarrior® for MCU(Eclipse IDE)
时， S12ZVM-EFP的性能更佳。注：请查看CodeWarrior页面获取最新版本。
1.3 获取运行时调试工具
S12ZVM-EFP采用FreeMASTER工具进行运行时调试效果更好。
注意：查看FreeMASTER页面获取最新版本。
连接
2.1连接S12ZVM-EFP参考设计板
将电源电缆和燃料泵或其他三相PMSM电缆连接到板上。
2.2 插入PE Multilink调试器
将PE Multilink调试器电缆连接到板上的BDM端口（J1），另一端连接到PC。
2.3 将SCI插入USB线
将SCI的USB电缆（FreeMASTER）连接到UART端口（J4）PIN2，PIN3和PIN4，另一端连接到PC USB端口。
2.4 插入直流电源
将电源线连接到直流电源：将电压设置为12 V，电流限制为20A。

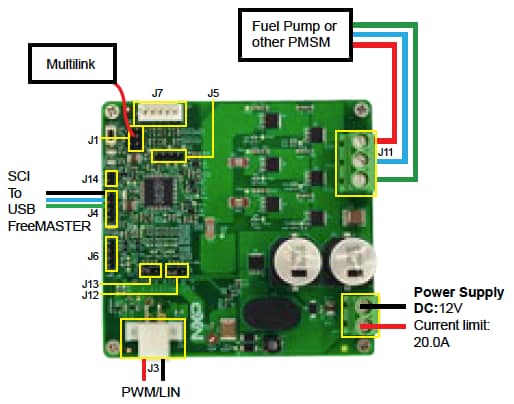

检查并确保所有连接正确：
构建并加载
3.1 使用IDE加载示例项目
打开CodeWarrior并加载示例项目。
3.2在调试工具中配置电机参数
打开FreeMASTER运行时调试和可视化工具。
使用S12ZVM-EFP参考设计-软件UG
