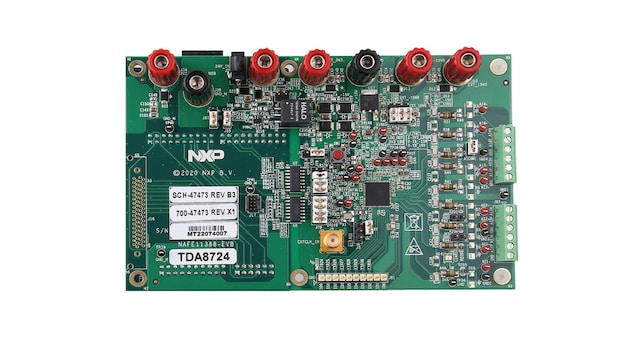

NAFExx388-EVB 8通道通用输入AFE评估板

滚动图片以放大

支持的器件

模拟及混合信号

模拟前端

特性

可配置8路高压输入

  • 单端或差分电压,范围高达±25V
  • 独立配置电压和电流范围
  • ±36V过压保护,持续时间不超过1小时

高精度

  • 用户校准后,室内FS精度为0.005%
  • –25⁰C至105⁰C时, FS精度为0.1%
  • 72kSPS时的17位有效分辨率/30SPS时的24位有效分辨率

快速的数据传输速率

  • 7.5SPS至288kSPS

系统校准

  • 使用内置精确电压源进行端到端校准
  • 提供精确的出厂校准产品

支持功能

  • ±3⁰C内置温度传感器
  • 室温下,内置振荡器精度为0.2%
  • 诊断系统,用于故障检测和预测
  • CRC错误检测
  • 10个GPIO
  • 32MHz SPI接口
  • 强大的8kV HBM ESD和IEC61000-4-5 2kV电涌保护

购买选项

NAFE11388-EVB-Image

点击展开

  • NAFE11388-EVB

  • NAFExx388-EVB 8 Channels Universal Input AFE Evaluation Board.

  • CNY 1,580.15
  • 数量为 1
    • 供货情况: 待定库存
从分销商处购买
NAFE13388-EVB-Image

点击展开

  • NAFE13388-EVB

  • NAFExx388-EVB 8 Channels Universal Input AFE Evaluation Board.

  • CNY 1,580.15
  • 数量为 1
    • 供货情况: 待定库存
从分销商处购买
KITNAFE13388-EVB-Image

点击展开

  • KITNAFE13388-EVB

  • NAFExx388-EVB 8 Channels Universal Input AFE Evaluation Board.

  • CNY 2,370.23
  • 数量为 1
    • 供货情况: 待定库存
从分销商处购买
KITNAFE11388-EVB-Image

点击展开

  • KITNAFE11388-EVB

  • NAFExx388-EVB 8 Channels Universal Input AFE Evaluation Board.

  • CNY 2,370.23
  • 数量为 1
    • 供货情况: 待定库存
从分销商处购买
