KITFS23LDOEVM
正常供应 -

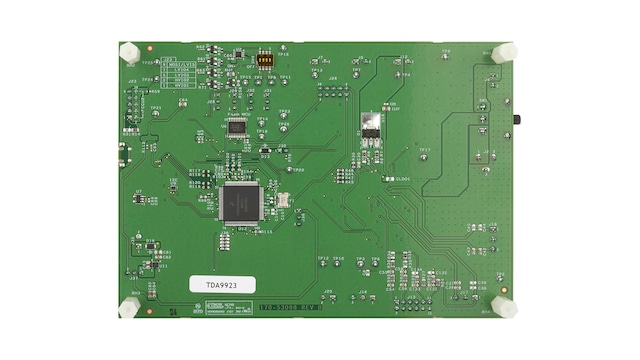

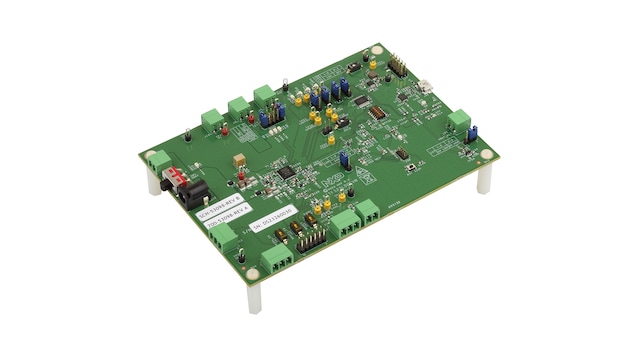

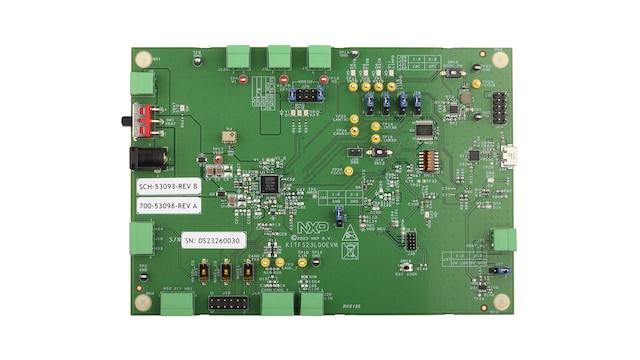

FS23 Safety SBC Evaluation Board with Soldered LDO Variant.
套件包含：
- 完成组装与测试的评估板和预编程的S32K144微控制器，放在防静电袋中
- 2位和3位的配套Phoenix连接器
- USB-STD A转USB-B-micro线缆
- 板载跳接线
FS23安全SBC评估板，带有焊接的LDO变换器
KITFS23LDOEVM可让客户轻松配置FS2300子系列，并且能够灵活使用器件的所有功能，并在应用的主要部分进行测量。 所有的稳压器、高端驱动器和CAN/LIN总线都可以通过连接器进行连接。板载S32K144结合恩智浦FS23 GUI软件，可以完全配置和控制FS23 SBC，针对12V汽车应用。
所有FS2300子系列都可以用焊接在板上的超集部件进行评估。可以在仿真模式下尽可能多地测试所需的配置，但是焊接在板上的FS230x部件只能永久熔断一次，不需要任何额外的工具。
产品详情
特性
微控制器(MCU)
- 基于32位Arm®Cortex®-M4F的S32K144板载微控制器，可以方便地连接到图形用户界面(GUI)，实现寄存器访问、OTP仿真和熔断功能。
USB
- USB接口，带微型B USB连接器
软件支持
- MCU上预烧录的固件
- 用于应用开发的匹配GUI(访问SPI或I²C总线、I/O、CAN、LIN、安全输出、调试、AMUX、稳压器)
电源
- 通过Jack或Phoenix连接器提供外部12V电源
电源管理
- HVLDO1, 3.3V或5.0V, 高达250mA
- HVLDO2, 3.3V或5.0V, 高达100mA
- HVLDO3, 3.3V或5.0V, 高达150mA
通用规格
- FS0B, LIMP0外部安全引脚
支持
- 调试模式访问
- 手动或自动OTP熔丝编程
- 连接器支持轻松接入数字信号
状态
- 指示信号和稳压器状态的LED
- 测试外部VMON的模拟可变电阻器
- QFN48非焊接插座，可对多个器件进行功能测试和编程。
