P3H2440HN I3C集线器Arduino® Shield评估板

P3H2440HN-ARD 试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

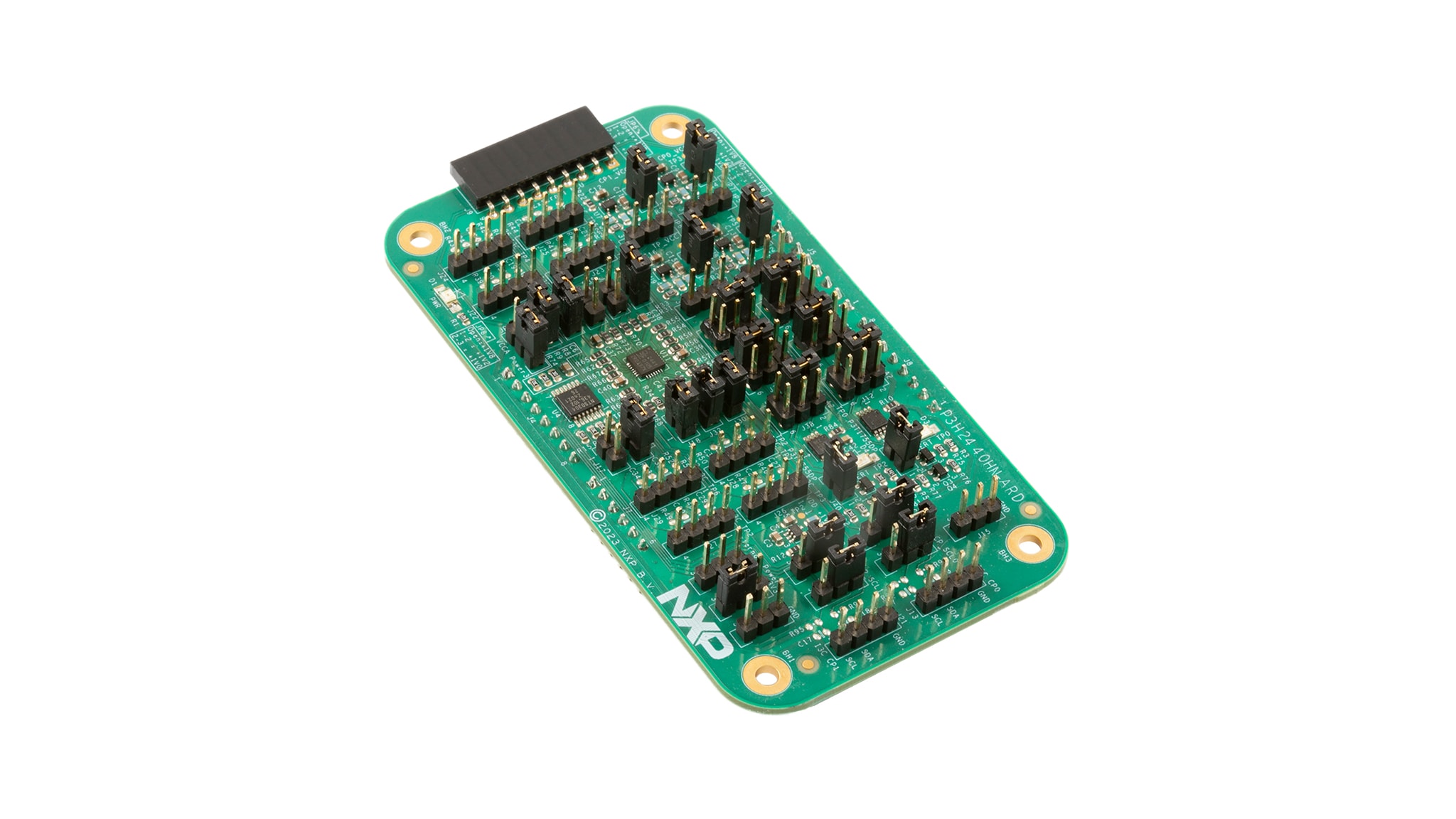

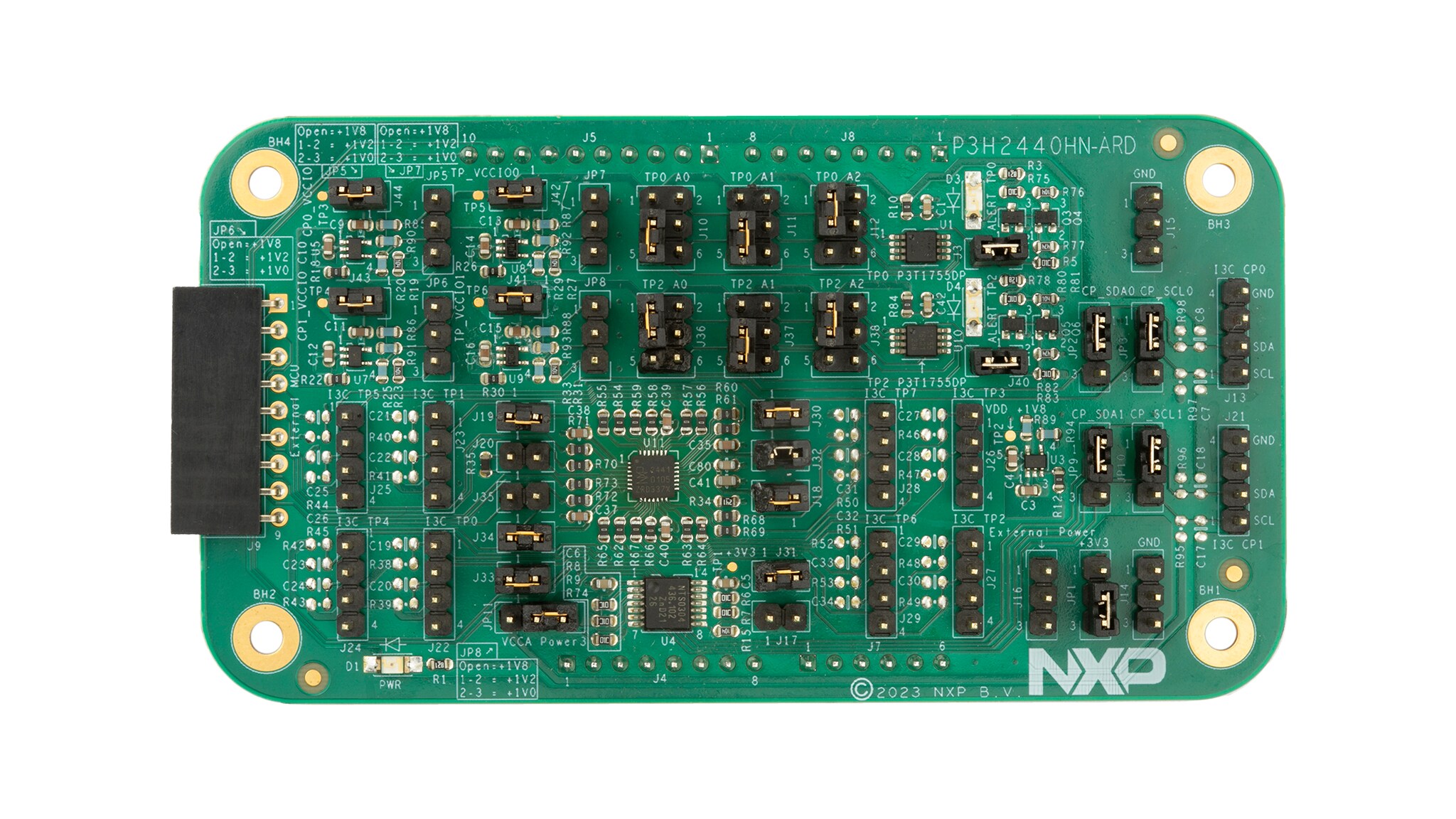

P3H2440HN I3C集线器Arduino Shield评估板是专为P3H2440HN(正在开发)打造的完整评估平台。 这个I3C集线器配备两个控制器端口接口和4个目标端口接口，用于评估P3H2440HN的控制器和目标端口功能。

板载集成了1.0V/1.2V/1.8V低压差线性稳压器(LDO)，用于控制器和目标端口的电源配置，同时配备两个带报警LED的温度传感器( P3T1755DP )，可进行完整的系统验证。

此外，P3H2440HN配备了便捷的测试点，方便示波器测量和信号检测，该评估板可通过USB接口连接主机电脑，供电方式灵活，既可以通过USB端口供电，也可以使用外部电源供电。

产品详情

特性

  • 两个控制器端口，用于连接到I3C或I²C/SMBus控制器设备：控制器端口0(CP0)和控制器端口1(CP1)
  • 4个目标端口(TP)，每个端口均可用于连接纯I3C设备、纯I²C设备或混合I3C和I²C的设备
  • 集成LDO稳压器，提供1.0V、1.2V或1.8V电源
  • 集线器网络支持控制器端口与目标端口间的透明桥接模式通信
  • 支持I3C带内中断(IBI)和热插拔功能
  • 配备用户友好的GUI，便于探索集线器功能

Related Hardware

快速参考恩智浦 板类型.
筛选条件

4 硬件

设计文件

快速参考恩智浦 设计文件类型.
筛选条件

2 设计文件

软件

快速参考恩智浦 软件类型.

筛选条件

2 软件文件

  • BSP及设备驱动

    P3H2x4x I3C Hub - Application Code Hub

    MCUXPRESSO版本 1Mar 4, 20251 KBP3H2X4X-I3C-HUB-APPLICATION-CODE-HUB
    下载
  • BSP及设备驱动

    P3H2x4x I3C Hub with Demo App (SDK)

    GITHUB版本 1Mar 4, 20251 KBP3H2X4X-I3C-HUB-DEMO-APP-SDK
    下载
