使用MC33772C实现ETPL通信的800V电池接线盒

RD772BJBTPL8EVB 正常供应

滚动图片以放大

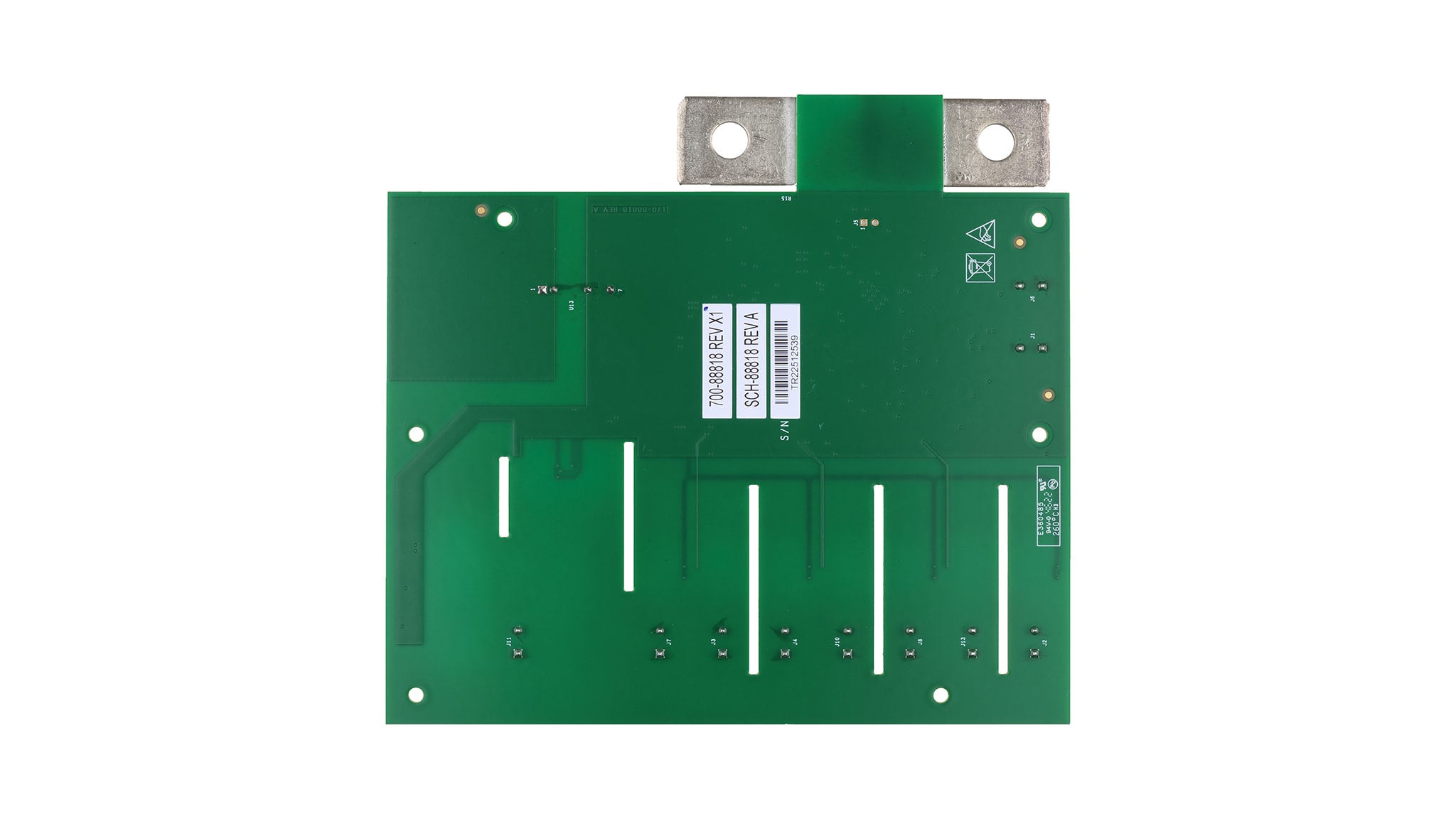

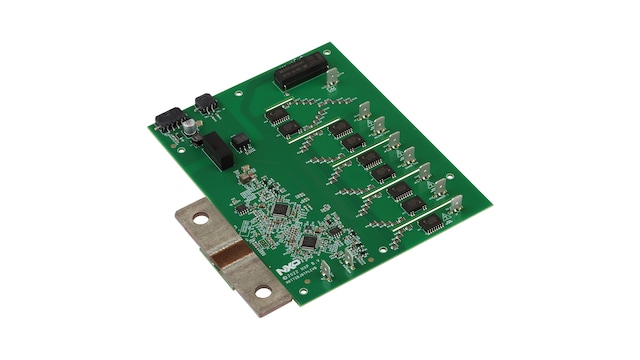

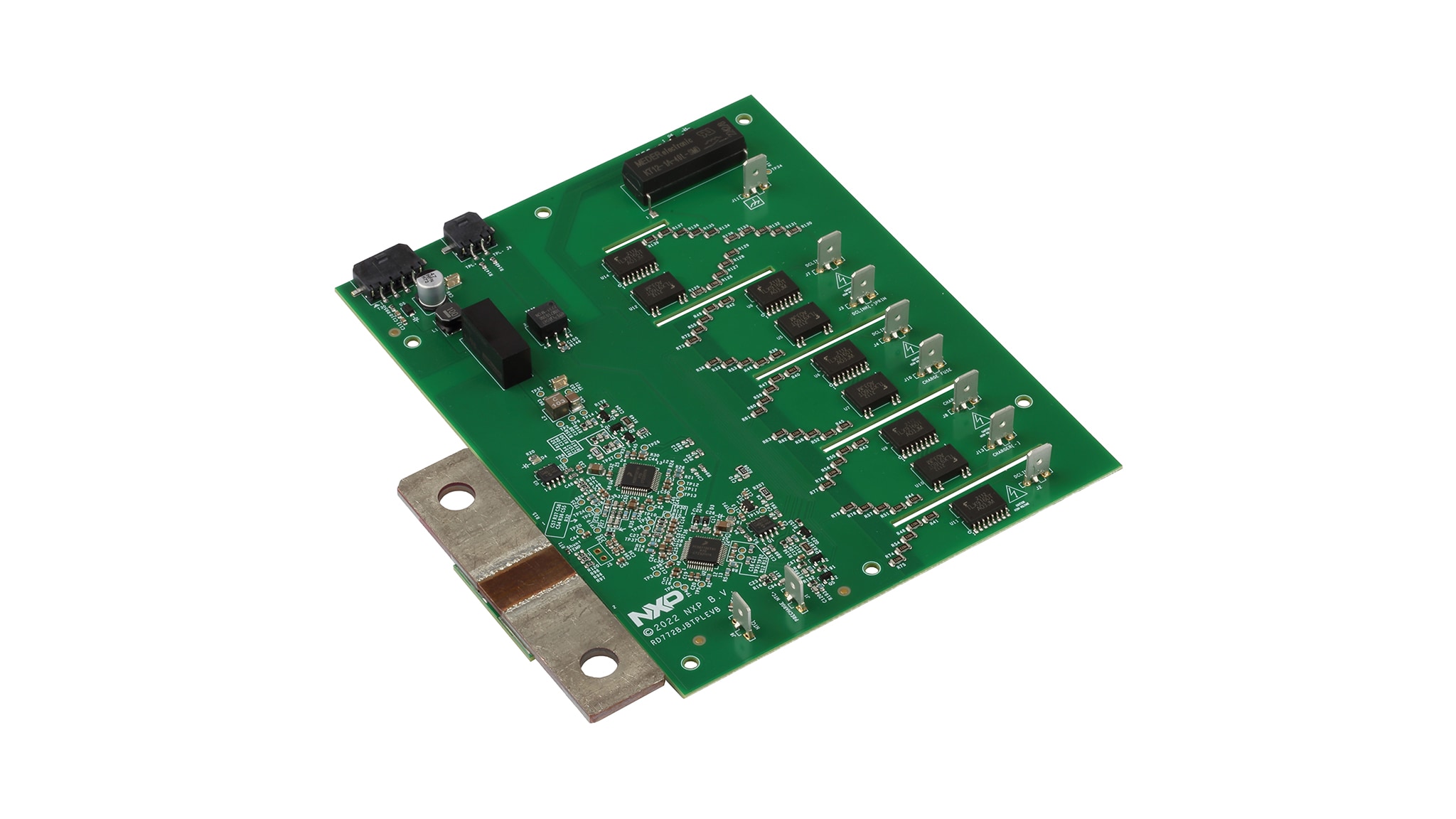

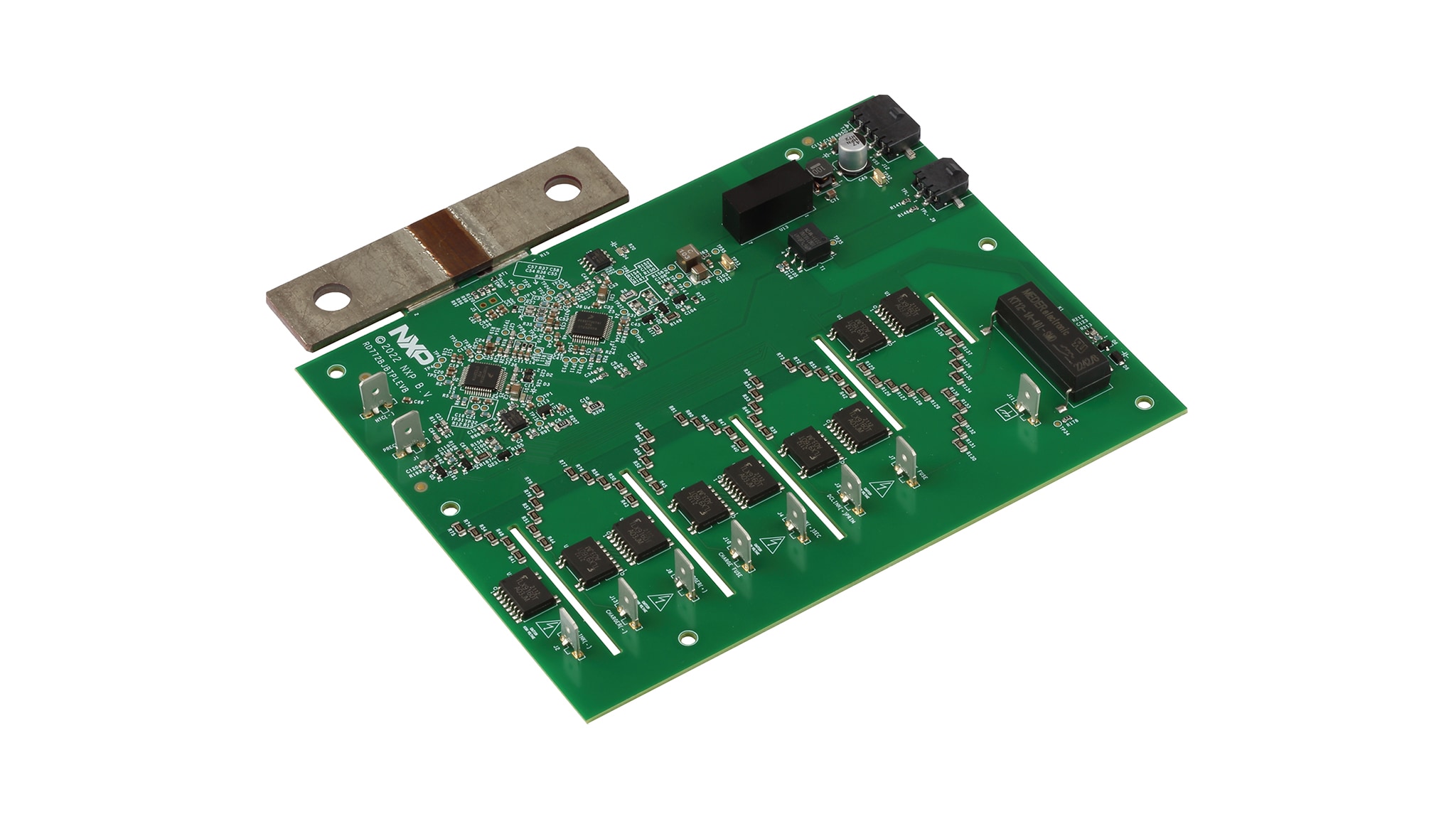

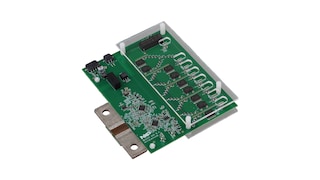

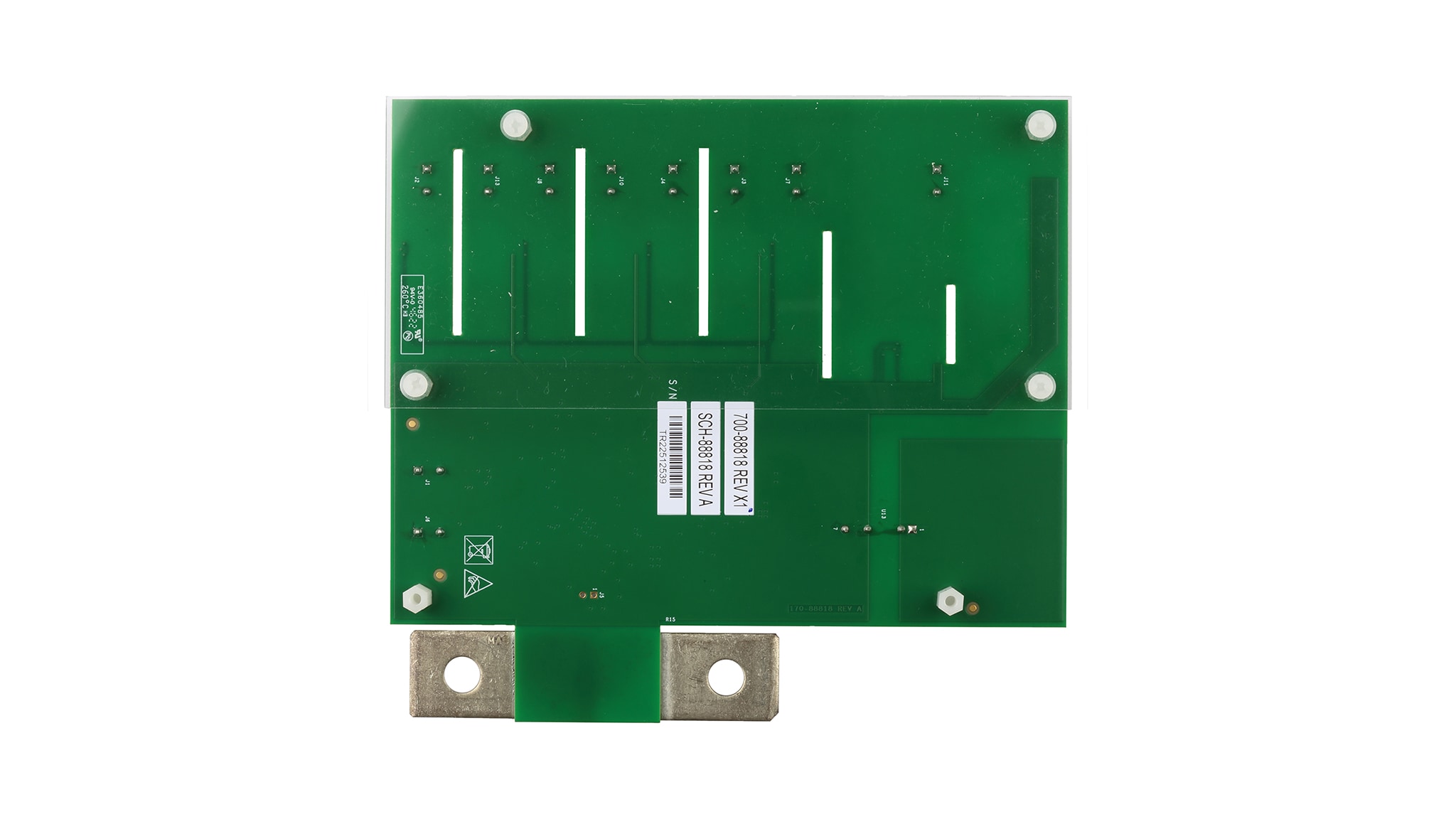

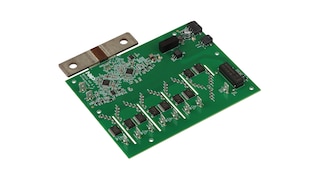

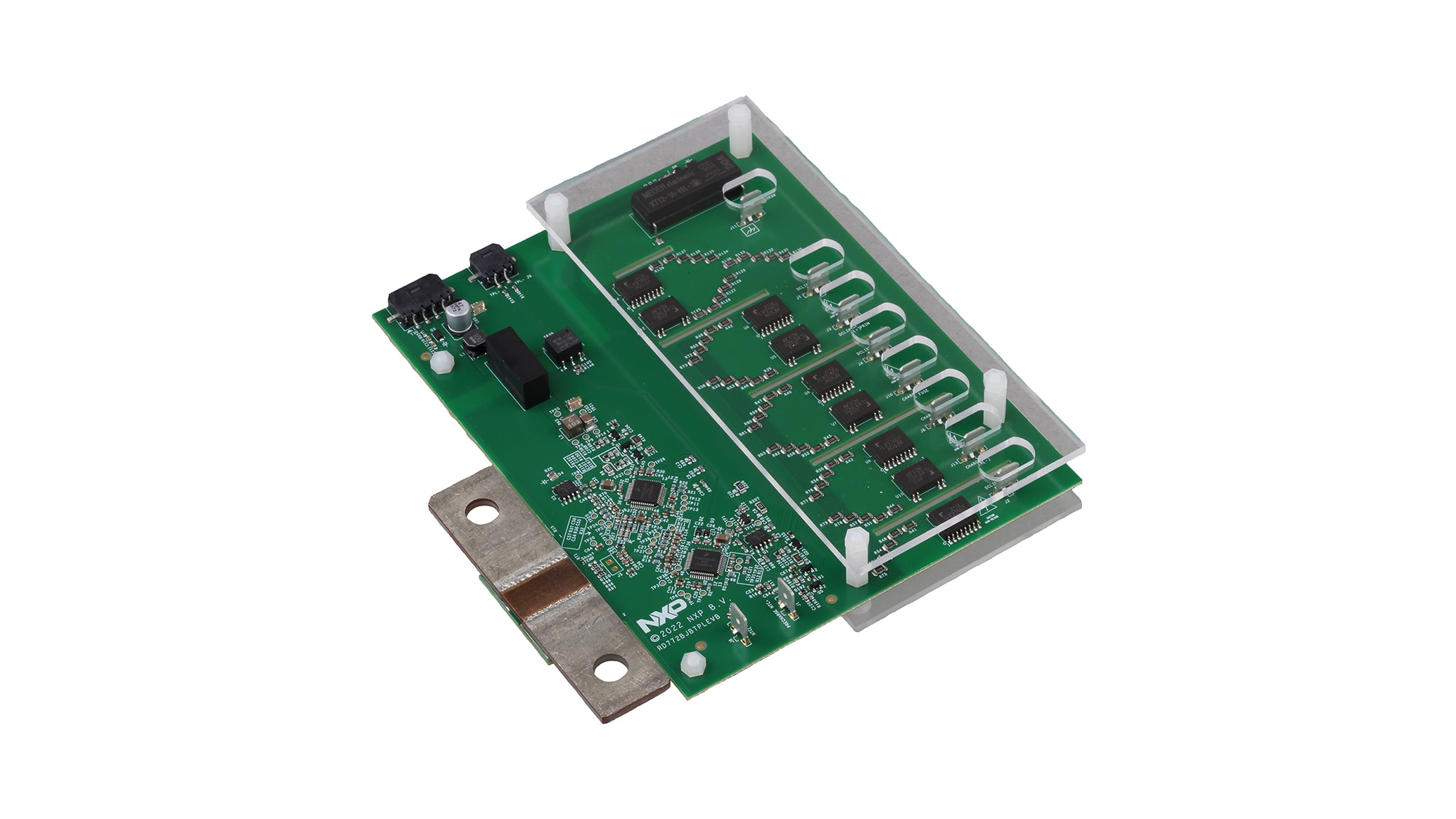

RD772BJBTPL8EVB是具有电子传输协议链路(ETPL)通信功能的电池接线盒(BJB)参考设计。它是800V高压电池管理系统（HVBMS）软硬件设计快速原型制作的理想之选。这个评估板包含两个MC33772C电池传感器，可用于冗余的高电压和电流测量，并进行隔离测量。

此评估板属于使用ETPL的RD-HVBMSCT800BUN参考设计包。

框图

RD772BJBTPL8EVB

RD772BJBTPL8EVB Block Diagram
获取框图PDF

支持的器件

电源管理

电芯控制器

  • MC33772C: 6通道锂离子电池控制器IC

特性

高压测量

  • 7次高电压测量（高达1000V），精度高

电池电流测量

  • 高达+/-1500A的完全冗余电流测量值（带填充分流器，可自适应）
  • 0.5%测量误差（仅限IC级）

温度测量

  • 用于电流测量补偿的分流温度测量
  • 预充电电阻温度测量

隔离测量

  • 高压域和低压域之间的隔离电阻测量

通信

  • BJB和BMU之间的隔离电传输协议链路(ETPL)通信

购买选项

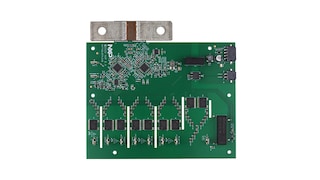

RD772BJBTPL8EVB-Image

点击展开

  • RD772BJBTPL8EVB
    正常供应

  • HVBMS Battery Junction Box (BJB).

  • 套件包含：

    • 1个RD772BJBTPLEVB评估板
    • 1根电源线
    • 7根高压测量电缆
    • 1对热敏传感器电缆
    • 1根ETPL电缆
    • 1根用于隔离测量的机箱电缆
    • 1个有机玻璃罩
  • CNY 7,654.61
  • 数量为 1
    • 供货情况: 现货
    • 库存: 11
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
BATT-TPLCABLE20-Image

点击展开

  • BATT-TPLCABLE20
    正常供应

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • CNY 103.28
  • 数量为 1
从分销商处购买
BATT-TPLCABLE50-Image

点击展开

  • BATT-TPLCABLE50
    正常供应

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • CNY 103.28
  • 数量为 1
从分销商处购买
