DEMO9S08SH8
正常供应 -
DEMO BRD FOR 9S08SH8 WITH USB BDM.
S08SH系列演示板

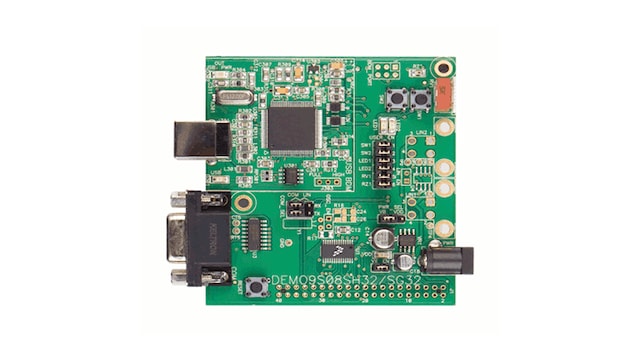

The DEMO9S08SH8 and the DEMO9S08SH32 are demonstration boards for the for the S08SH8 and the S08SG NXP® MCUs.
Application development is quick and easy with the integrated USB-BDM interface, together with CodeWarrior®™ Development Studio and software examples.
另外还提供了一个选用的BDM_PORT端口让您使用BDM_PORT线缆。两个40针连接器可让您访问目标MCU上的所有IO信号。
| 电路板 | DEMO9S08SH8 | DEMO9S08SH32 |
| 支持的产品 | MC9S08SH4 MC9S08SH8 |
MC9S08SH16 MC9S08SH32 |
| 包含的产品 | MC9S08SH8CPJ 20PDIP |
MC9S08SH32CTL 28TSSOP |
| 闪存(字节) | 8 K | 32 K |
| RAM (字节) | 512 | 1000 |
产品详情
支持的器件
处理器和微控制器
8位S08 MCU
- S08SH: 8-bit General Purpose SH MCUs
特征
电源输入选择跳线
- 通过USB-BDM输入电源
- 从板载稳压器输入电源
- 从接头J1输入电源
- 可以选择通过接头J1输出电源
提供用户组件
- 3个按钮开关：两个供用户操作，1个用于复位
- 7个LED指示灯：两个为用户提供指示，其他分别指示VDD、USB电源和USB电源输出
- 5 K ohm POTs with LP Filter
- 带低通滤波器和运算放大器的光感器
跳线
- PWR_SEL
- VX_EN
- USER_EN
- COM_EN
连接器
- 40-pin MCU I/O Connector
- 2.0 mm Barrel Connector
- USB连接器
- DB9连接器
- 集成式P&E USB-BDM
- 板载+5V稳压器
- 可以选择从USB-BDM或MCU_PORT连接器供电
