JN5189/88 (T):高性能、超低功耗MCU,适用于Zigbee®和Thread,内置NFC选件

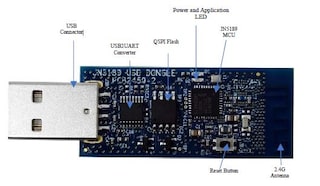

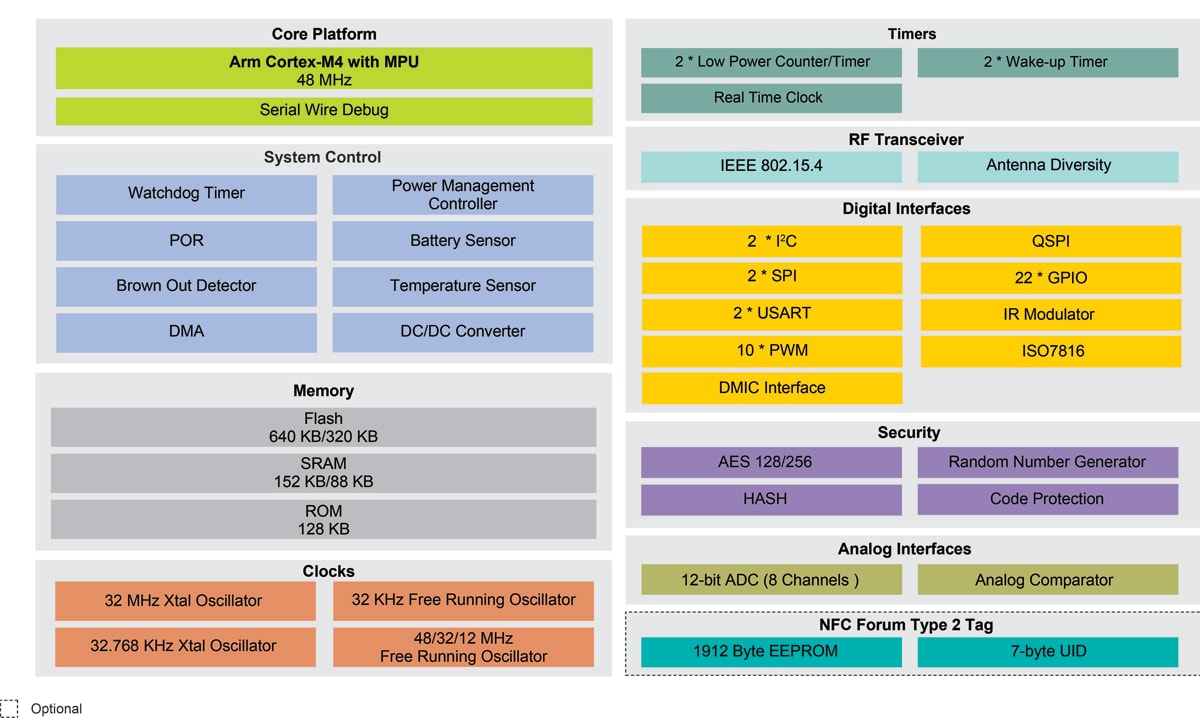

框图

JN5189/88 Block Diagram

JN5189/88 Block Diagram

特征

CPU和内存

  • 高达48 MHz Cortex-M4
  • 高达640 KB闪存、高达152 KB RAM和128 KB ROM
  • 带有EEPROM的NFC NTAG选件
  • Quad-SPI,适用于NVM中芯片内执行功能或数据存储

射频性能/功耗

  • -100 dBm接收灵敏度
  • 高达11dBm的发射功率
  • RX 4.3mA,3V时DC/DC接通
  • TX 7.4mA @ 0dBm, 20.3mA @ 10dBm
  • 符合2.4 GHz IEEE 802.15.4标准

安全性

  • 带有硬件保护密钥的AES256
  • 哈希引擎(SHA256)
  • 代码读取保护

数字和模拟接口

  • 最多2个UART/SPI/I2C
  • 安全接入模块的ISO7816接口
  • 8通道12位ADC
  • 1个模拟比较器
  • 数字麦克风接口和音频事件检测

时钟和定时器

  • 32 MHz和32.768 kHz晶体
  • 低频和高频内部时钟源
  • 4个通用定时器
  • 32K睡眠定时器
  • 看门狗定时器
  • 带校准功能的RTC

工作条件

  • 工作电压:1.9至3.6V
  • 结温范围:-40至125 ºC
